电磁继电器稳定处理工艺方法优化研究

doi:10.16628/j.cnki.2095-8188.2025.06.009

电器与能效管理技术 ›› 2025, Vol. 0 ›› Issue (6): 56-59.doi: 10.16628/j.cnki.2095-8188.2025.06.009

电磁继电器稳定处理工艺方法优化研究

陈均, 杨楠, 赵承伟, 吴生修, 曾亲武

贵州天义电器有限责任公司, 贵州遵义 563000

收稿日期:2025-01-18 出版日期:2025-06-30 发布日期:2025-08-11
作者简介:陈均(1982—),男,高级工程师,主要从事继电器和接触器产品研究工作。|杨楠(1973—),男,正高级工程师,主要从事继电器、接触器和控制装置产品研究工作。|赵承伟(1992—),男,工程师,主要从事继电器产品研究工作。

Research on Optimization of Stabilization Treatment Process Methods for Electromagnetic Relay

CHEN Jun, YANG Nan, ZHAO Chengwei, WU Shengxiu, ZENG Qinwu

Guizhou Tianyi Electrical Co., Ltd., Zunyi 563000, China

Received:2025-01-18 Online:2025-06-30 Published:2025-08-11

摘要/Abstract

摘要：

电磁继电器作为广泛应用于各类电气控制系统的关键部件,其性能稳定性直接关乎系统的可靠运行。针对电磁继电器的稳定处理工艺展开研究。通过全面剖析现有工艺,明确诸如参数处理不够精准、缺乏多因素综合考量、工艺效率较低等问题。进而以试验与理论分析相结合为手段,系统地探索优化稳定处理工艺的有效方法。旨在全面提高电磁继电器的性能稳定性与可靠性,为相关产品的研发提供参考。

关键词: 电磁继电器, 稳定处理工艺, 性能稳定性, 可靠性

Abstract:

As a key component widely used in various electrical control systems, the performance stability of electromagnetic relay is directly related to the reliable operation of the systems. An study of the stabilization treatment process of electromagnetic relay is focused on. By comprehensively analyzing the existing processes, problems such as inaccurate processing parameters, lack of comprehensive consideration of multiple factors, and low process efficiency are identified. Furthermore, by combining experimental and theoretical analysis, the effective methods for optimizing the stabilization treatment process are systematically explored. The aim is to comprehensively improve the performance stability and reliability of electromagnetic relay, providing the reference for the product research.

Key words: electromagnetic relay, stabilization treatment process, performance stability, reliability

中图分类号:

TM581.3

陈均, 杨楠, 赵承伟, 吴生修, 曾亲武. 电磁继电器稳定处理工艺方法优化研究[J]. 电器与能效管理技术, 2025, 0(6): 56-59.

CHEN Jun, YANG Nan, ZHAO Chengwei, WU Shengxiu, ZENG Qinwu. Research on Optimization of Stabilization Treatment Process Methods for Electromagnetic Relay[J]. LOW VOLTAGE APPARATUS, 2025, 0(6): 56-59.

图/表 5

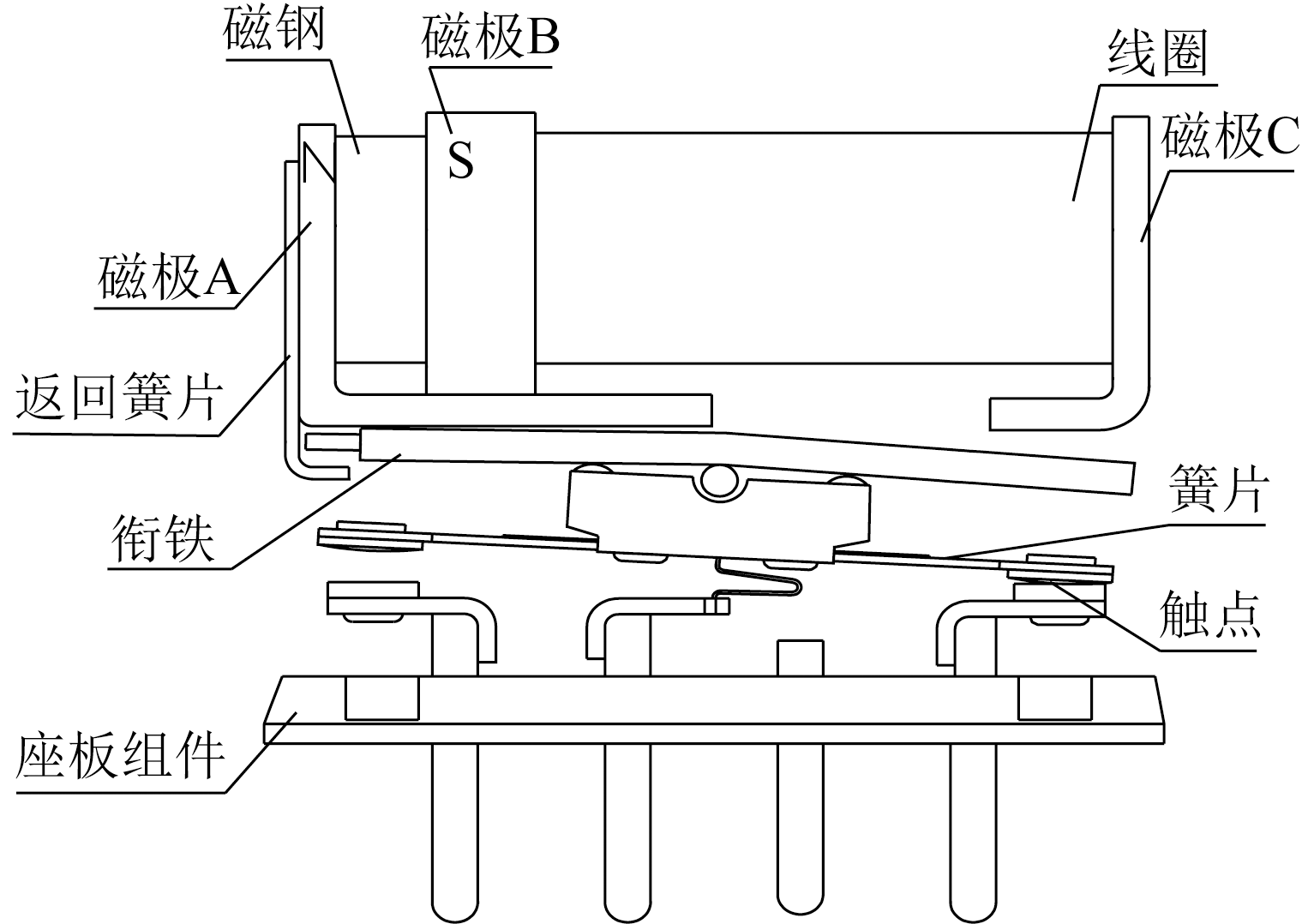

图1

表1

表2

图2

图3

试验方案	样品序号	老炼要求
S1	#1~#10	老炼温度180 ℃,12 h, 机械老炼3 000次
S2	#11~#20	老炼温度180 ℃,24 h, 机械老炼3 000次
S3	#21~#30	老炼温度180 ℃,48 h, 机械老炼3 000次

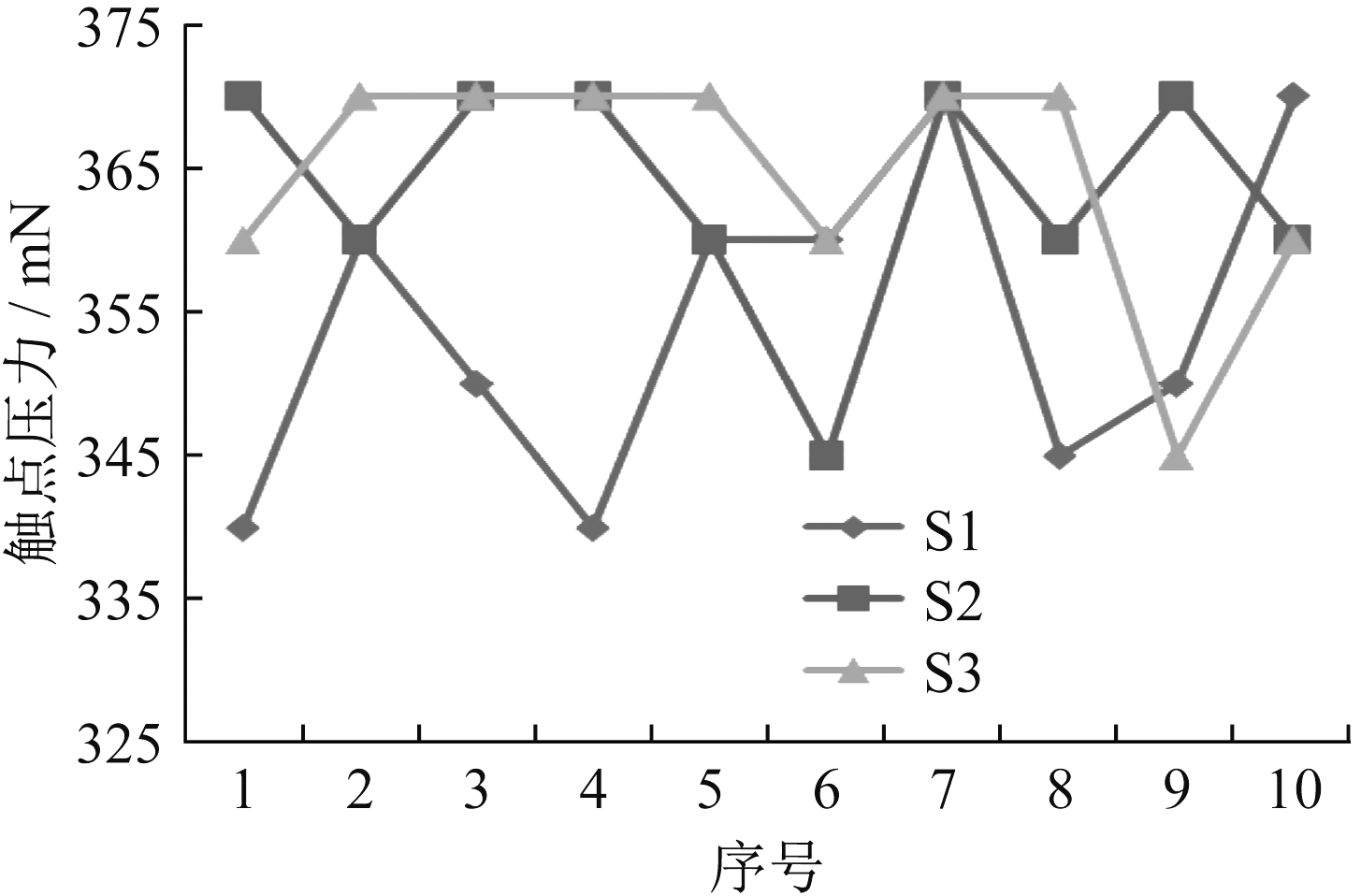

试验方案	序号	触点压力/mN	接触电阻/mΩ
S1	#1	340	33
	#2	360	31
	#3	350	32
	#4	340	33
	#5	360	32
	#6	360	31
	#7	370	30
	#8	345	33
	#9	350	32
	#10	370	30
S2	#11	370	30
	#12	360	31
	#13	370	30
	#14	370	30
	#15	360	31
	#16	345	32
	#17	370	30
	#18	360	31
	#19	370	30
	#20	360	32
S3	#21	360	31
	#22	370	30
	#23	370	30
	#24	370	30
	#25	370	30
	#26	360	31
	#27	370	31
	#28	370	30
	#29	345	32
	#30	360	31

[1]	许志红. 电器理论基础[M]. 北京: 机械工业出版社, 2021.
[2]	梁慧敏, 朱旭晴, 李东辉. 磁保持继电器静态吸反力特性测试装置[J]. 电器与能效管理技术, 2021(2):60-64.
[3]	梁慧敏, 翟国富. 航天电磁继电器三次设计[M]. 哈尔滨: 哈尔滨工业大学出版社, 2014.
[4]	关欣, 刘曦, 马琳, 等. 基于截断正态分布的继电器多元维纳退化过程建模及可靠性评估[J]. 电器与能效管理技术, 2024(3):21-29.
[5]	国家市场监督管理总局, 国家标准化管理委员会.锡钎焊料:GB/T 3131—2020[S]. 北京: 中国标准出版社, 2020.
[6]	陈昌足, 周超, 金平平. 小型断路器外壳热固改热塑对短路分断性能的影响与优化[J]. 电器与能效管理技术, 2024(5):53-60.
[7]	中央军委装备发展部.大功率电磁继电器通用规范:GJB 1461A—2017[S]. 北京: 国家军用标准出版发行部, 2017.
