城市轨道车辆继电器检修间隔优化研究

doi:10.16628/j.cnki.2095-8188.2024.02.009

摘要/Abstract

摘要：

针对城市轨道车辆继电器在实际运用过程中产生的失效数据很少,难以使用Weibull分析等常用参数评估方法对其寿命进行分析的问题,提出了一种在无失效数据条件下估算继电器平均动作次数的方法,进而利用二项分布参数估计和实际可靠度要求评估继电器在实际工况下的可靠寿命,并据此优化检修间隔期。通过实例,证明所提方法的可行性和有效性。应用所提方法可以在保证轨道车辆安全可靠运行的条件下有效降低运维成本,提升运营经济性水平。

关键词: 城市轨道, 继电器, 检修间隔期优化, 二项分布, 参数估计

Abstract:

A method for estimating the average number of relay actions under the condition of no failure data is proposed to address the issue of limited failure data generated during the actual operation of urban rail vehicle relays, which is difficult to analyze their lifespan using commonly used parameter evaluation methods such as Weibull analysis. Furthermore, using the binomial distribution parameter estimation and actual reliability requirements the reliability life of relays under actual operating conditions is evaluated, and the maintenance interval is optimized.The feasibility and effectiveness of the proposed method is proved through examples. The application of the proposed method can effectively reduce operation and maintenance costs while ensuring the safe and reliable operation of rail vehicles, and improve the level of operational economy.

Key words: urban rail, relay, optimization of maintenance interal, binomial distribution, parameter evaluation

中图分类号:

TM581

孙洪亮, 苏丹. 城市轨道车辆继电器检修间隔优化研究[J]. 电器与能效管理技术, 2024, 0(2): 50-55.

SUN Hongliang, SU Dan. Research on Optimization of Maintenance Interval of Urban Rail Vehicle Relay[J]. LOW VOLTAGE APPARATUS, 2024, 0(2): 50-55.

图/表 8

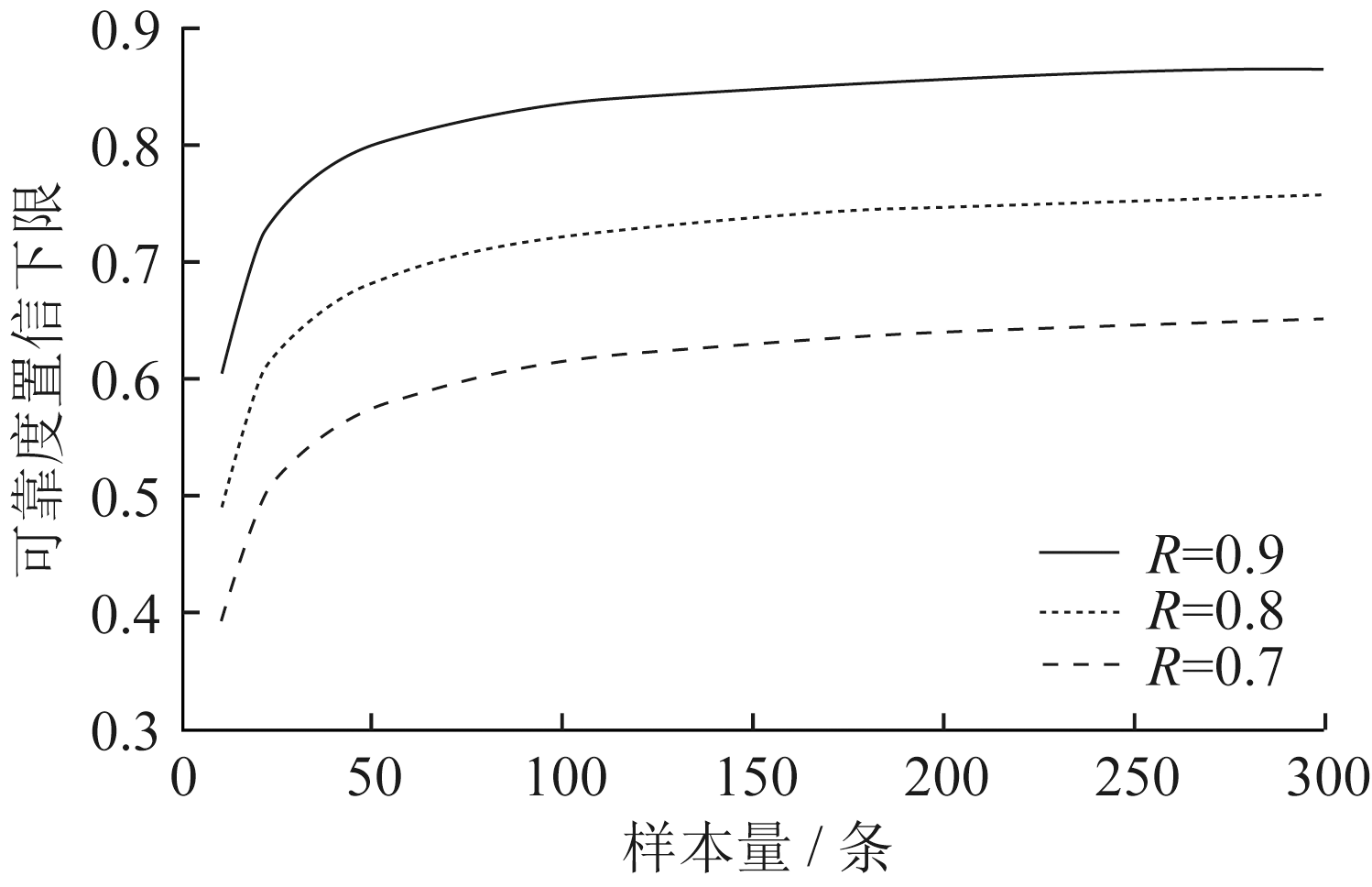

图1

图2

表1

表2

表3

图3

表4

表5

参考文献 15

[1]	陈依泽. 振动状态下铁路信号继电器的可靠性研究[D]. 沈阳: 沈阳工业大学, 2020.
[2]	王聪聪, 韩晓敏, 付宇宽, 等. 电磁继电器失效分析及可靠性寿命评估[J]. 环境技术, 2021, 39(6):41-46.
[3]	李强. 地铁车辆继电器故障分析与控制优化[J]. 现代制造技术与装备, 2023, 59(3):189-192.
[4]	范士海, 冯慧. 电磁继电器转换失效模式与机理分析[J]. 环境技术, 2022, 40(4):15-20,34.
[5]	张旭, 郑哲, 罗福彪, 等. 小型继电器触点黏接失效现象的复现与失效机理[J]. 电器与能效管理技术, 2021(10):52-56.
[6]	郭国庆, 李庆诗, 刘鑫. 铁路信号继电器接触失效的随机性分析[J]. 电器与能效管理技术, 2020(12):55-59.
[7]	赵帅. 动车组继电器与接触器故障分析及运用策略研究[D]. 北京: 中国铁道科学研究院, 2021.
[8]	肖斌, 杨文英, 翟国富, 等. 电磁继电器温度冲击失效机理及工艺控制研究[J]. 电器与能效管理技术, 2019(6):13-19,52.
[9]	梁汝军. 城市轨道交通车辆继电器的选型及应用[J]. 城市轨道交通研究, 2013(12):127.
[10]	戚斌. 城市轨道交通列车继电器可靠性模型及维护策略[J]. 城市轨道交通研究, 2021, 24(增刊1):72-74,79.
[11]	吴春红. 关于二项分布的两个参数[J]. 高等数学研究, 2020, 23(1):115-119.
[12]	刘瑞香. 二项分布的零频率估计[J]. 山西农业大学学报(自然科学版), 2010, 30(1):81-83.
[13]	李鸿. 二项分布的参数估计问题研究[J]. 应用数学学报, 2010, 33(3):385-394. doi: 10.12387/C2010055
[14]	赵宇. 可靠性数据分析[M]. 北京: 国防工业出版社, 2011.
[15]	胡斌. 深圳地铁5号线列车继电器使用情况及寿命探讨分析[J]. 电力机车与城轨车辆, 2013, 36(5):53-54,57.

ID号	设备名称	工作时间/ d	工作里程/ km
?	?	?	?
S5183	列车占用继电器	1 218	513 087
S5184	列车占用继电器	1 218	513 087
S5185	钥匙激活继电器	1 218	513 087
S5186	钥匙激活继电器	1 218	513 087
S5187	司机室激活继电器	1 218	513 087
?	?	?	?
S6603	停放制动缓解指令继电器	1 218	502 865
S6604	停放制动缓解指令继电器	1 218	502 865
S6605	停放制动施加指令继电器	1 218	502 865
F0057	停放制动施加指令继电器	1 218	502 865
S6607	停放制动施加继电器	1 218	502 865
?	?	?	?
S9856	左门关好继电器	378	121 310
S9857	左门关好继电器	378	121 310
S9858	左门关好继电器	378	121 310
S9859	司机室门关好继电器	378	121 310
S9860	司机室门关好继电器	378	121 310
?	?	?	?

ID	设备名称	日均动作次数/次	总动作次数/次
?	?		?
S5183	列车占用继电器	12	14 982.14
S5184	列车占用继电器	12	14 982.14
S5185	钥匙激活继电器	24	29 964.28
S5186	钥匙激活继电器	24	29 964.28
S5187	司机室激活继电器	12	14 982.14
?	?		?
S6603	停放制动缓解指令继电器	1	1 218
S6604	停放制动缓解指令继电器	1	1 218
S6605	停放制动施加指令继电器	1	1 218
F0057	停放制动施加指令继电器	1	1 218
S6607	停放制动施加继电器	1	1 218
?	?		?
S9856	左门关好继电器	150	44 278.15
S9857	左门关好继电器	150	44 278.15
S9858	左门关好继电器	150	44 278.15
S9859	司机室门关好继电器	148	43 687.77
S9860	司机室门关好继电器	148	43 687.77
?	?		?

序号	总动作次数 t_i/次	样本数量 n_i/条	失效数量 r_i/个
1	1.035 616 438	4 200	0
2	1.427 397 26	4 190	0
3	1.484 931 507	4 180	0
4	1.498 630 137	4 170	0
5	1.586 301 370	4 150	0
?	?	?	?
101	19 501.074 0	1 578	2
102	19 776.430 0	1 572	2
103	28 387.305 6	1 566	2
104	29 185.049 6	1 562	2
105	29 367.316 0	1 558	2
?	?	?	?
254	408 627.369 6	132	2
255	408 761.923 2	106	2
256	411 962.476 8	80	2
257	413 013.676 8	54	2
258	419 969.817 6	28	2

序号	总动作次数t_i/次	样本数量n_i/条	失效数量r_i/个	可靠度置信下限R_L
1	1.035 6	4 200	0	0.999 617
2	1.427 3	4 190	0	0.999 616
3	1.484 9	4 180	0	0.999 615
4	1.498 6	4 170	0	0.999 614
5	1.586 3	4 150	0	0.999 612
?	?	?	?	?
101	19 501.074 0	1 578	2	0.997 290
102	19 776.430 0	1 572	2	0.997 280
103	28 387.305 6	1 566	2	0.997 270
104	29 185.049 6	1 562	2	0.997 263
105	29 367.316 0	1 558	2	0.997 256
?	?	?	?	?
254	408 627.369 6	132	2	0.967 862
255	408 761.923 2	106	2	0.960 064
256	411 962.476 8	80	2	0.947 270
257	413 013.676 8	54	2	0.922 419
258	419 969.817 6	28	2	0.853 310

设备名称	既有检修间隔期/a	B5寿命置信下限/a
司机室激活继电器	15	93.32
列车占用继电器	5	93.32
紧急制动继电器	5	37.33
?	?	?
