基于TRIZ理论的低压塑壳断路器操作机构优化

doi:10.16628/j.cnki.2095-8188.2021.07.007

电器与能效管理技术 ›› 2021, Vol. 0 ›› Issue (7): 40-44.doi: 10.16628/j.cnki.2095-8188.2021.07.007

基于TRIZ理论的低压塑壳断路器操作机构优化

张海根, 程少勇, 付志超

上海电气输配电集团技术中心, 上海 200042

收稿日期:2021-04-11 出版日期:2021-07-30 发布日期:2021-10-13
作者简介:张海根(1983—),男,工程师,主要从事低压开关设备和成套技术研究。|程少勇（1978—）,男,高级工程师,博士,主要从事高、低压开关设备和成套技术研究。|付志超（1992—）,男,工程师,主要从事低压开关设备和成套技术研究。

Optimization of Operation Mechanism of Low Voltage Molded Case Circuit Breaker Based on TRIZ Theory

ZHANG Haigen, CHENG Shaoyong, FU Zhichao

Shanghai Electric Power Transmission & Distribution Group Technology Center,Shanghai 200042, China

Received:2021-04-11 Online:2021-07-30 Published:2021-10-13

摘要/Abstract

摘要：

利用TRIZ理论对塑壳断路器的操作机构进行优化。对某400 A规格塑壳断路器升容改进过程中出现的短路分断问题进行分析,基于对下连杆的结构、尺寸和应力应变仿真分析的结果,得出技术矛盾的特征参数,根据矛盾矩阵求出发明原理、并得到改进的理论解。最后,从电器设计理论分析、结构强度仿真分析、短路分断验证试验几个方面对理论解进行论证,形成了最终的改进技术方案,解决了短路分断问题,提升了产品的分断能力。

关键词: TRIZ, 塑壳断路器, 操作机构, 短路分断

Abstract:

This paper used the TRIZ theory to optimize the operating mechanism of molded case circuit breaker.The short-circuit breaking problem of an elevated 400 A molded case circuit breaker was analyzed.Based on the simulation results of structural size and stress-strain analysis of the lower control arm,the characteristic parameters of the technical contradiction were obtained.According to the contradiction matrix,the invention principle and the improved theoretical solution were obtained.Finally,the improvement program was formed by studying the electrical design theory,performing the structural strength simulation,and analyzing the results of the short-circuit breaking test.The short-circuit breaking problem was solved by improving the breaking capacity of the product.

Key words: TRIZ, molded case circuit breaker, operation mechanism, short-circuit breaking

中图分类号:

TM561

张海根, 程少勇, 付志超. 基于TRIZ理论的低压塑壳断路器操作机构优化[J]. 电器与能效管理技术, 2021, 0(7): 40-44.

ZHANG Haigen, CHENG Shaoyong, FU Zhichao. Optimization of Operation Mechanism of Low Voltage Molded Case Circuit Breaker Based on TRIZ Theory[J]. LOW VOLTAGE APPARATUS, 2021, 0(7): 40-44.

图/表 16

图1

图2

图3

表1

图4

图5

图6

图7

图8

图9

图10

图11

图12

图13

图14

图15

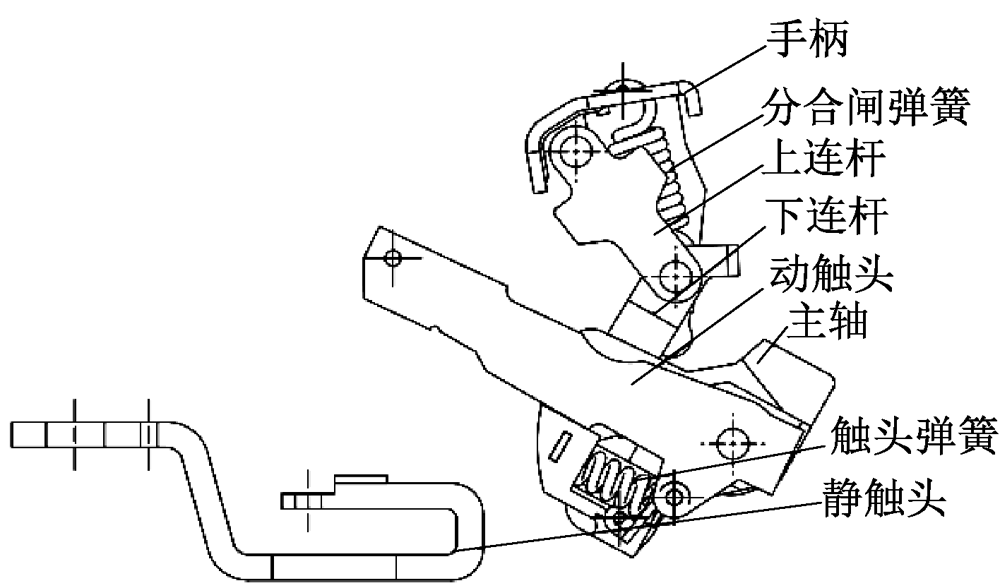

超系统组件	系统组件	子系统组件
支架、基座	手柄	—
	分合闸弹簧	—
	四连杆组件	上连杆、下连杆
	动触头组件	主轴、动触头、触头弹簧
	静触头	—
