塑壳断路器的交、直流短路分断特性对比研究

doi:10.16628/j.cnki.2095-8188.2021.06.013

电器与能效管理技术 ›› 2021, Vol. 0 ›› Issue (6): 73-78.doi: 10.16628/j.cnki.2095-8188.2021.06.013

塑壳断路器的交、直流短路分断特性对比研究

彭陈仡, 程少勇, 付志超

上海电气输配电集团技术中心, 上海 200042

收稿日期:2021-03-14 出版日期:2021-06-30 发布日期:2021-10-13
作者简介:彭陈仡(1990—),女,工程师,博士,主要从事低压开关设备和成套技术研究。|程少勇(1978—),男,高级工程师,博士,主要从事高、低压开关设备和成套技术研究。|付志超(1992—),男,工程师,主要从事低压开关设备和成套技术研究。

Comparative Study on AC and DC Breaking Characteristics of Moulded Case Circuit Breakers

PENG Chenyi, CHENG Shaoyong, FU Zhichao

Shanghai Electric Power Transmission & Distribution Group Technology Center,Shanghai 200042,China

Received:2021-03-14 Online:2021-06-30 Published:2021-10-13

摘要/Abstract

摘要：

基于所设计的塑壳断路器物理样机,开展试验研究。对比分析了交、直流短路分断特性、分断原理和关键影响因素。研究发现,电弧电压和恢复电压分别为直流分断和交流分断的重要影响因素。预期电流幅值和气吹效应则不同程度地同时影响交、直流分断,设计塑壳断路器时应对其给予充分关注。

关键词: 交流断路器, 直流断路器, 气吹, 短路分断

Abstract:

Based on the experimental studies for the designed moulded case circuit breakers(MCCBs),this paper analyzed the short circuit breaking characteristics and the key influencing factors of AC circuits and DC circuits.It is found that the arc voltage and the recovery voltage affect the DC breaking and AC breaking respectively.The prospective breaking current and the air-blast affect both the DC breaking and the AC breaking at different degrees,and should be seriously considered in the design of MCCBs.

Key words: AC circuit breaker, DC circuit breaker, air-blast, short circuit breaking

中图分类号:

TM561

彭陈仡, 程少勇, 付志超. 塑壳断路器的交、直流短路分断特性对比研究[J]. 电器与能效管理技术, 2021, 0(6): 73-78.

PENG Chenyi, CHENG Shaoyong, FU Zhichao. Comparative Study on AC and DC Breaking Characteristics of Moulded Case Circuit Breakers[J]. LOW VOLTAGE APPARATUS, 2021, 0(6): 73-78.

图/表 15

表1

图1

图2

图3

图4

图5

图6

图7

图8

图9

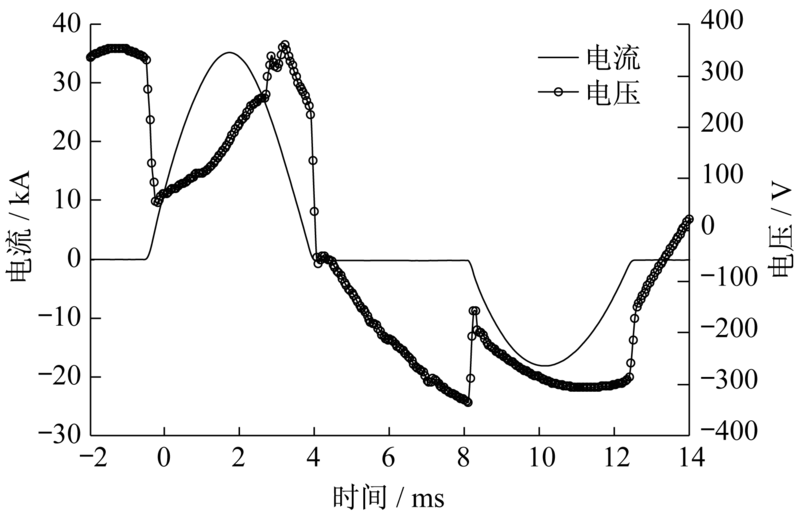

图10

图11

图12

图13

图14

参考文献 14

[1]	SEN S, MEHRAEEN S. Improving low-voltage DC circuit breaker performance through an alternate commutating circuit[J]. IEEE Transactions on Industry Applications, 2019, 55(6):6127-6136. doi: 10.1109/TIA.28
[2]	陈德桂, 戴瑞成, 刘洪武. 弧柱压降对塑壳断路器限流性能的作用[J]. 低压电器, 2005(11):6-9.
[3]	SHEA J J. Gassing arc chamber wall material effect on post current-zero recovery voltage breakdown[J]. IEEE Transactions on Components and Packaging Technologies, 2004, 27(1):42-50. doi: 10.1109/TCAPT.2004.825783
[4]	陈德桂. 低压灭弧系统中产气材料的作用及其选择[J]. 低压电器, 2012(8):1-5.
[5]	马强, 荣命哲, MURPHY A B, 等. 考虑器壁侵蚀影响的低压断路器电弧运动特性仿真及实验[J]. 电工技术学报, 2009, 24(12):74-81.
[6]	YIN J N, WANG Q, LI X W, et al. Experimental evaluation of outgassing characteristics of polymers on air arc behavior[C]// 2020 IEEE 66th Holm Conference on Electrical Contacts, 2020:15-19.
[7]	邱广庭, 胡义琴, 李冰燕. 断路器电弧磁吹力对分断性能的研究与分析[J]. 电器与能效管理技术, 2019(18):20-24.
[8]	SAWA K, TSURUOKA M, MORII M. Fundamental characteristics of arc extinction by magnetic blow-out at DC voltages (<500 V)[C]// 2014 IEEE 60th Holm Conference on Electrical Contacts, 2014:1-6.
[9]	SHEA J J, HECKMAN E, GUEVARA J C S. DC arc properties in a DC magnetic field[C]// 2018 IEEE 64th Holm Conference on Electrical Contacts, 2018:195-202.
[10]	LINDMAYER M. Cooling mechanisms of switching arcs under transverse magnetic fields in comparison with arcs without magnetic blast[J]. IEEE Transactions on Plasma Science, 2018, 46(2):444-450. doi: 10.1109/TPS.2017.2788450
[11]	MAHESH S R, AMOL K. A three dimensional CFD analysis to investigate the effect of ablative materials and venting arrangement on arc characteristics in low voltage circuit breakers[C]// 2013 IEEE 59th Holm Conference on Electrical Contacts, 2013:1-9.
[12]	王奥飞, 李静, 刘树鑫, 等. 塑壳断路器电弧跃迁动态过程的仿真研究[J]. 电器与能效管理技术, 2019(13):6-12.
[13]	蒋顾平, 顾翔, 唐丰田 .2P DC 1000 V光伏用塑壳断路器设计[J]. 电器与能效管理技术, 2018(22):56-60.
[14]	张晓东, 张莹莹, 施金武. 舰船用直流塑壳断路器的短路分断设计探讨[J]. 电器与能效管理技术, 2018(9):19-23.

样机	试验条件	气吹方案
样机1	直流1 000 V,40 kA,t=1 ms	PA66产气块
样机1	直流1 000 V,30 kA,t=1 ms	PA66产气块
样机1	直流1 000 V,20 kA,t=1 ms	PA66产气块
样机1	交流400 V,100 kA,cosφ=0.19	PA66产气块
样机2	交流400 V,100 kA,cosφ=0.19	三聚氰胺夹持板
样机2	交流400 V,75 kA,cosφ=0.19	三聚氰胺夹持板
