接触器二次吸合的机理研究及仿真优化设计

doi:10.16628/j.cnki.2095-8188.2025.09.006

电器与能效管理技术 ›› 2025, Vol. 0 ›› Issue (9): 50-53.doi: 10.16628/j.cnki.2095-8188.2025.09.006

接触器二次吸合的机理研究及仿真优化设计

朱正伟, 王建雄, 马伟

贵州振华群英电器有限公司, 贵州贵阳 550018

收稿日期:2025-05-16 出版日期:2025-09-30 发布日期:2025-10-31
作者简介:朱正伟(1981—),男,高级工程师,主要从事继电器、接触器等电子元件的设计及工艺研究。|王建雄(1991—),男,高级工程师,主要从事继电器、接触器等电子元件的设计及工艺研究。|马伟(1989—),男,工程师,主要从事继电器、接触器等电子元件的设计及工艺研究。

Mechanism Research and Simulation Optimization Design of Contactor Secondary Pull-in

ZHU Zhengwei, WANG Jianxiong, MA Wei

Guizhou Zhenhua Qunying Electrical Appliance Co., Ltd., Guiyang 550018, China

Received:2025-05-16 Online:2025-09-30 Published:2025-10-31

摘要/Abstract

摘要：

为消除接触器存在的二次吸合现象,结合接触器的结构、原理对接触器二次吸合现象的原因进行分析,借助Ansys Maxwell仿真软件,对接触器吸反力匹配关系进行优化。通过改变主压簧反力、超程压簧反力及触头超行程,得到消除接触器二次吸合的理论依据。再通过分组试验验证主压簧反力、超程压簧反力及触头超行程对接触器二次吸合现象的影响。结果表明,增大主压簧反力、减小超程压簧反力、减小触头超行程均能有效消除接触器存在的二次吸合现象。

关键词: 接触器, 二次吸合, 吸反力, 动作电压, 电磁吸力

Abstract:

To eliminate the secondary pull-in phenomenon of the contactor,combinating with the structure and principle of the contactor, the causes of its secondary pull-in phenomenon are analyzed.Using Ansys Maxwell simulation software, the suction reaction force matching relationship of the contactor is optimized.By changing the main compression spring reaction force, the overtravel compression spring reaction force and the contact overtravel, the theoretical basis for eliminating the secondary pull-in of the contactor is obtained. And the influence of the main compression spring reaction force,the overtravel compression spring reaction force and the contact overtravel on the secondary pull-in phenomenon of the contactor is verified by the grouped test.The results show that increasing the main compression spring reaction force, reducing the overtravel spring reaction force and reducing the contact overtravel can all eliminate the secondary pull-in phenomenon of the contactor.

Key words: contactor, secondary pull-in, suction reaction force, action voltage, electromagnetic force

中图分类号:

TM572

朱正伟, 王建雄, 马伟. 接触器二次吸合的机理研究及仿真优化设计[J]. 电器与能效管理技术, 2025, 0(9): 50-53.

ZHU Zhengwei, WANG Jianxiong, MA Wei. Mechanism Research and Simulation Optimization Design of Contactor Secondary Pull-in[J]. LOW VOLTAGE APPARATUS, 2025, 0(9): 50-53.

图/表 9

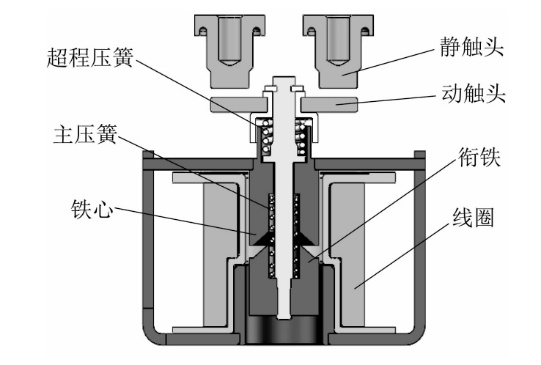

图1

图2

图3

图4

图5

图6

表1

表2

表3

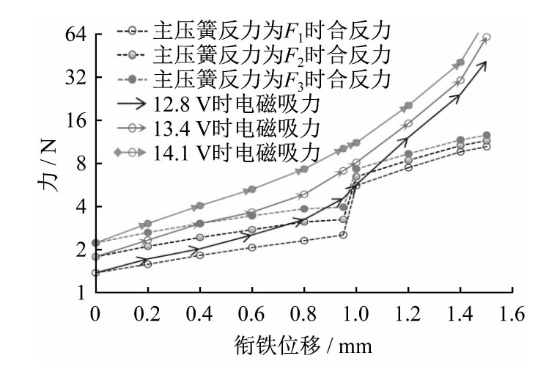

主压簧反力	一次吸合电压/V	二次吸合电压/V	是否存在二次吸合
F₁	12.5~13.0	13.8~14.3	是
F₂	13.6~14.2	14.0~14.5	是
F₃	14.5~15.1	—	否

超程压簧反力	一次吸合电压/V	二次吸合电压/V	是否存在二次吸合
F_X1	12.5~13.0	13.5~14.1	是
F_X2	12.4~13.0	12.8~13.3	是
F_X3	12.5~13.2	—	否

超行程 δ/mm	一次吸合电压/V	二次吸合电压/V	是否存在二次吸合
0.5	12.4~12.9	13.3~14.0	是
0.4	12.5~13.1	12.8~13.5	是
0.3	12.5~13.0	—	否

[1]	杨春恩, 郑哲, 任万滨. 不同触点开距下交流接触器吸合过程研究[J]. 电器与能效管理技术, 2022(6):10-14.
[2]	梁慧敏, 朱旭晴, 李东晖, 等. 磁保持继电器静态吸反力特性测试装置[J]. 电器与能效管理技术, 2021(2):60-64.
[3]	苏斌, 张超, 任万滨. 螺管式电磁铁静态吸力特性的实验研究[J]. 电器与能效管理技术, 2023(1):24-27.
[4]	郭树财, 马彦深, 王喜莲. 交流接触器电磁特性分析[J]. 电器与能效管理技术, 2021(2):14-18.
