空气绝缘开关柜电缆室燃弧压力升计算及分析

doi:10.16628/j.cnki.2095-8188.2025.06.003

电器与能效管理技术 ›› 2025, Vol. 0 ›› Issue (6): 17-21.doi: 10.16628/j.cnki.2095-8188.2025.06.003

空气绝缘开关柜电缆室燃弧压力升计算及分析

郭庆

上海电器科学研究所(集团)有限公司, 上海 200063

收稿日期:2025-04-06 出版日期:2025-06-30 发布日期:2025-08-11
作者简介:郭庆(1993—),男,工程师,主要从事中低压成套电器设计相关研究。
基金资助:
普陀区科技研发平台项目(2022SN03)

Calculation and Analysis of Arc Pressure Rise in AIS Cable Compartment

GUO Qing

Shanghai Electrical Apparatus Research Institute(Group) Co.,Ltd., Shanghai 200063, China

Received:2025-04-06 Online:2025-06-30 Published:2025-08-11

摘要/Abstract

摘要：

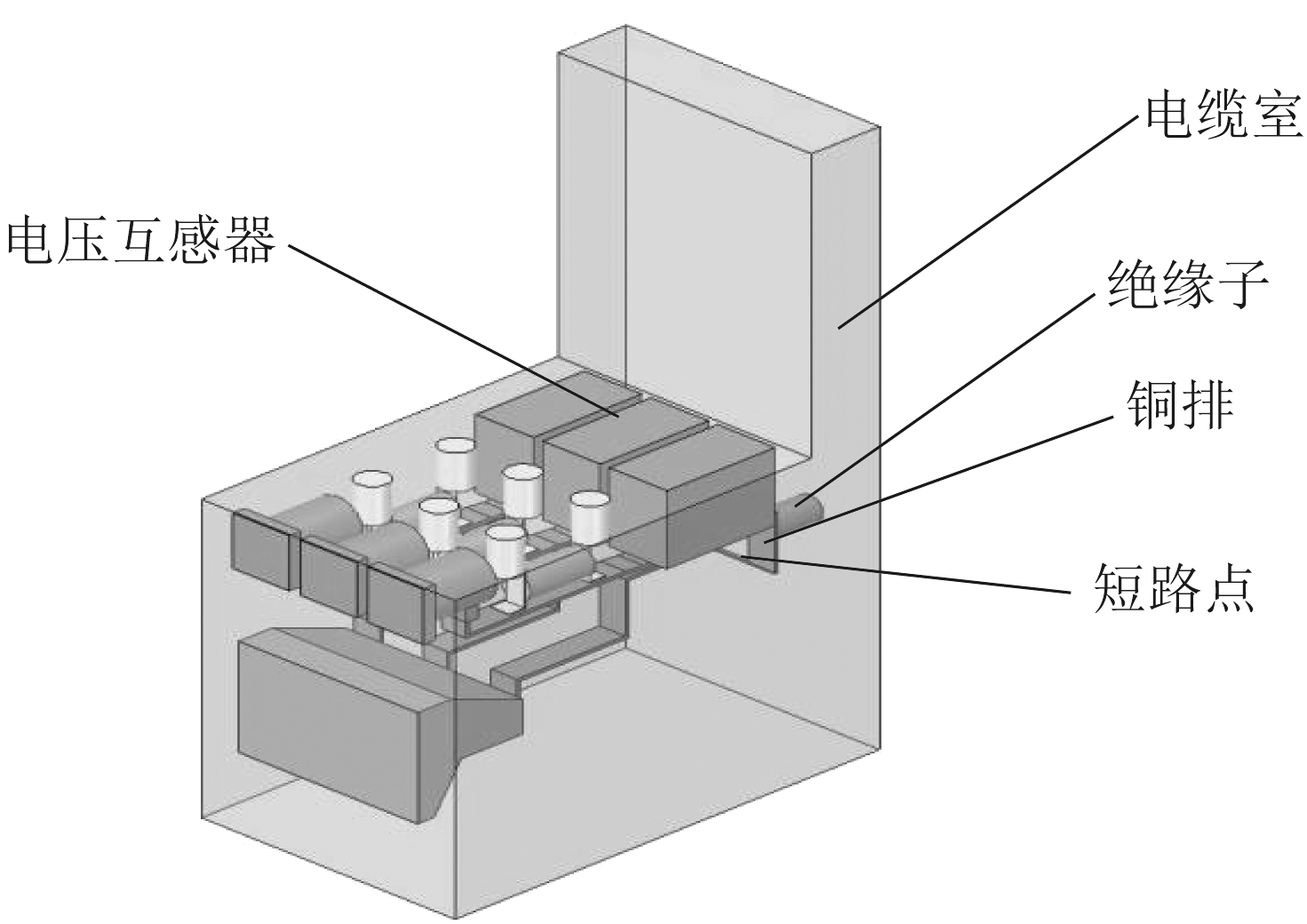

基于热传导微分方程、流体运动控制方程及理想气体方程,采用内热源方式将电弧功率加载至流体运动控制方程,建立开关柜电缆室燃弧压力计算的数值模型。在电缆室接线铜排处发生燃弧故障时,对电缆室三维气流场进行数值计算,指出燃弧初期电缆室内的压力升分布规律及压力冲击波的传播特性。最后,基于GB/T 3906—2020对产品进行了40 kA、1 s的内燃弧试验,结果表明压力场数值计算结果和试验结果较为吻合,误差满足工程实际需求,为后续同类产品的设计及优化提供了理论支撑与设计参考。

关键词: 开关柜, 电弧, 压力计算, 内燃弧试验

Abstract:

Based on the heat conduction equation, the fluid governing equation and the ideal gas equation, the arc power is loaded into the control equation of fluid motion by the internal heat source method. A numerical model for calculating the arc pressure in the cable compartment of switchgear is established. When an arc fault occurs at the copper busbar in the cable compartment, the three-dimensional gas flow field in the cable compartment is numerically calculated. The pressure rise distribution law and the propagation characteristics of the pressure shock wave in the cable compartment during the initial stage of the arc are pointed out. Finally, based on GB/T 3906—2020, a 40 kA, 1 s internal arc test is conducted on the product, The results show that the numerical calculation results of the pressure field are in good agreement with the test results. The error meets the engineering requirements. This provides theoretical support and design reference for the subsequent design and optimization of similar products.

Key words: switchgear, arc, pressure calculation, internal arc test

中图分类号:

TM591

郭庆. 空气绝缘开关柜电缆室燃弧压力升计算及分析[J]. 电器与能效管理技术, 2025, 0(6): 17-21.

GUO Qing. Calculation and Analysis of Arc Pressure Rise in AIS Cable Compartment[J]. LOW VOLTAGE APPARATUS, 2025, 0(6): 17-21.

图/表 3

参考文献 13

[1]	赵云杰, 姜楠, 朱磊, 等. 船舶中压直流配电板电缆室燃弧压力升特性数值研究[J]. 船电技术, 2022, 42(11):6-10.
[2]	董盼, 杨鑫, 贾鹏飞, 等. 10 kV高压开关柜内部短路电弧冲击过程仿真及安全设计[J]. 高电压技术, 2022, 48(1):328-336.
[3]	曹爽, 付立军, 黄成涛, 等. 船用中压直流配电板燃弧计算及分析[J]. 船舶工程, 2020, 42(4):86-90.
[4]	吴田, 杨东, 黎鹏, 等. 中压开关柜内部电弧压力升计算:模型简化方法研究[J]. 高压电器, 2020, 56(3):39-45.
[5]	秦知航, 石莹, 代少君, 等. 封闭容器内短路燃弧压力升计算仿真参数分析[J]. 南昌大学学报(工科版), 2019, 41(1):96-102.
[6]	黎鹏, 阮江军, 黄道春, 等. 封闭容器内部短路燃弧特性及压力升试验分析[J]. 高电压技术, 2019, 45(3):940-949.
[7]	黎鹏, 阮江军, 黄道春, 等. 封闭容器内部短路燃弧爆炸压力效应计算[J]. 爆炸与冲击, 2017, 37(6):1065-1071.
[8]	魏梦婷. 开关柜内部燃弧压力计算及其抑制措施研究[D]. 武汉: 武汉大学, 2017.
[9]	国家市场监督管理总局, 国家标准化管理委员会.3.6 kV-40.5 kV交流金属封闭开关设备和控制设备:GB/T 3906—2020[S]. 北京: 中国标准出版社, 2020.
[10]	王志宁, 彭海波, 邹顺. GIS内部故障燃弧压力及温度特性研究[J]. 电器与能效管理技术, 2023(4):21-27.
[11]	白颖, 莫莉萍. 中压开关柜柜体结构分析与优化[J]. 现代机械, 2023(3):43-46.
[12]	李朝顺. 开关柜内燃弧时等效强度校验计算[J]. 东北电力技术, 2007(2):27-29.
[13]	郭庆. 直流电弧的多物理场仿真研究[J]. 农业装备与车辆工程, 2023, 61(7):101-104.

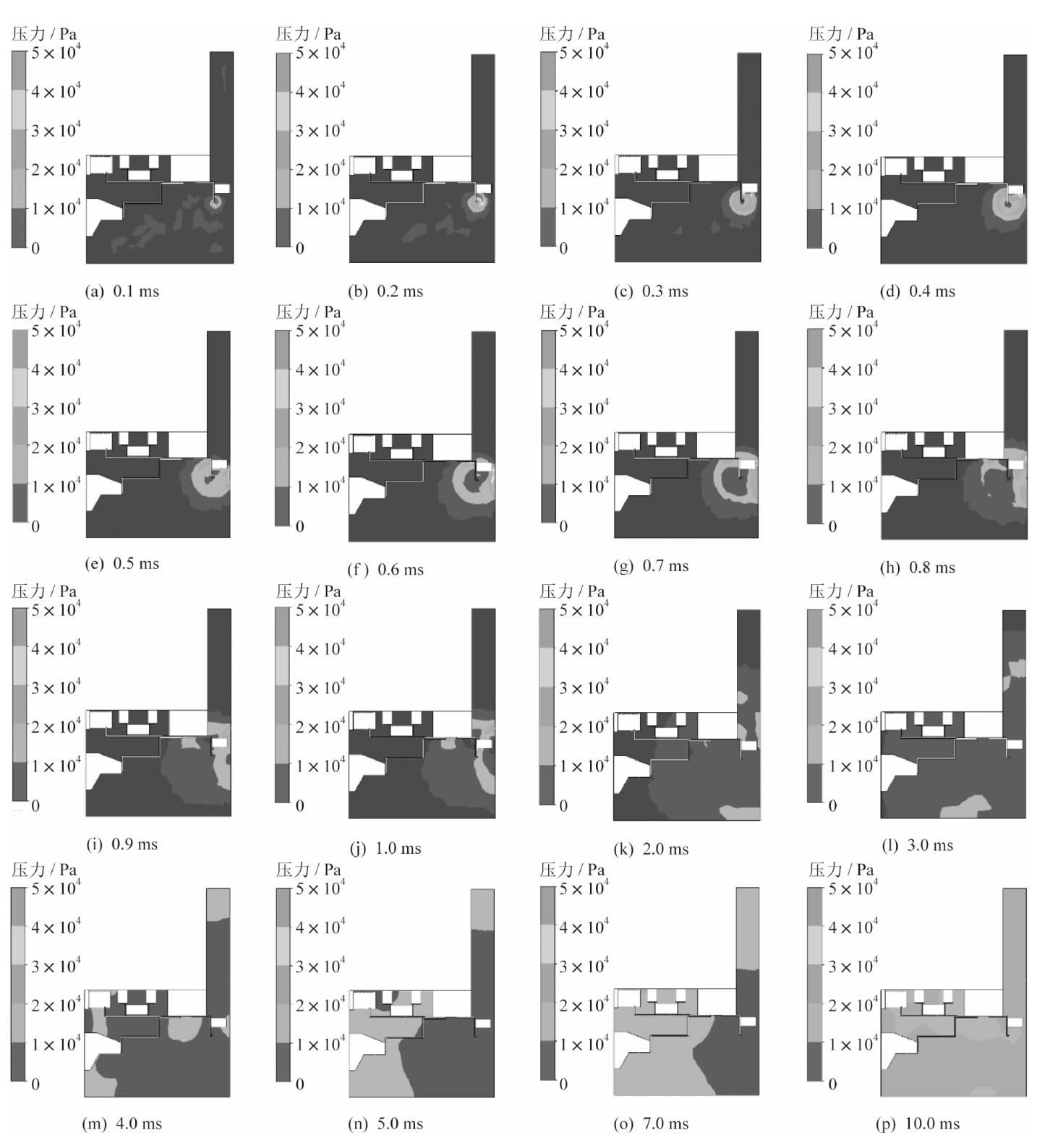

时间/ms	压力值/kPa	时间/ms	压力值/kPa
0.1	49.6	0.9	37.8
0.2	48.4	1.0	28.7
0.3	48.1	2.0	19.6
0.4	46.7	3.0	19.3
0.5	42.4	4.0	23.5
0.6	41.2	5.0	28.6
0.7	42.3	7.0	29.6
0.8	39.6	10.0	29.7
