基于NX运动仿真的万能式断路器关键部件特性分析研究

doi:10.16628/j.cnki.2095-8188.2023.08.012

摘要/Abstract

摘要：

利用Motion模块,对系列万能式断路器操作机构及触头系统的储能、合闸、分闸3个过程进行运动仿真。首先通过UG建立三维模型,运用布置功能建立3个初始状态,作为3个运动过程的动力学模型。其次根据实际运动关系,设置零部件运动参数,求解得到动态运动特性,包括力、时间、扭矩等,分析操作机构、触头系统主要结构参数对运动特性的影响。通过分析可知,机构不会出现假合闸,且分闸时间在10 ms内。与试验数据相对比,保证动力学模型和仿真结果正确度。在此基础上,梳理运动仿真过程中关键参数调整与注意事项,为优化设计和性能提高提供可靠方法。

关键词: 操作机构, 触头系统, 运动仿真, 运动特性, 优化设计

Abstract:

Energy storage process, closing process and opening process of operating mechanism and contact system in series ACB products are simulated and studied based on Motion modular. Firstly, a three-dimensional model is established through UG. Using arrangement function, three initial states are built as the dynamic model of the three processes. Secondly, according to the actual motion relationship, the dynamic parameters are set up. Dynamic motion characteristics are got, including force value, time value, torque value and so on after solving. The influence of the main structural parameters of the operating mechanism and contact system on the motion characteristics is analyzed.According to analysis result, mechanism will not occur false closing, and closing time can be controlled in 10 ms.According to compare to test data, the correction of dynamic model and simulation results can be ensure. On this basis, the key parameters setting and matters needing attention during simulation process are summarized, which can supply responsible approach to optimal design and characteristics improvement.

Key words: operating mechanism, contact system, motion simulation, motion characteristics, optimal design

中图分类号:

TM561

潘璇, 李涛, 侯魁, 刘丰丰. 基于NX运动仿真的万能式断路器关键部件特性分析研究[J]. 电器与能效管理技术, 2023, 0(8): 76-82.

PAN Xuan, LI Tao, HOU Kui, LIU Fengfeng. Analysis and Research on Key Component Characteristics of ACB Based on NX Motion Simulation[J]. LOW VOLTAGE APPARATUS, 2023, 0(8): 76-82.

图/表 18

图1

图2

图3

表1

表2

图4

图5

表3

图6

表4

图7

图8

表5

图9

表6

表7

表8

表9

材料ID	材料名称	材料ID	材料名称
16	钢(干燥的)	19	铝(有润滑油的)
17	钢(有润滑油的)	20	丙烯酸塑料
18	铝(干燥的)	21	尼龙

材料1 ID	材料2 ID	刚度/ (N·mm^-1)	力指数	材料阻尼	最大穿透深度/mm	静摩擦速度/ (mm·s^-1)	动摩擦速度/ (mm·s^-1)	静摩擦系数	动摩擦系数
16	16	100 000	1.5	50.00	0.1	0.1	10	0.30	0.25
17	17	100 000	1.5	50.00	0.1	0.1	10	0.08	0.05
17	16	100 000	1.5	50.00	0.1	0.1	10	0.08	0.05
18	18	34 000	1.5	30.00	0.1	0.1	10	0.25	0.20
18	16	34 000	1.5	30.00	0.1	0.1	10	0.25	0.20
18	17	34 000	1.5	30.00	0.1	0.1	10	0.08	0.05
19	19	34 000	1.5	30.00	0.1	0.1	10	0.05	0.03
19	16	34 000	1.5	30.00	0.1	0.1	10	0.05	0.03
19	17	34 000	1.5	30.00	0.1	0.1	10	0.05	0.03
19	18	34 000	1.5	30.00	0.1	0.1	10	0.05	0.03
20	20	1 200	2.0	0.70	0.1	0.1	10	0.15	0.10
20	16	1 200	2.0	0.70	0.1	0.1	10	0.15	0.10
20	17	1 200	2.0	0.70	0.1	0.1	10	0.08	0.05
20	18	1 200	2.0	0.70	0.1	0.1	10	0.15	0.10
20	19	1 200	2.0	0.70	0.1	0.1	10	0.15	0.10
21	21	4 000	2.0	0.15	0.1	0.1	10	0.13	0.09
21	16	4 000	2.0	1.50	0.1	0.1	10	0.13	0.09
21	17	4 000	2.0	1.50	0.1	0.1	10	0.08	0.05
21	18	4 000	2.0	1.50	0.1	0.1	10	0.13	0.09
21	19	4 000	2.0	1.50	0.1	0.1	10	0.05	0.03
21	20	4 000	2.0	1.50	0.1	0.1	10	0.13	0.09

参数	壳架电流/A
参数	2 500	4 000	7 500

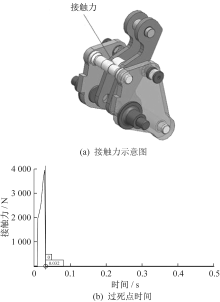

滚针轴承与凸轮接触力/N	2 245	2 586	3 800

壳架电流/A	主簧力/N
壳架电流/A	未储能状态	储能状态
2 500	3 247	5 376
4 000	3 743	6 180
7 500	5 470	6 697

壳架电流/A	T/s
2 500	0.032
4 000	0.030
7 500	0.087
