基于振动信号的交流接触器运行状态识别

doi:10.16628/j.cnki.2095-8188.2022.06.008

摘要/Abstract

摘要：

交流接触器的状态识别是确保其正常工作的重要前提,针对交流接触器的运行状态具有多元、多属性交互影响和动态变化的特点,提出一种基于灰狼算法优化的支持向量机(GWO-SVM)的交流接触器运行状态识别方法。从接触器触头分合闸阶段的振动信号提取时域以及频域特征,采用皮尔逊相关系数对参数进行特征选择,得到最优特征子集;通过GWO-SVM方法进行接触器运行状态识别,与其他识别算法对比,所提方法在对接触器运行状态的识别准确率方面更优异。

关键词: 交流接触器, 特征选择, 灰狼算法, 支持向量机

Abstract:

The state recognition of AC contactor is an important prerequisite to ensure its normal operation.In view of the characteristics of multivariate,multi-attribute interaction and dynamic change of AC contactor operation state,an AC contactor operation state recognition method based on Grey Wolf optimizer support vector machine (GWO-SVM) is proposed.The time domain and frequency domain features are extracted from the vibration signal of the contactor contact opening and closing stage,and the Pearson correlation coefficient is used to select the parameters to obtain the optimal feature subset.Finally,the contactor operation state is identified by GWO-SVM method.By comparing other identification algorithms,it shows that the proposed method is better in the recognition accuracy of the contactor operation state.

Key words: AC contactor, feature selection, Gray Wolf algorithm, support vector machine(SVM)

中图分类号:

TM572.2

李瑞新, 刘树鑫, 曹云东. 基于振动信号的交流接触器运行状态识别[J]. 电器与能效管理技术, 2022, 0(6): 39-44.

LI Ruixin, LIU Shuxin, CAO Yundong. Operation State Identification of AC Contactor Based on Vibration Signal[J]. LOW VOLTAGE APPARATUS, 2022, 0(6): 39-44.

图/表 18

图1

图2

图3

图4

图5

图6

图7

图8

图9

表1

振动信号特征参数及计算表达式

序号	特征名称	计算公式
1	时域幅值峰峰值	C₁=max(x_i)-min(x_i)
2	时域幅值平均值	C₂=( $∑ i = 1 N$ x_i)/N
3	时域幅值绝对平均值	C₃=( $∑ i = 1 N x i$ )/N
4	时域幅值均方根	C₄= $(∑ i = 1 N x i 2) / N$
5	时域幅值标准差	C₅= $(∑ i = 1 N (x i - C 2) 2) / N$
6	峭度因子	C₆= $(C 2 / C 5) 4$
7	偏度因子	C₇= $(C 2 / C 5) 3$
8	波形因子	C₈=C₄/C₃
9	峰值因子	C₉=C₁/C₄
10	脉冲因子	C₁₀= $(C 1 / C 3) 3$
11	裕度因子	C₁₁=C₁/C₃²
12	频域幅值峰峰值	C₁₂=max(X_i)-min(X_i)
13	频域幅值平均值	C₁₃=( $∑ i = 1 N$ x_i)/N
14	频域幅值中位数	C₁₄=median(X_i)
15	频率中心	C₁₅=( $∑ i = 1 N$ f_i·X_i)/( $∑ i = 1 N$ X_i)
16	频率均方根	C₁₆=( $∑ i = 1 N f i 2$ ·X_i)/( $∑ i = 1 N$ X_i)
17	频率标准差	C₁₇= $∑ i = 1 N (f i - C 15) 2 · X i / ∑ i = 1 N X i$

表1

表2

图10

图11

图12

图13

图14

图15

表3

参考文献 13

[1]	KAWASE Y, TATSUOKA S, YAMAGUCHI T, et al. 3-D finite element analysis of operating characteristics of AC electromagnetic contactors[J]. IEEE Transactions on magnetics, 1994, 30(5):3244-3247. doi: 10.1109/20.312629
[2]	刘树鑫, 刘子春, 刘洋, 等. 基于变权重系数的交流接触器状态评估方法[J]. 电器与能效管理技术, 2019(12):8-14.
[3]	秦启茂, 周泰武, 李文礼. 基于支持向量机的交流接触器吸持振动检测方法研究[J]. 电器与能效管理技术, 2020(6):61-64.
[4]	杨秋玉, 阮江军, 黄道春, 等. 基于振动信号的高压断路器触头超程状态识别[J]. 电机与控制学报, 2019, 23(6):27-34.
[5]	刘伟鹏, 张国钢, 刘亚魁, 等. 基于主成分分析和支持向量机的高压断路器机械状态识别方法[J]. 高压电器, 2020, 56(9):267-272,278.
[6]	杨景刚, 吴越, 赵科, 等. 基于最优特征向量分类的高压断路器机械状态识别方法[J]. 高压电器, 2018, 54(6):60-66.
[7]	张欣, 张静, 高旭, 等. 采用局部时—频奇异值与优化随机森林的高压断路器机械故障诊断[J]. 高压电器, 2020, 56(6):225-231.
[8]	逯浩坦, 伊力哈木·亚尔买买提, 刘鹏伟, 等. 基于GWO-SVM的高压断路器故障诊断[J]. 组合机床与自动化加工技术, 2022(1):103-107.
[9]	纪德洋, 金锋, 冬雷, 等. 基于皮尔逊相关系数的光伏电站数据修复[J]. 中国电机工程学报, 2022, 42(4):1514-1523.
[10]	张华, 龙呈, 胡思洋, 等. 基于层次聚类法与皮尔逊相关系数的配电网拓扑校验方法[J]. 电力系统保护与控制, 2021, 49(21):88-96.
[11]	陶丽, 郭英选, 夏俊, 等. 基于支持向量机的配电网低电压预警方法[J]. 电器与能效管理技术, 2020(6):71-75.
[12]	侯春光, 孙小涵, 赵长权, 等. 基于频带能量特征提取的10kV固体绝缘柜表面放电音频信号识别[J]. 电器与能效管理技术, 2020(3):38-42.
[13]	张大明, 徐嘉庆, 赵彦清, 等. 基于停滞检测的双向搜索灰狼优化算法[J/OL]. 计算机应用研究:1-7[2022-02-26]. DOI: 10.1973/j.issn.1001-3695.2021.11.0609. doi: 10.1973/j.issn.1001-3695.2021.11.0609

取值区间	相关程度
[0,0.2]	弱相关
(0.2,0.8]	较强相关
(0.8,1]	强相关

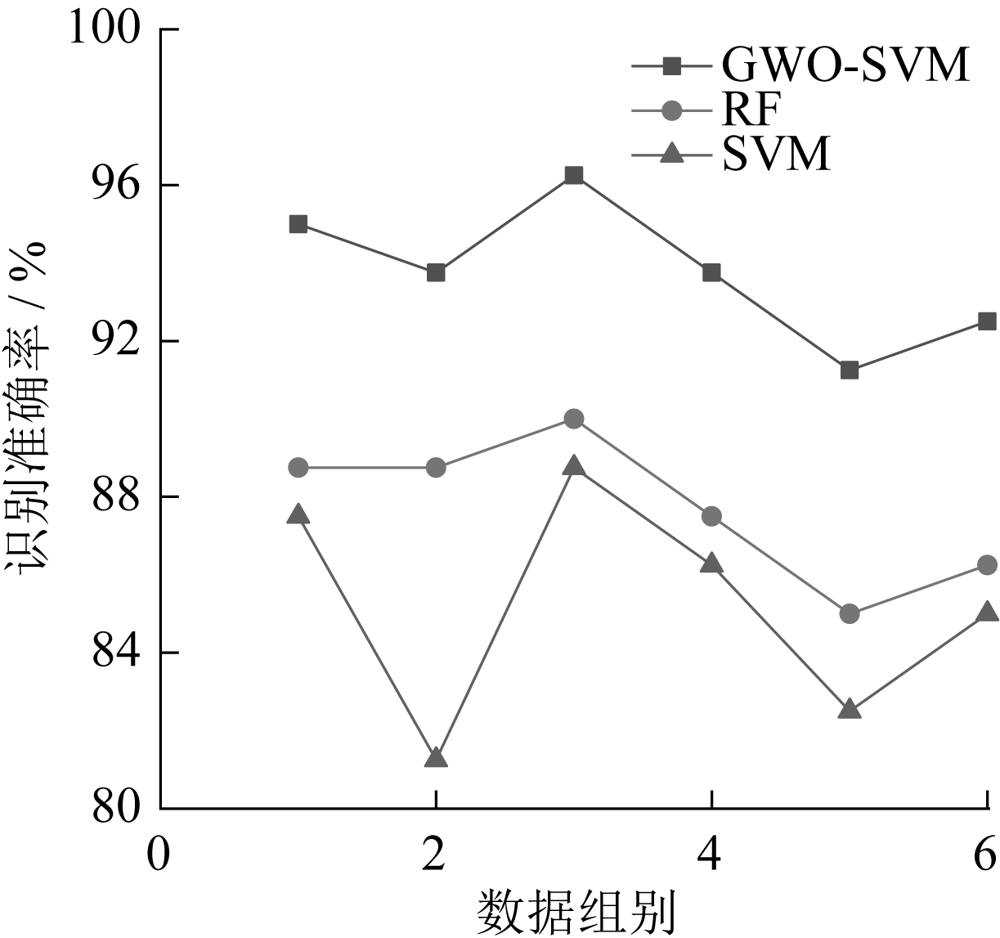

分类方法	准确率/%
GWO-SVM	81.75
RF	75.00
SVM	73.00
