小型断路器电寿命试验研究

doi:10.16628/j.cnki.2095-8188.2022.01.004

摘要/Abstract

摘要：

搭建了小型断路器电寿命试验装置,对试验样品开展了电寿命试验。利用试验过程中采集的电弧电压和电弧电流信号,提取反映小型断路器电寿命退化过程的特征量,并以提取的特征量为输入参数,利用BP神经网络构建了小型断路器电寿命评估模型。研究结果表明,提取的相对合闸时间和跌落时间能够显著反映小型断路器电寿命劣化过程;经过试验数据测试,利用趋势特征量构建的电寿命评估模型具有较好的评估效果。

关键词: 小型断路器, 电寿命, 特征量, 评估模型

Abstract:

An electrical life test device of miniature circuit breaker (MCB) is built,and the electrical life tests with MCB samples are carried out.Using the arcing voltage and arcing current signals collected in the test,the characteristic quantities that could reflect the degradation process of electrical life of MCB are extracted.In addition to the above works,an electrical life assessment model of MCB based on BP neural network is built,which used characteristic quantites as input parameters.The result of study shows that the extracted relative closing time and arcing voltage dropping time can greatly reflect degradation process of electrical life of MCB,and the electrical life assessment model has good assessment effect.

Key words: miniature circuit breaker (MCB), electrical lifespan, characteristic quantites, assessment model

中图分类号:

TM561

何志鹏, 赵虎. 小型断路器电寿命试验研究[J]. 电器与能效管理技术, 2022, 0(1): 19-26.

HE Zhipeng, ZHAO Hu. Study on Electrical Life Test of Miniature Circuit Breaker[J]. LOW VOLTAGE APPARATUS, 2022, 0(1): 19-26.

图/表 17

图1

图2

图3

图4

图5

表1

图6

图7

图8

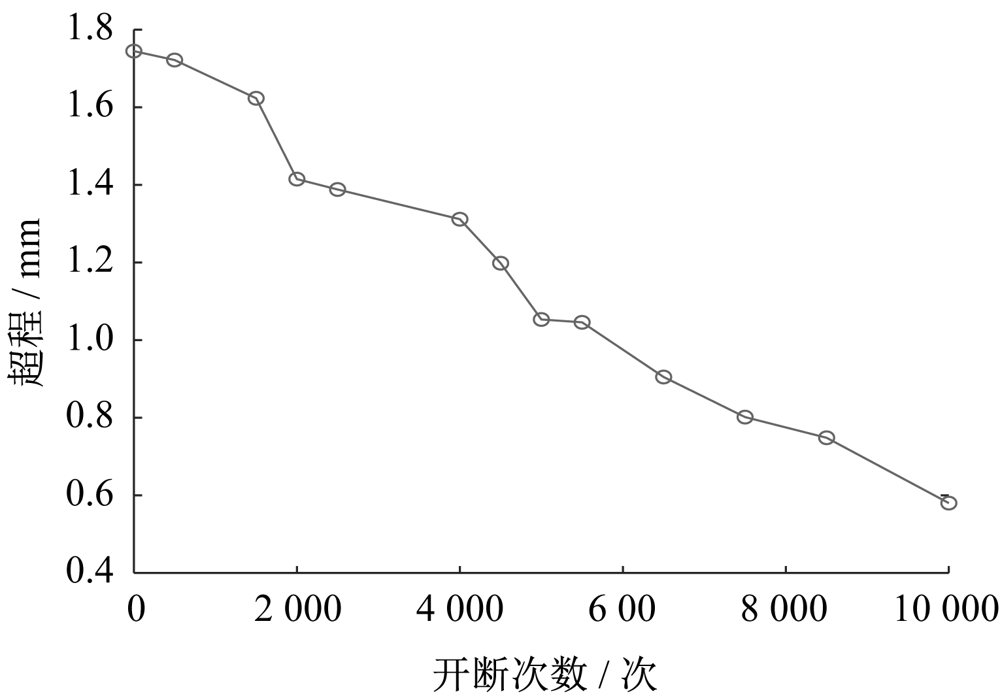

图9

图10

图11

表2

图12

图13

图14

表3

参考文献 22

[1]	姚芳, 王杰, 李志刚, 等. 交流小型断路器触头能耗仿真与分析[J]. 电器与能效管理技术, 2016(15):47-53,58.
[2]	WEAVER P M, PECHRACH K, MCBRIDE J W. Arc root mobility on piezoelectrically actuated contacts in miniature circuit breakers[J]. IEEE Transactions on Components and Packaging Technologies, 2005, 28(4):734-740. doi: 10.1109/TCAPT.2005.861119
[3]	NAN Y, WANG L C, ZHU J B, et al. Analysis of interruption characteristics of dc miniature circuit breaker with different structures[C]// 2019 IEEE Holm Conference on Electrical Contacts, 2019:122-127.
[4]	张瑶, 王傲寒, 张宏. 中国智能电网发展综述[J]. 电力系统保护与控制, 2021, 49(5):180-187.
[5]	廉世军, 武建文, 张路明, 等. 适配MCB实现IoT功能的装置设计与实现[J]. 电器与能效管理技术, 2021(1):49-53.
[6]	翟国富, 薄凯, 周学, 等. 直流大功率继电器电弧研究综述[J]. 电工技术学报, 2017, 32(22):251-263.
[7]	ZHANG J L, YAN J D, FANG M T C. Electrode evaporation and its effects on thermal arc behavior[J]. IEEE Transactions on Plasma Science, 2004, 32(3):1352-1361. doi: 10.1109/TPS.2004.827606
[8]	王丽丽. 低压断路器的可靠性评估及其试验技术研究[D]. 天津:河北工业大学, 2016.
[9]	李奎, 段宇, 黄少坡, 等. 基于Wiener过程的交流接触器剩余电寿命预测[J]. 中国电机工程学报, 2018, 38(13):3978-3986,4039.
[10]	CUI X, ZHOU X, ZHAI G, et al. Electrical lifespan prediction of HVDC relay based on the accumulated arc erosion mass[J]. IEEE Transactions on Components,Packaging and Manufacturing Technology, 2018, 8(3):356-363. doi: 10.1109/TCPMT.2017.2768222
[11]	CUI XL, ZHOU X, CHEN M, et al. Electrical lifespan prediction of high-voltage direct-current relay based on arc charge accumulation[C]// 2016 IEEE 62nd Holm Conference on Electrical Contacts (Holm), 2016:167-172.
[12]	曹云东, 高筱婷, 刘树鑫, 等. 基于全寿命电器状态监测数据的特征信息提取[J]. 高电压技术, 2016, 42(9):2980-2987.
[13]	李静, 曹云东, 侯春光, 等. 交流电弧微观动态形成机理及影响因素[J]. 电工技术学报, 2015, 30(17):45-54.
[14]	付思, 曹云东, 李静, 等. 真空金属蒸气电弧作用下阴极表面蚀坑形成过程[J]. 高电压技术, 2020, 46(3):843-851.
[15]	严天宇, 曹云东, 付思. 触头旋转情况下真空电弧对阳极烧蚀的影响[J]. 电器与能效管理技术, 2021(5):1-4.
[16]	郑淑梅, 李奎, 刘政君, 等. 基于触头电弧侵蚀的交流接触器电寿命分布特征研究[J]. 中国电机工程学报, 2017, 37(22):6730-6739,6786.
[17]	李奎, 高志成, 武一, 等. 基于统计回归和非线性Wiener过程的交流接触器剩余寿命预测[J]. 电工技术学报, 2019, 34(19):4058-4070.
[18]	李奎, 李晓倍, 郑淑梅, 等. 基于BP神经网络的交流接触器剩余电寿命预测[J]. 电工技术学报, 2017, 32(15):120-127.
[19]	全国低压电器标准化技术委员会. 电气附件家用及类似场所用过电流保护断路器第1部分:用于交流的断路器:GB/T 10963.1—2005[S]. 2005.
[20]	赵虎, 周红兵. 一种小型断路器的操作机构[P]. 中国:CN212485247U, 2021-02-05.
[21]	韩力群. 人工神经网络教程[M]. 北京: 北京邮电大学出版社, 2006.
[22]	于春风, 万明明, 李伟林. 航空直流接触器电寿命预测研究[J]. 测控技术, 2020, 39(12):69-73,91.

参数	内容
静触头材料	AgC₄
动触头材料	铜锌合金
试验电压/V	AC 235
试验电流/A	16
负载类型	阻性
合分闸操作频率/(次·h^-1)	210
每次操作循环中触头处于断开位置的时间/s	10

触头烧蚀量x/mm	电寿命等级
x<0.35	Ⅰ
0.35≤x<0.7	Ⅱ
0.7≤x<1.05	Ⅲ
1.05≤x	Ⅳ

参数	数量
神经元数目/个	7	8	9	10	11
评估准确度/%	91.18	91.18	90.86	91.55	91.02
