基于5G与拓扑动态重构的配电网快速自愈系统研究

doi:10.16628/j.cnki.2095-8188.2026.07.007

摘要/Abstract

摘要：

随着分布式电源(如光伏、风电)大规模接入配电网,传统配电网由无源辐射状网络转变为有源复杂网络,故障特征发生根本性改变,导致基于过流保护的故障隔离方法易发生越级跳闸,供电可靠性降低。基于拓扑分析,研究新型电力系统配电网故障快速隔离与自愈技术,提出区域保护动态构建、5G通信组网和主站协同控制方案。通过仿真和试点应用验证,区域保护动作时间≤30 ms,单相接地故障隔离准确率≥95%,故障自愈时间从分钟级缩短至秒级,显著提升了配电网韧性和新能源消纳能力。

关键词: 配电网, 故障自愈, 区域保护, 拓扑分析, 5G通信

Abstract:

With the large-scale integration of distributed generators such as photovoltaic and wind power, traditional passive radial distribution networks are transformed into active complex networks,which fundamentally change fault characteristics and causes overcurrent-based protection to suffer from over-reaching tripping,thus reducing power supply reliability. Based on topology analysis and dynamic topology reconfiguration, a rapid self-healing scheme consisting of dynamic regional protection construction, 5G communication networking and master station coordinated control is put forward. The scheme is verified via simulation and field pilot applications.Test indicators show that the operation time of regional protection is ≤30 ms, the isolation accuracy of single-phase ground faults reaches ≥95%,and fault self-healing time is shortened from minutes to seconds. The proposed scheme greatly improves distribution network resilience and renewable energy accommodation capacity.

Key words: distribution network, fault self-healing, regional protection, topology analysis, 5G communication

中图分类号:

TM727

彭威. 基于5G与拓扑动态重构的配电网快速自愈系统研究[J]. 电器与能效管理技术, 2026, 0(7): 50-54.

Peng Wei. Research on Fast Self-Healing System of Distribution Network Based on 5G and Dynamic Topology Reconfiguration[J]. LOW VOLTAGE APPARATUS, 2026, 0(7): 50-54.

图/表 7

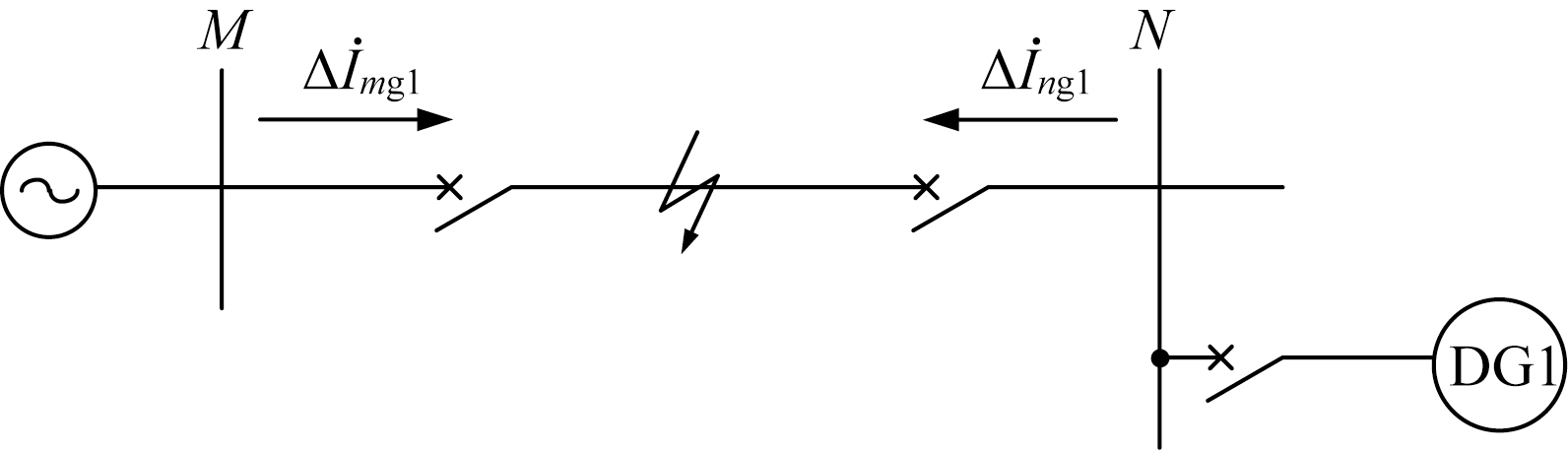

图1

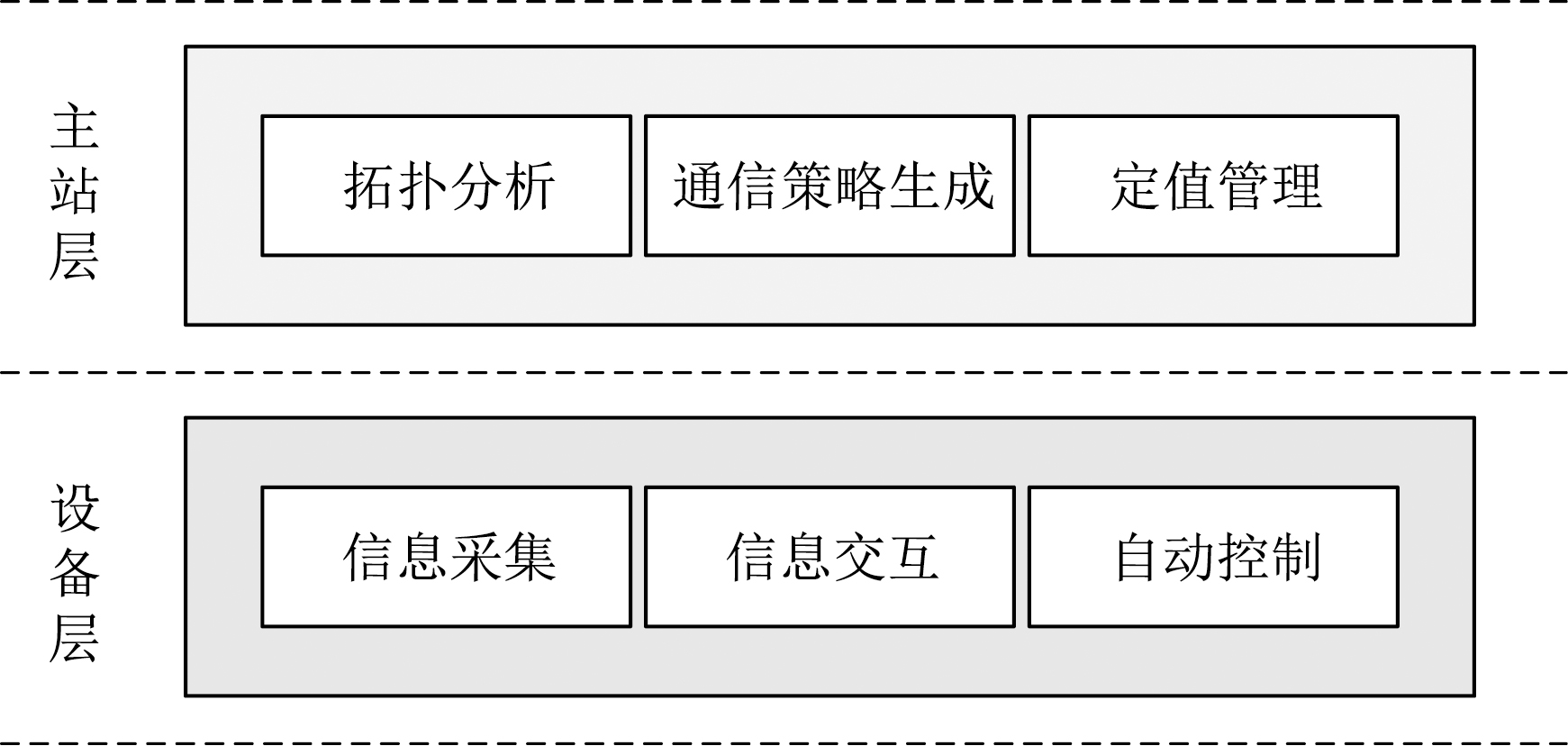

图2

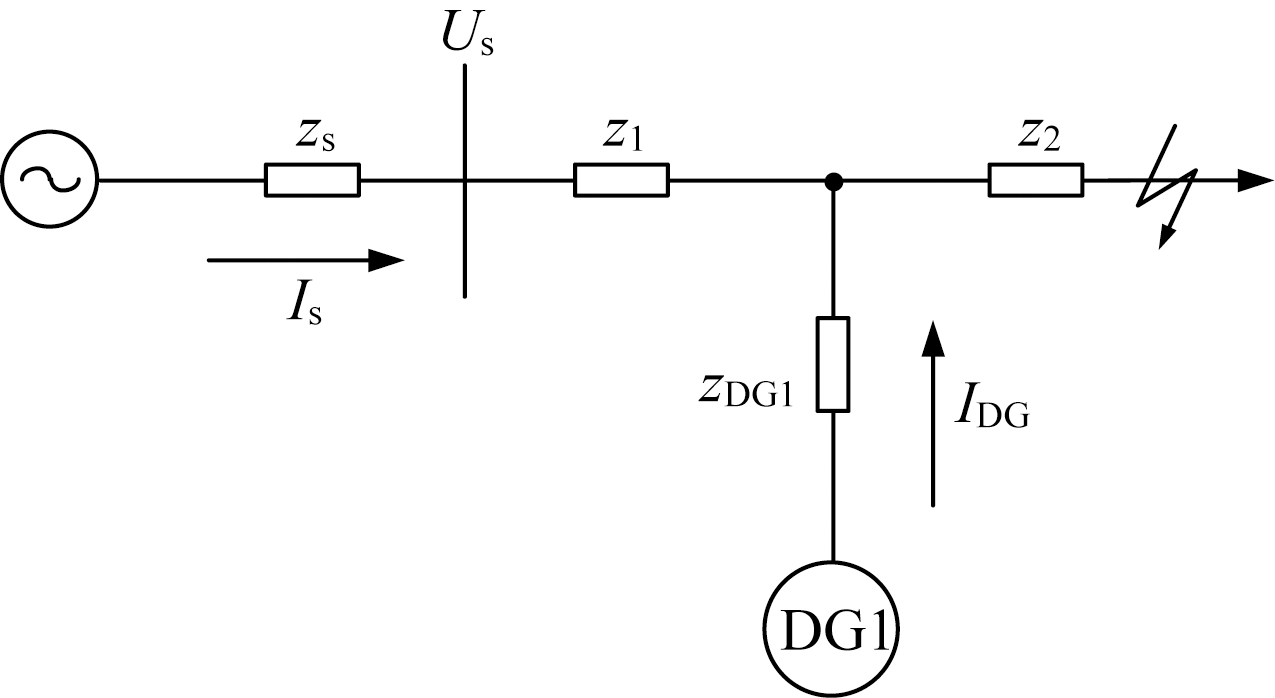

图3

表1

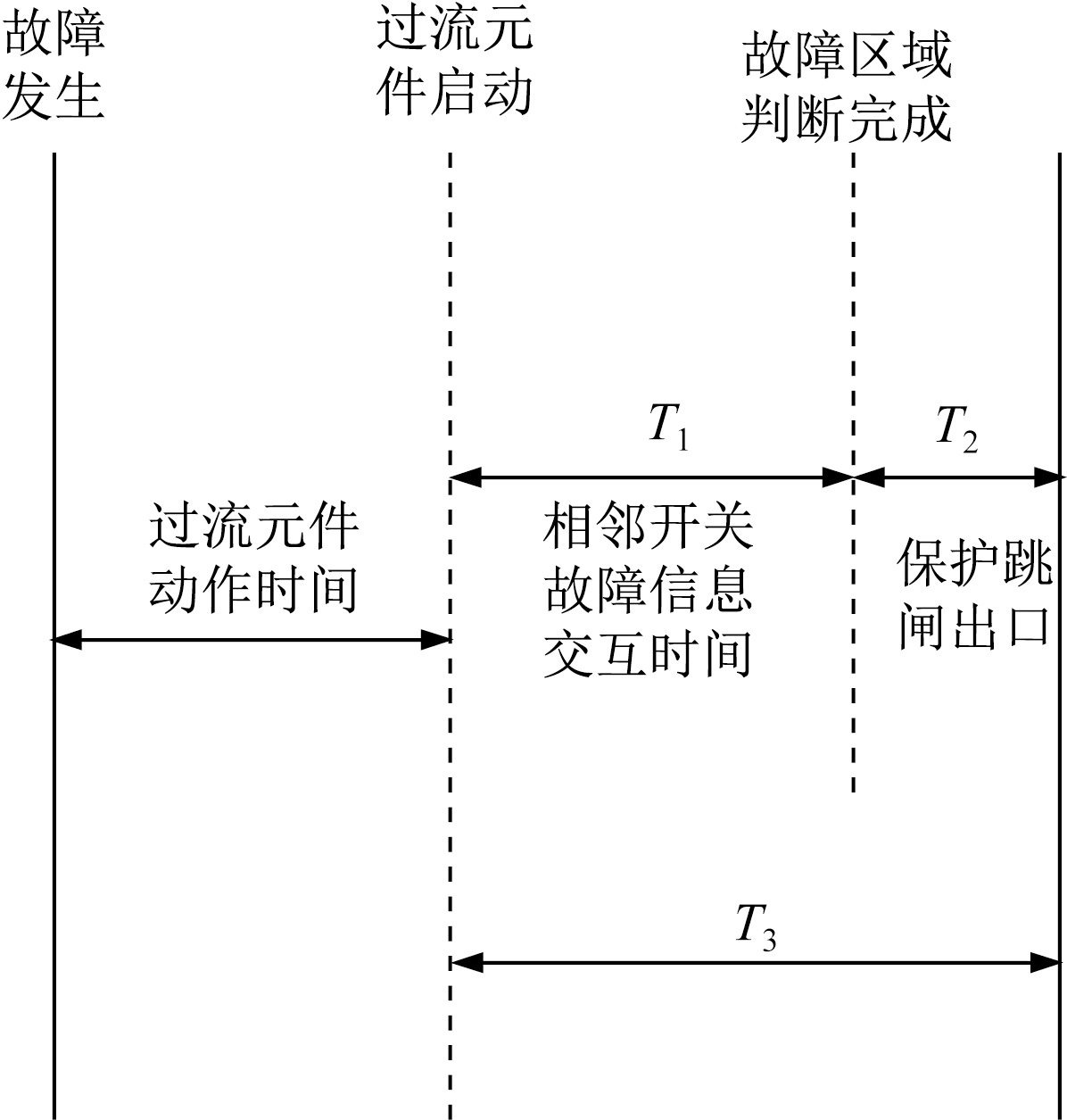

图4

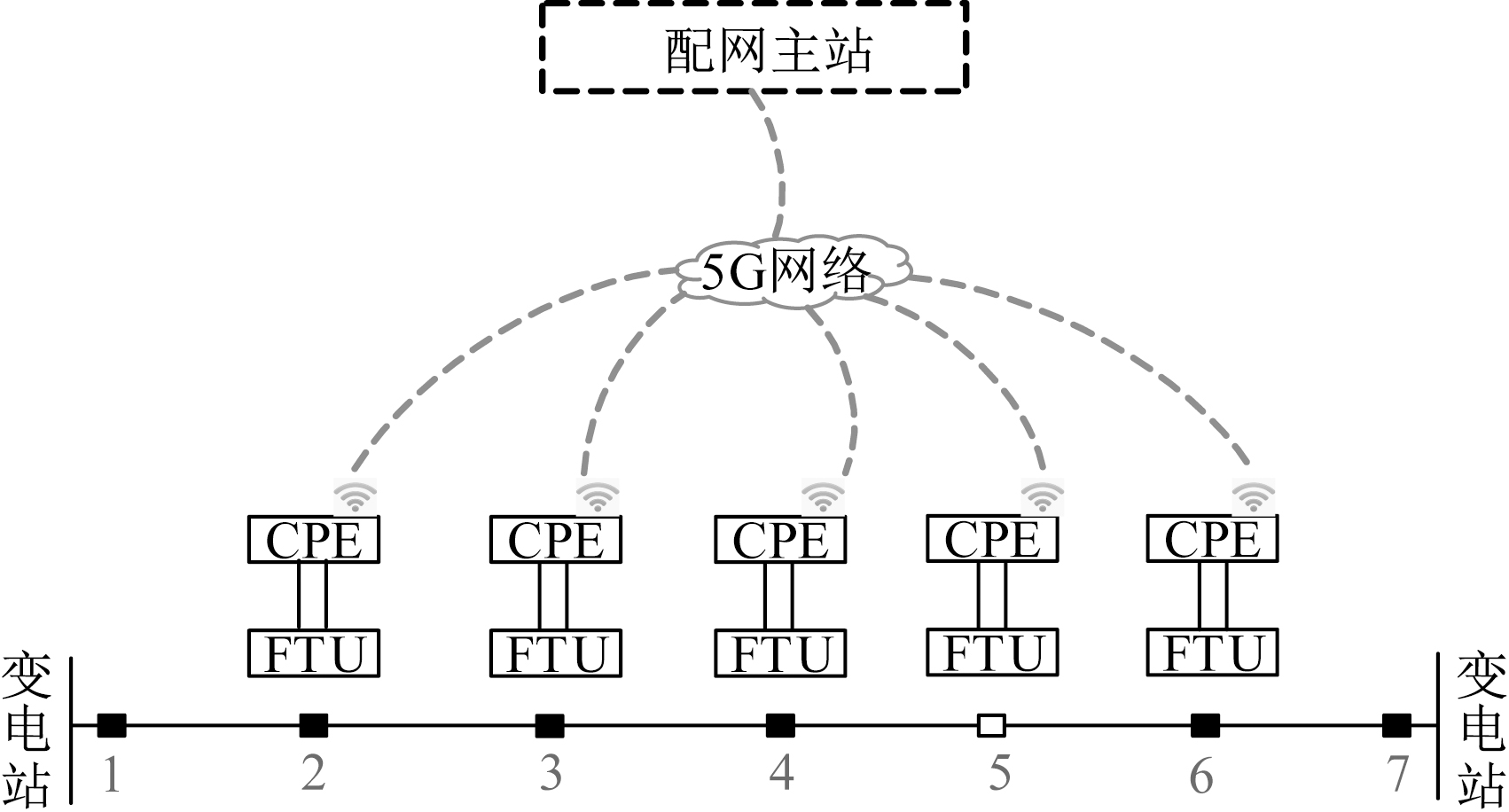

图5

表2

参考文献 11

[1]	戴勃文, 许婧琦, 顾华, 等. 考虑分布式电源接入的电力系统继电保护整定优化[J]. 电力与能源, 2026, 47(1):61-66.
[2]	石安. 配电网自愈系统搭建及故障自愈技术的研究[J]. 广西电业, 2023(6):66-71.
[3]	王云会, 郑强仁, 郭淼, 等. 分布式电源接入配电网的控制策略及消纳能力评估研究[J]. 电器与能效管理技术, 2022(4):83-87.
[4]	李文君, 段登伟, 朱雨, 等. 基于5G通信模式下的配电网自愈保护应用[J]. 电力系统保护与控制, 2022, 50(24):152-159.
[5]	胡海涛, 闫漪涵. 分布式电源接入对电网规划的影响及应对策略[J]. 科技视界, 2025, 15(25):65-68.
[6]	赵宇东, 代宇, 孙长春, 等. 基于改进比率制动和负序相继判据的有源配电网差动保护方法[J]. 电测与仪表, 2025, 62(11):129-136.
[7]	刘建永, 赵航, 陈启龙, 等. 基于5G的有源配电网故障识别及自愈技术[J]. 电工技术, 2025(4):121-126.
[8]	盛跃峰, 毛鸿飞, 蔡清男, 等. 基于5G通信的配电网快速保护与自愈技术优化[J]. 科技风, 2025(14):61-63.
[9]	陈沛, 黄亮亮, 温彦军. 基于多代理的含分布式电源主动配电网差动保护自愈方法[J]. 电气应用, 2026, 45(1):48-55.
[10]	郭乐欣, 胡佳新, 周建勇, 等. 面向5G承载的配电网差动故障安全保护方法[J]. 电器与能效管理技术, 2023(6):63-69.
[11]	张骏, 汪伟, 俞斌, 等. 区域集中与分散结合的配电网故障快速隔离自愈方法[J]. 微型电脑应用, 2025, 41(5):5-7.

时间	范围/ms	典型值/ms
保护信息交互时间T₁	15~30	20
装置跳闸出口时间T₂	5~15	10
保护整体动作时间T₃	20~45	30

性能指标	传统方案	主站协同自愈策略	提升效果
故障处理总时间	3~5 min	≤10 s	缩短约95%
多厂商设备协同成功率	约85%	>98%	提升13个百分点
供电可靠性(ASAI)	99.980%	99.995%	显著提升
