基于PI-MPC的中压直流配电网自取能电路控制策略研究

doi:10.16628/j.cnki.2095-8188.2025.11.003

电器与能效管理技术 ›› 2025, Vol. 0 ›› Issue (11): 20-25.doi: 10.16628/j.cnki.2095-8188.2025.11.003

基于PI-MPC的中压直流配电网自取能电路控制策略研究

周琦¹, 张正涛², 张敬昊², 张宸宇¹, 张亮²

¹ 国网江苏省电力有限公司电力科学研究院, 江苏南京 211103
² 南京工程学院电力工程学院, 江苏南京 211167

收稿日期:2025-07-30 出版日期:2025-11-30 发布日期:2025-12-11
作者简介:周琦(1992—),男,工程师,主要从事直流配电网研究工作。|张正涛(2001—),男,硕士研究生,研究方向为直流配电网技术。|张敬昊(1999—),男,硕士研究生,研究方向为直流配电网技术。
基金资助:
国网江苏省电力有限公司科技项目(J2023038)

Research on Control Strategy of Self-Powered Circuit in Medium Voltage DC Distribution Network Based on PI-MPC

ZHOU Qi¹, ZHANG Zhengtao², ZHANG Jinghao², ZHANG Chenyu¹, ZHANG Liang²

¹ Electric Power Science Research Institute, State Grid Jiangsu Electric Power Co.,Ltd., Nanjing 211103, China
² School of Electrical Engineering, Nanjing Institute of Technology, Nanjing 211167, China

Received:2025-07-30 Online:2025-11-30 Published:2025-12-11

摘要/Abstract

摘要：

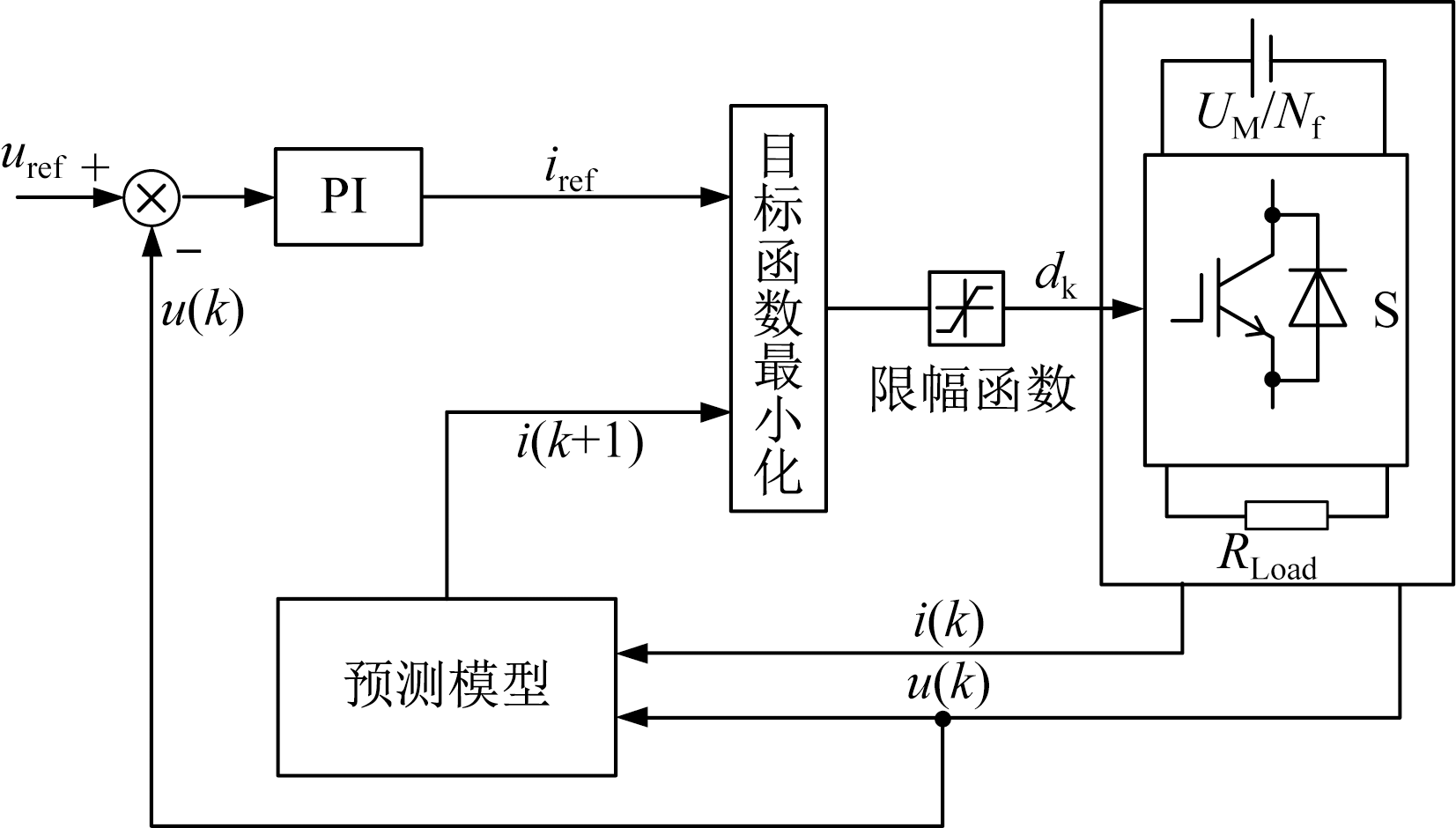

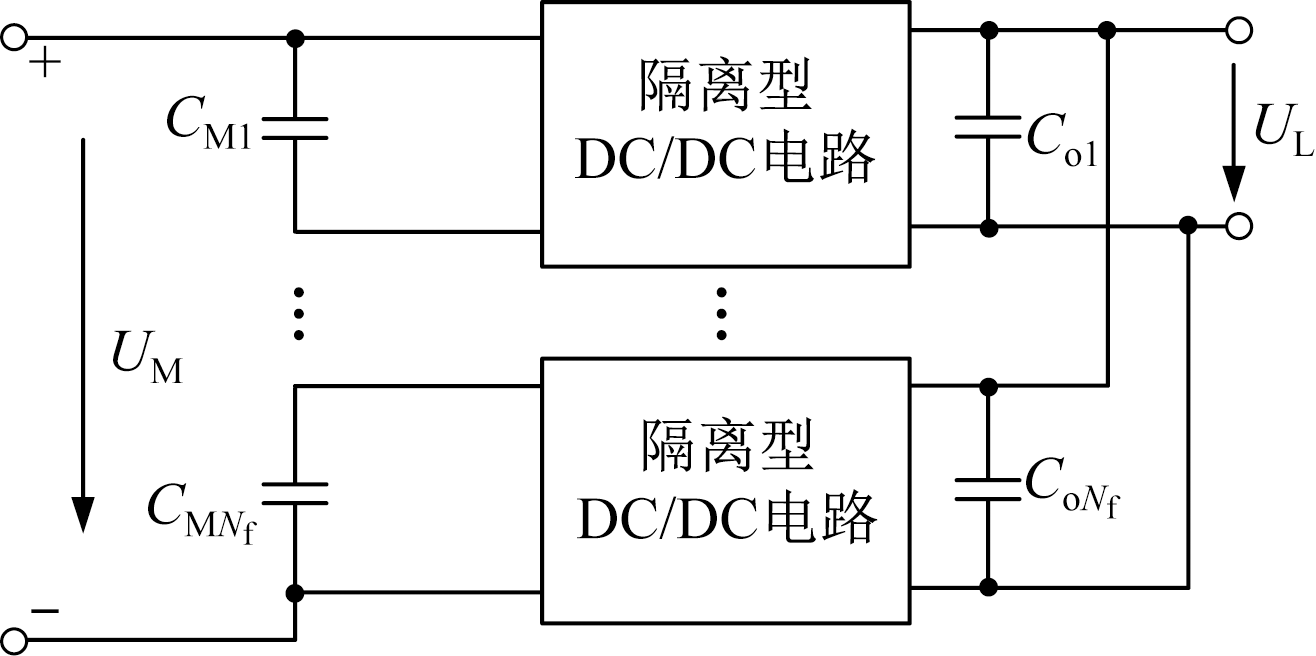

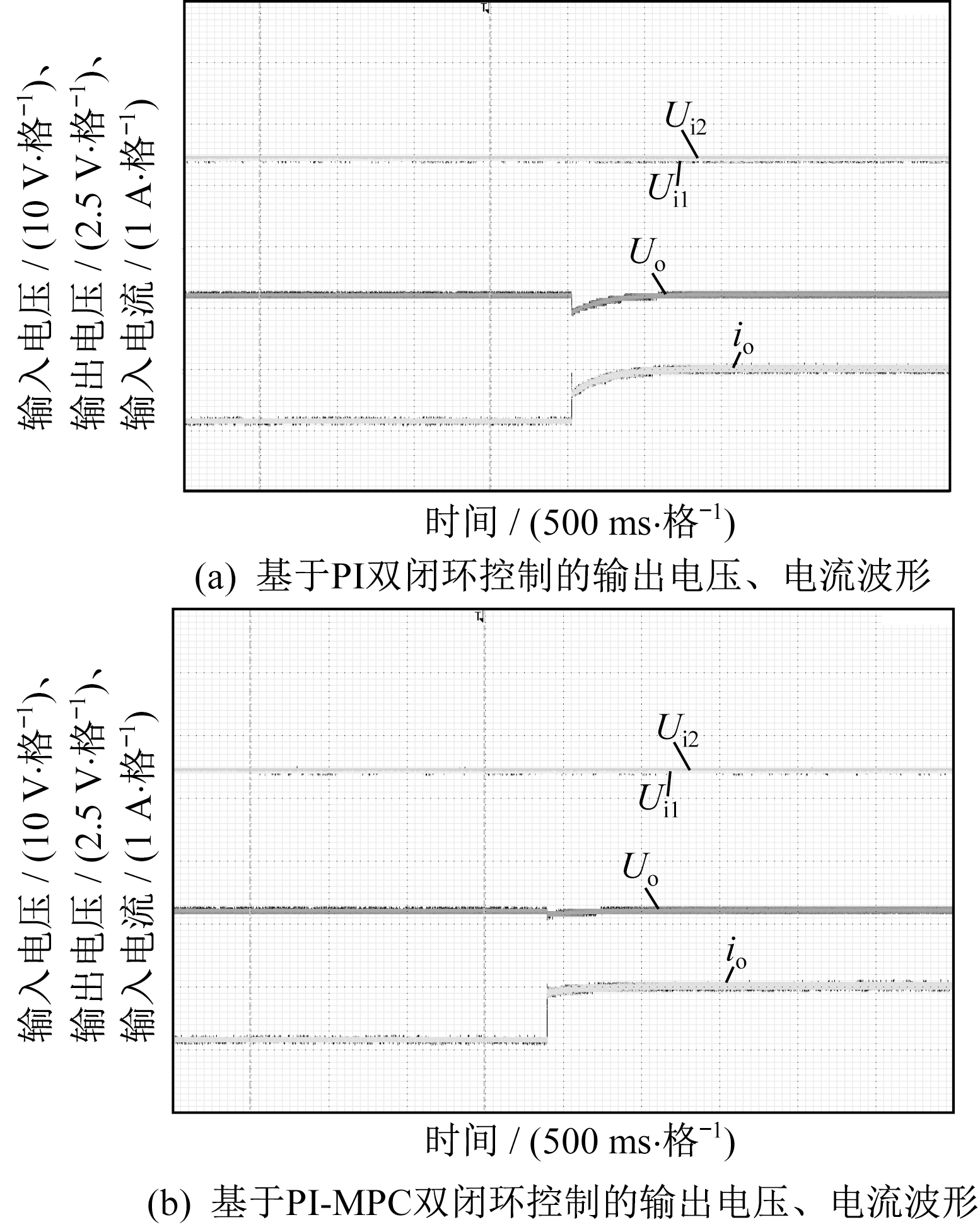

中压直流配电网是实现不同类型分布式电源和直流负荷高效互联的组网方式。在全直流高电压应用场景下,针对不依赖外部交流电源给二次设备供电,传统基于互感原理的交流自供电技术难以适用,提出一种高降压比隔离型DC/DC电路。通过模块的输入串联和输出并联(ISOP)实现中压直流配电网二次设备的自供电。同时,为提高电路电压电流的快速动态响应,设计基于PI-模型预测控制(MPC)的双闭环控制策略。最后,开展仿真分析和样机实验验证,结果表明所提电路和控制策略有效提升了系统的动态响应性能。

关键词: 直流配电网, 二次设备自取能, 输入串联输出并联结构, 模型预测控制

Abstract:

The medium voltage DC distribution network is a networking method for efficiently interconnecting different types of distributed power sources and DC loads.In the application scenario of full DC high voltage,aiming at the power supply of secondary equipment without relying on external AC power source, the traditional AC self-powered supply technology based on the mutual inductance principle is difficult to apply.Therefore,a high step-down ratio isolated DC/DC circuit is proposed.The self-powered supply for secondary equipment is realized through module input series and output parallel (ISOP) in medium voltage DC distribution networks.At the same time,a dual closed-loop control strategy based on PI-MPC is designed to improve the fast dynamic response of the voltage and current of the power supply.Finally,simulation analysis and prototype experiments are conducted.The results show that the proposed circuit and control strategy effectively improve the dynamic response performance of the system.

Key words: DC distribution network, secondary equipment self-powered, input series output parallel structure, model predictive control (MPC)

中图分类号:

TM46

周琦, 张正涛, 张敬昊, 张宸宇, 张亮. 基于PI-MPC的中压直流配电网自取能电路控制策略研究[J]. 电器与能效管理技术, 2025, 0(11): 20-25.

ZHOU Qi, ZHANG Zhengtao, ZHANG Jinghao, ZHANG Chenyu, ZHANG Liang. Research on Control Strategy of Self-Powered Circuit in Medium Voltage DC Distribution Network Based on PI-MPC[J]. LOW VOLTAGE APPARATUS, 2025, 0(11): 20-25.

图/表 11

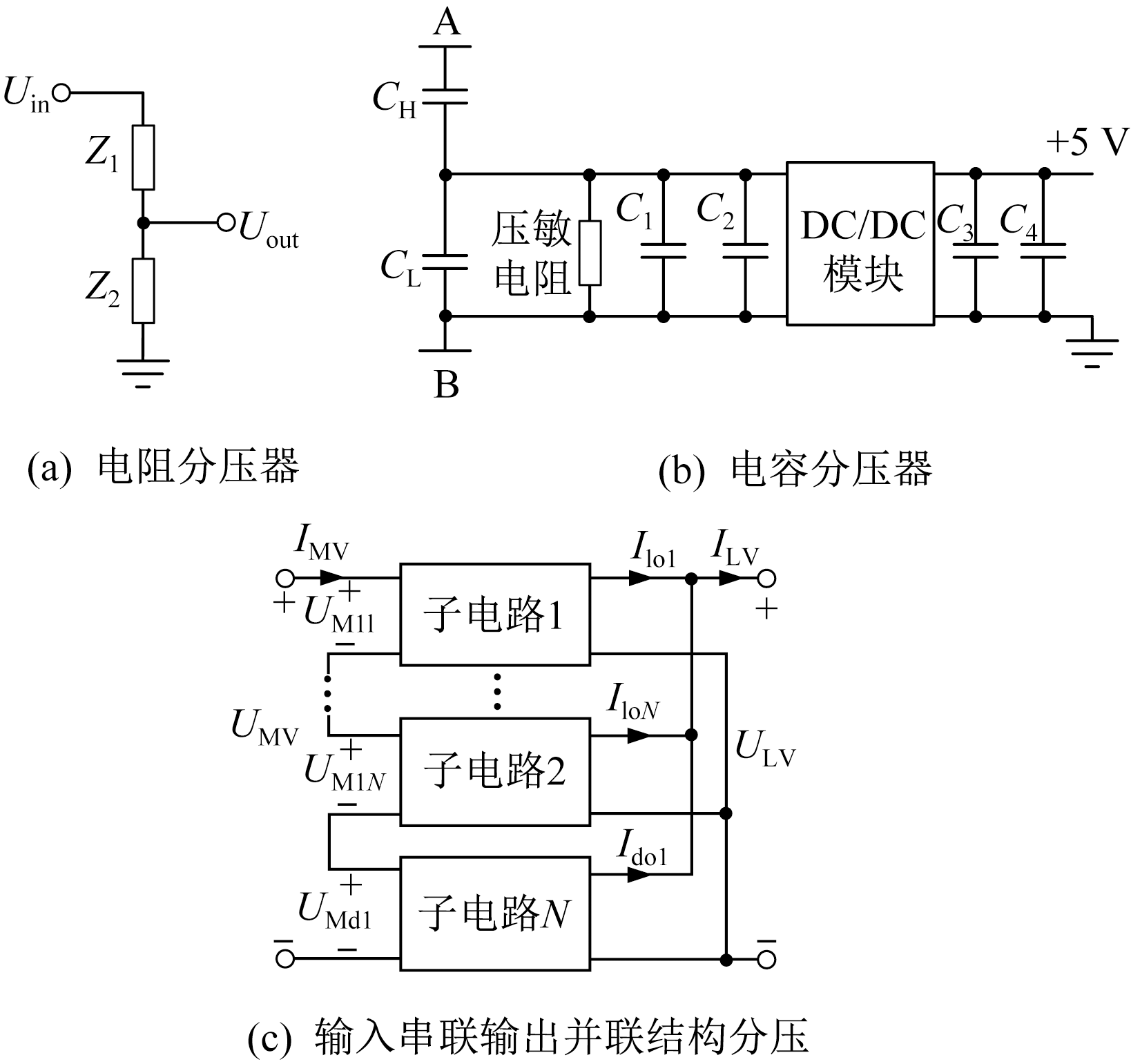

图1

图2

图3

表1

图4

图5

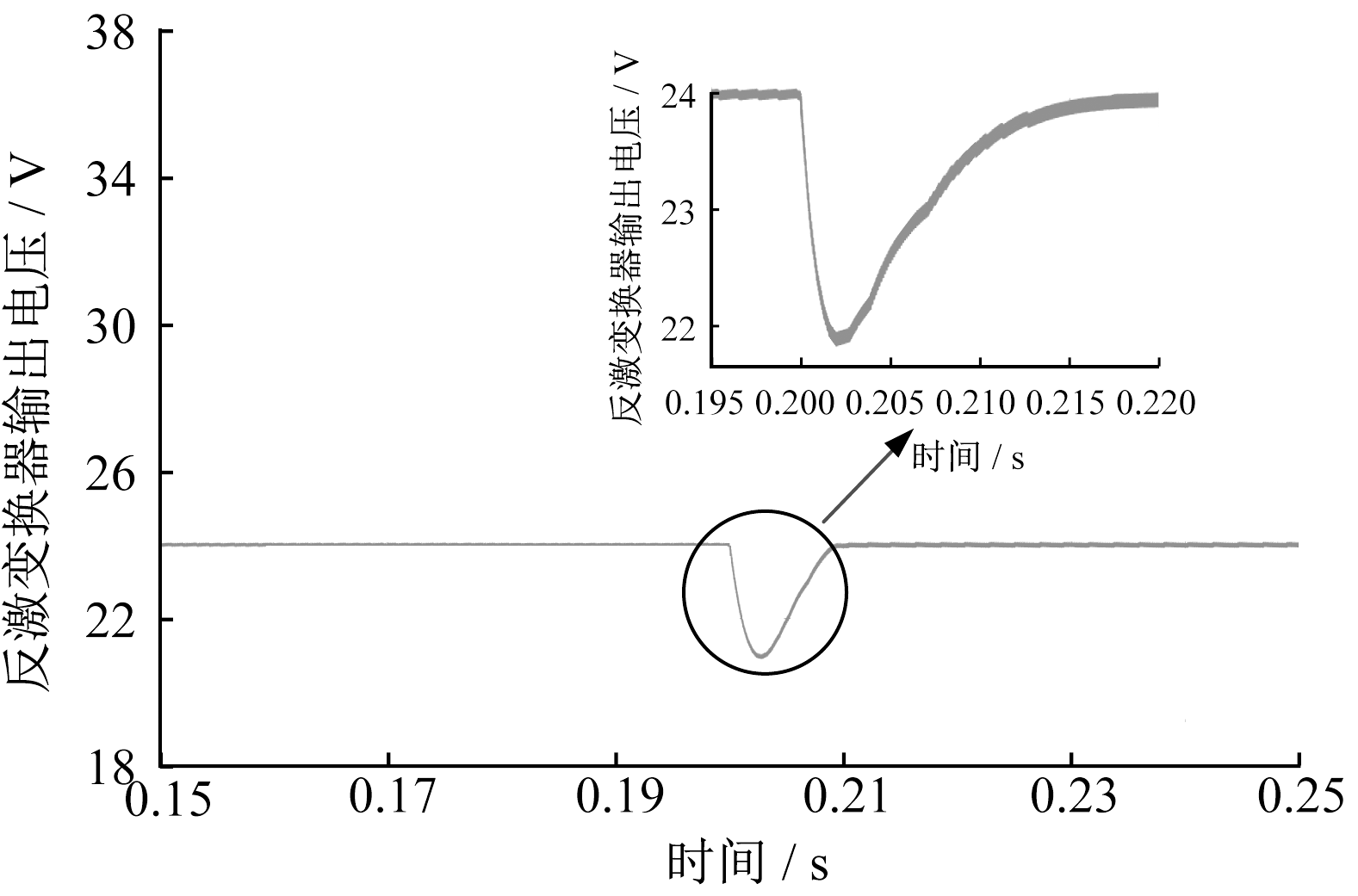

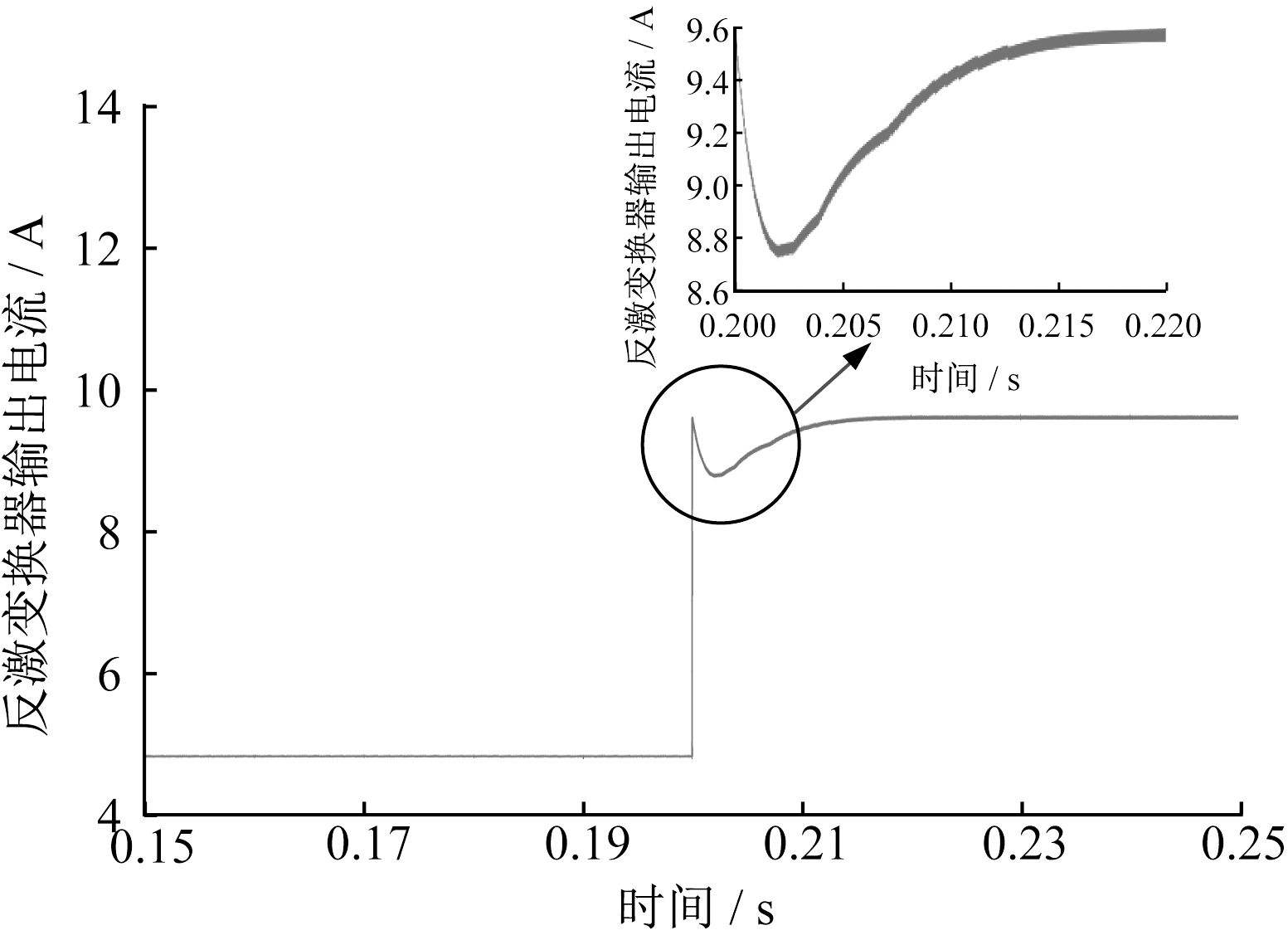

图6

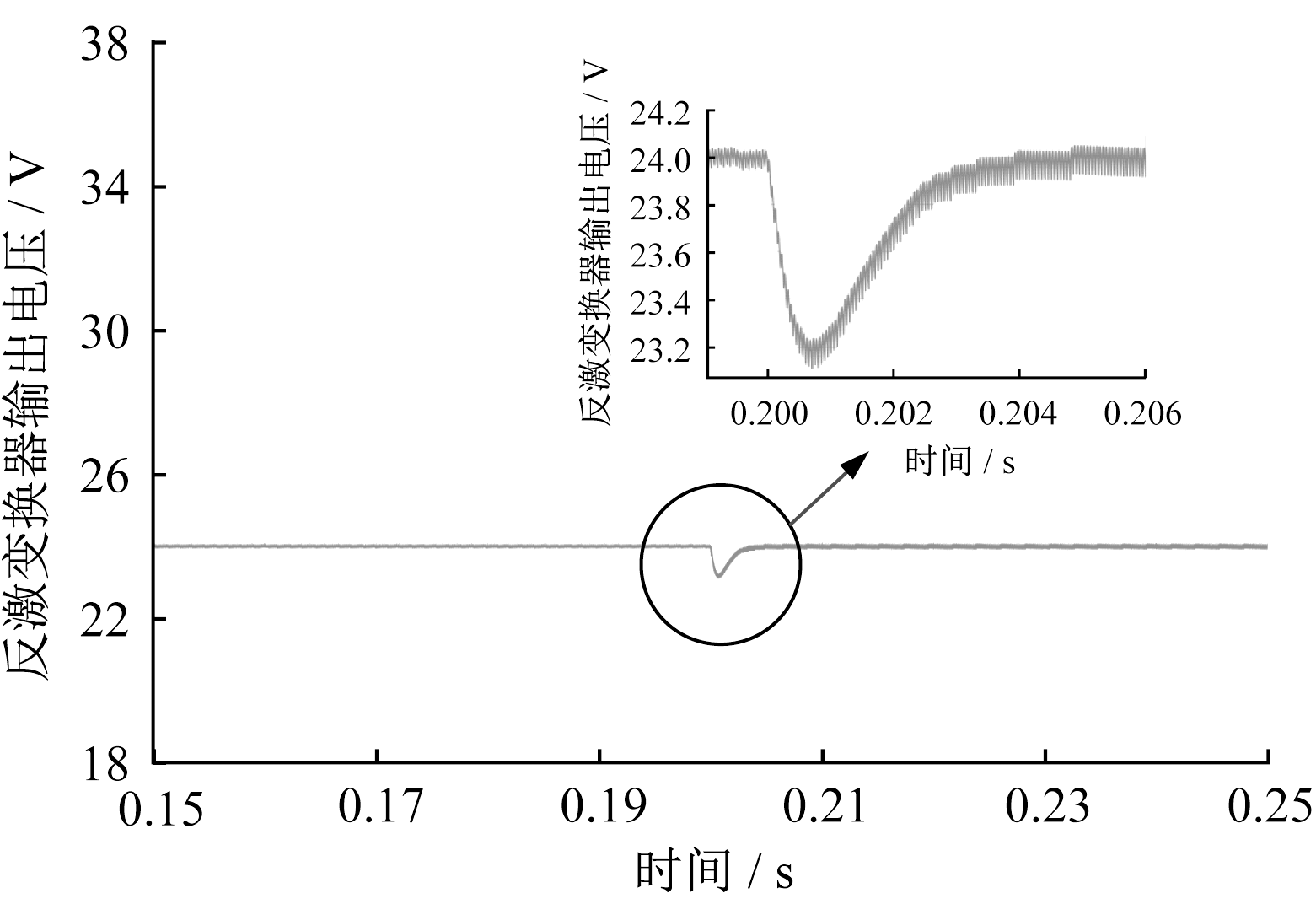

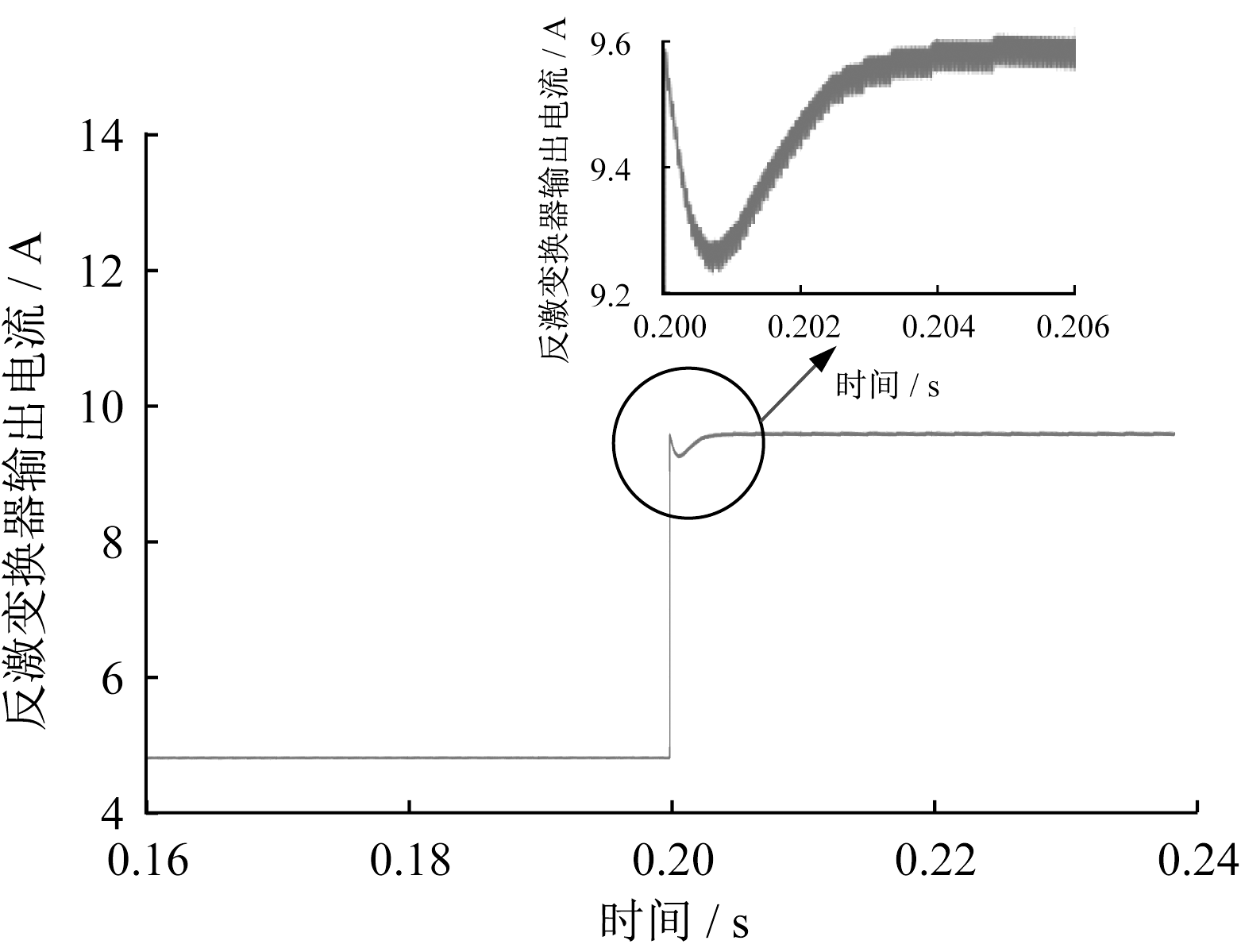

图7

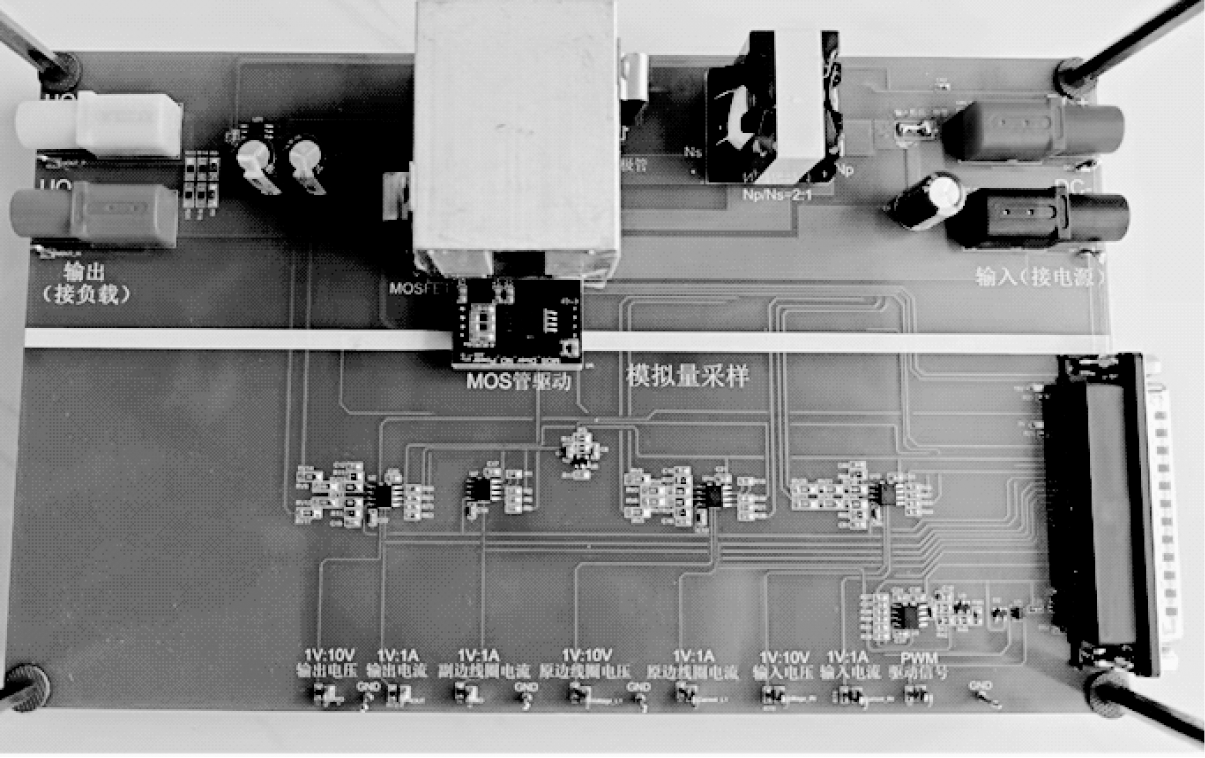

图8

表2

图9

参考文献 24

[1]	王强钢, 周亦尧, 廖建权, 等. 直流配电网电能质量研究综述[J]. 电力系统自动化, 2023, 47(7):193-207.
[2]	RAZMI D, LU T, PAPARI B, et al. An overview on power quality issues and control strategies for distribution networks with the presence of distributed generation resources[J]. IEEE Access, 2023, 11:10308-10325. doi: 10.1109/ACCESS.2023.3238685
[3]	吴在军, 谢兴峰, 杨景刚, 等. 直流配电网电压控制技术综述[J]. 电力工程技术, 2021, 40(2):59-67.
[4]	李付强, 汤茂东, 曲小慧, 等. 基于一致性理论的多源直流配网功率自适应控制策略[J]. 电力工程技术, 2023, 42(3):44-52.
[5]	DEHAGHANI M N, KORÕTKO T, ROSIN A. AI applications for power quality issuesin distribution systems:A systematic review[J]. IEEE Access, 2025, 13:18346-18365. doi: 10.1109/ACCESS.2025.3533702
[6]	AHMED H M A, AWAD A S A, AHMED M H, et al. Mitigating voltage-sag and voltage-deviation problems in distribution networks using battery energy storage systems[J]. ElectricPower Systems Research, 2020, 184:106294.
[7]	李晓庆, 张培超, 祝炜昊, 等. 基于灵敏度的光储直流配电网电压/网损自适应优化协调控制[J]. 电力建设, 2024, 45(7):88-99. doi: 10.12204/j.issn.1000-7229.2024.07.008
[8]	吴芳柱, 田园. 基于中低压交直流配电网的工业园区综合能源系统设计探索[J]. 电器与能效管理技术, 2023(6):44-50.
[9]	李治国. 脉冲序列控制降压型DC-DC变换器研究[D]. 北京: 中国矿业大学, 2021.
[10]	周中杰. 应用于数字控制降压型DC-DC变换器的模糊PI控制器的设计[D]. 南京: 东南大学, 2017.
[11]	李军军, 周瑞平, 刘冲, 等. DC-DC降压变换器幂次等速趋近律滑模控制[J]. 电力系统及其自动化学报, 2020, 32(11):30-34.
[12]	查雯婷, 栗疆堡, 于志超, 等. 非理想条件下DC-DC Buck开关变换器的自适应控制[J]. 控制工程, 2020, 27(S1):19-24.
[13]	樊启高, 刘柳, 毕恺韬, 等. 基于MPC的耦合电感飞跨电容双向DC/DC变换器功率均衡解耦控制策略[J]. 太阳能学报, 2024, 45(4):328-337.
[14]	赵佩, 贾燕冰, 孟祥齐, 等. 双有源全桥变换器的超局部模型控制策略[J]. 高电压技术, 2023, 49(4):1735-1742.
[15]	刘赞, 沙金, 邱高峰, 等. 多级离散扩展移相控制双有源桥DC-DC变换器的原理、参数设计与性能[J]. 电工技术学报, 2024, 39(12):3761-3773.
[16]	王志刚, 王后生, 张青杰, 等. 半桥三电平双有源桥不对称均压控制策略[J]. 电力工程技术, 2022, 41(6):221-229.
[17]	张灿, 吕世轩, 胡润泽, 等. 输入串联输出并联型双有源全桥DC-DC变换器模型预测控制方法[J]. 电力建设, 2024, 45(3):87-96. doi: 10.12204/j.issn.1000-7229.2024.03.008
[18]	史皓男, 孙毅超, 唐小波, 等. 用于构网型配储风机的储能DC/DC变换器动态性能提升方法[J]. 电力工程技术, 2025, 44(2):34-43.
[19]	潘磊磊, 田崇翼, 张桂青, 等. 直流供电交错并联双向DC/DC变换器切换控制策略[J]. 电力工程技术, 2021, 40(6):77-85.
[20]	蔡修闻, 赵涛, 张铭洲, 等. 三电平UPQC的线性自抗扰模型预测控制策略[J]. 电力工程技术, 2025, 44(1):218-226.
[21]	唐西胜. GB/T 35727—2017《中低压直流配电电压导则》解读[J]. 电力系统自动化, 2020, 44(1):23-28.
[22]	游洪程, 蔡旭. 应用于直流电网的直接耦合式直流变压器[J]. 中国电机工程学报, 2017, 37(9):2516-2525.
[23]	韩鸣宇, 左文平, 周猛, 等. 适用于直流电网的推挽式直流自耦变压器及其控制策略[J]. 智慧电力, 2021, 49(2):15-22.
[24]	李嘉进, 马翔, 谢宇帆, 等. 输入串联输出并联型三电平双有源桥变换器功率与电压平衡控制策略[J]. 电工技术学报, 2024, 39(10):3082-3092.

参数	数值	参数	数值
总输入电压U_M/V	1 000	匝比n	5∶1
输出电压U_o/V	24	励磁电感L_m/μH	500
开关频率f_s/kHz	20	输入稳压电容C_in/μF	240
负载电阻R_Load/Ω	5	输出稳压电容C_o/μF	800

参数	数值	参数	数值
反激子电路数	2	变压器励磁电感L_m1/μH	470.8
总输入电压U_M/V	30	变压器励磁电感L_m2/μH	487.3
输出电压U_o/V	3	输入稳压电容C_in/μF	240
开关频率f_s/kHz	10	输出稳压电容C_o/μF	800
变压器匝比	2∶1	负载电阻Z₃、Z₄/Ω	3
