电流注入式直流断路器的仿真与试验研究

doi:10.16628/j.cnki.2095-8188.2021.10.007

电器与能效管理技术 ›› 2021, Vol. 0 ›› Issue (10): 42-47.doi: 10.16628/j.cnki.2095-8188.2021.10.007

电流注入式直流断路器的仿真与试验研究

陈玲玲¹, 王坤², 周春龙¹

1.上海电器科学研究所(集团)有限公司, 上海 200063
2.海装驻大连地区第一军事代表室, 辽宁大连 116005

收稿日期:2021-06-11 出版日期:2021-10-30 发布日期:2022-01-25
作者简介:陈玲玲(1980—),女,工程师,主要从事船用电气研究。|王坤(1985—),男,工程师,主要从事船舶电力系统保护研究。|周春龙(1976—),男,高级工程师,主要从事船用电器研究与开发。

Simulation and Experimental Research on Current Injection DC Circuit Breaker

CHEN Lingling¹, WANG Kun², ZHOU Chunlong¹

1. Shanghai Electrical Apparatus Research Institute (Group) Co.,Ltd.,Shanghai 200063,China
2. Military Representative Office in the 426 Shipyard,Dalian 116005,China

Received:2021-06-11 Online:2021-10-30 Published:2022-01-25

摘要/Abstract

摘要：

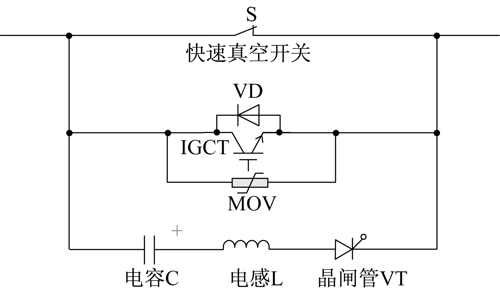

为了解决常规电流注入式直流断路器额定开断电流冲击与小电流开断时间长问题,在其两端并联IGCT支路实现额定电流开断,并通过强迫换流实现短路电流开断。针对60 kA短路开断过程中出现的快速真空开关二次过零现象,分析了快速真空开关燃弧电流的过零速率与过零时刻开距对过零截止的影响,在此基础上提出了改进措施,并通过仿真及试验验证了措施的有效性及实际应用的可行性。

关键词: 电流注入式直流断路器, 快速真空开关, 零休时间, 过零速率, 开距

Abstract:

In order to solve the rated breaking current impact and long breaking time of small current of the conventional current injection type DC circuit breaker,IGCT branch is connected in parallel at both ends of the current injection DC circuit breaker to achieve rated current breaking,and through forced commutation to achieve short-circuit current breaking.Aiming at the secondary zero-crossing phenomenon of the fast vacuum switch during the 60 kA short circuit breaking process,the influence of the zero-crossing rate of the arcing current and the distance at the zero-crossing time of the fast vacuum switch on the zero-crossing cut-off is analyzed,on this basis,improvement measures are proposed.The effectiveness of the measures and the feasibility of practical application are verified through simulation and experiments.

Key words: current injection type DC circuit breaker, fast vacuum switch, zero rest time, zero crossing rate, open distance

中图分类号:

TM561

陈玲玲, 王坤, 周春龙. 电流注入式直流断路器的仿真与试验研究[J]. 电器与能效管理技术, 2021, 0(10): 42-47.

CHEN Lingling, WANG Kun, ZHOU Chunlong. Simulation and Experimental Research on Current Injection DC Circuit Breaker[J]. LOW VOLTAGE APPARATUS, 2021, 0(10): 42-47.

图/表 11

图1

图2

图3

图4

图5

图6

图7

图8

图9

图10

图11

参考文献 13

[1]	陈德桂. 直流开断技术的进展与新型直流断路器[J]. 低压电器, 2014(21):1-5.
[2]	吴翊, 荣命哲, 钟建英, 等. 中高压直流开断技术[J]. 高电压技术, 2018, 44(2):337-346.
[3]	周柳. 快速真空开关的仿真与试验研究[J]. 电器与能效管理技术, 2020(7):59-64.
[4]	吴益飞, 胡杨等. 中压直流开断技术研究综述[J]. 供用电, 2018, 35(6):12-16.
[5]	施源. 400 V/450 A混合式限流断路器阶段分析及参数设计[J]. 电器与能效管理技术, 2018(7):23-27.
[6]	杨锋, 高海林, 江壮贤, 等. 双向强迫换流型直流限流断路器的分析与设计[J]. 中国电机工程学报, 2017, 37(9):2701-2708.
[7]	江壮贤, 庄劲武, 王晨, 等. 双向非一致混合型真空直流断路器的分析与设计[J]. 中国电机工程学报, 2013, 33(36):142-147.
[8]	丁培, 刘志远, 罗金辉, 等. 基于KEMA电弧模型的SF₆断路器直流分量开断能力研究[J]. 高压电器, 2020, 56(12):75-82.
[9]	高俊珍, 淡淑恒, 顾崴, 等. 机械式高压直流断路器开断性能试验研究[J]. 高压电器, 2020, 56(11):111-115,123.
[10]	栗静男, 金晶, 郑峰. 基于超导限流器混合式直流断路器开断特性分析[J]. 广东电力, 2020, 33(8):1-10.
[11]	臧艺娜, 石晶, 陈红坤. 直流真空断路器换流频率对开断特性影响研究[J]. 真空科学与技术学报, 2019, 39(5):374-380.
[12]	艾绍贵, 姚晓飞, 史雯, 等. 快速真空断路器分闸速度对短路电流开断燃弧时间窗口的影响[J]. 高压电器, 2020, 56(5):8-12.
[13]	张长虹, 杨旭, 黎卫国, 等. 断路器开断短路电流累积烧蚀效应研究[J]. 高压电器, 2020, 56(2):53-61.
