基于隧道磁阻效应的剩余电流检测方法研究

doi:10.16628/j.cnki.2095-8188.2025.05.004

摘要/Abstract

摘要：

剩余电流是电力系统的一个重要监测量。针对现有电磁电流互感器法、磁调制法等剩余电流检测方法在测量多种剩余电流时有一定缺陷,且在检测精度、灵敏度、零漂等性能方面各自存在不足,提出一种基于隧道磁阻效应的剩余电流检测方法。采用隧道磁阻传感器及平均值识别方法实现交流、脉动直流等多种典型剩余电流波形的测量与识别,利用建模仿真分析部分参数对测量的影响,并利用粒子群优化算法优化传感器部分参数的取值,提升传感器性能。经试验,测量精度达到5%,识别准确率达到97%。

关键词: 隧道磁阻效应, 剩余电流, 波形测量与识别, 粒子群优化算法

Abstract:

Residual current is an important monitoring parameter in power systems.Aiming at the certain defects existing in the residual current detection methods such as electromagnetic current transformer method and magnetic modulation method when measuring various residual currents,and the respective shortcomings in terms of detection accuracy,sensitivity,zero drift and other performance aspects,a residual current detection method based on the tunnel magnetoresistance effect is proposed.The tunnel magnetoresistive sensor and the average value recognition method are used to measure and identify the waveform of various typical residual currents such as AC and pulsating DC.The influence of some parameters on the measurement is analyzed by building a model and simulation,and the particle swarm optimization algorithm is used to optimize the values of some parameters of the sensor to improve the performance of the sensor.Through experiments,the measurement accuracy reaches 5% and the recognition accuracy reaches 97%.

Key words: tunnel magnetoresistance effect, residual current, waveform detection and recognition, particle swarm optimization (PSO) algorithm

中图分类号:

TM933

王庚环, 陈威, 许海波. 基于隧道磁阻效应的剩余电流检测方法研究[J]. 电器与能效管理技术, 2025, 0(5): 25-33.

WANG Genghuan, CHEN Wei, XU Haibo. Research on Residual Current Detection Method Based on Tunnel Magnetoresistance Effect[J]. LOW VOLTAGE APPARATUS, 2025, 0(5): 25-33.

图/表 18

图1

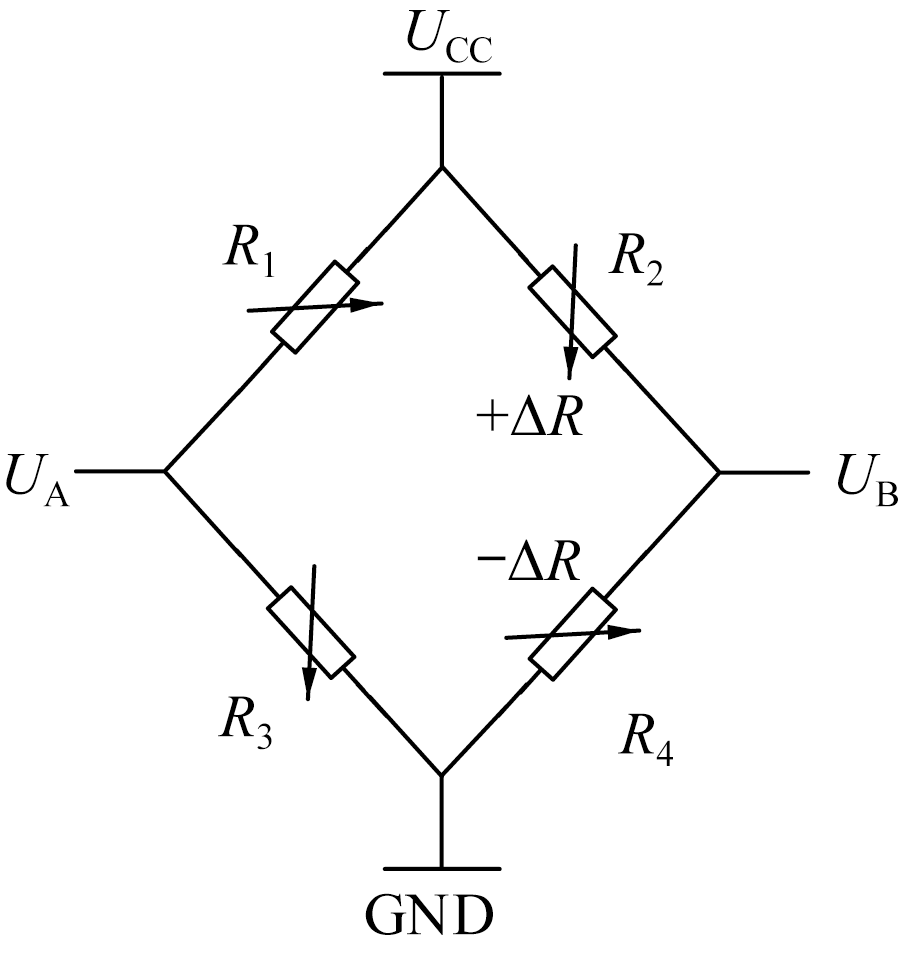

图2

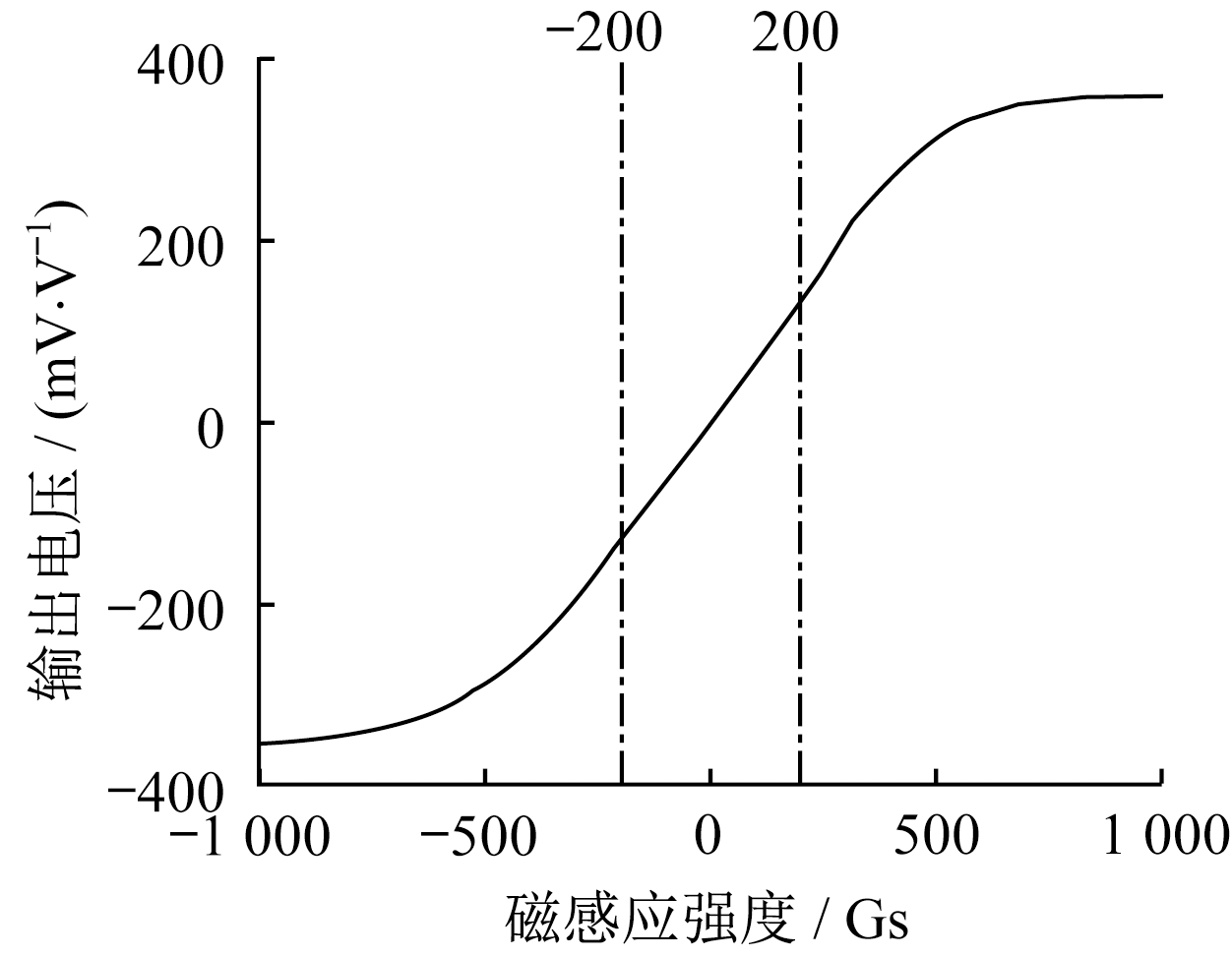

图3

图4

图5

图6

表1

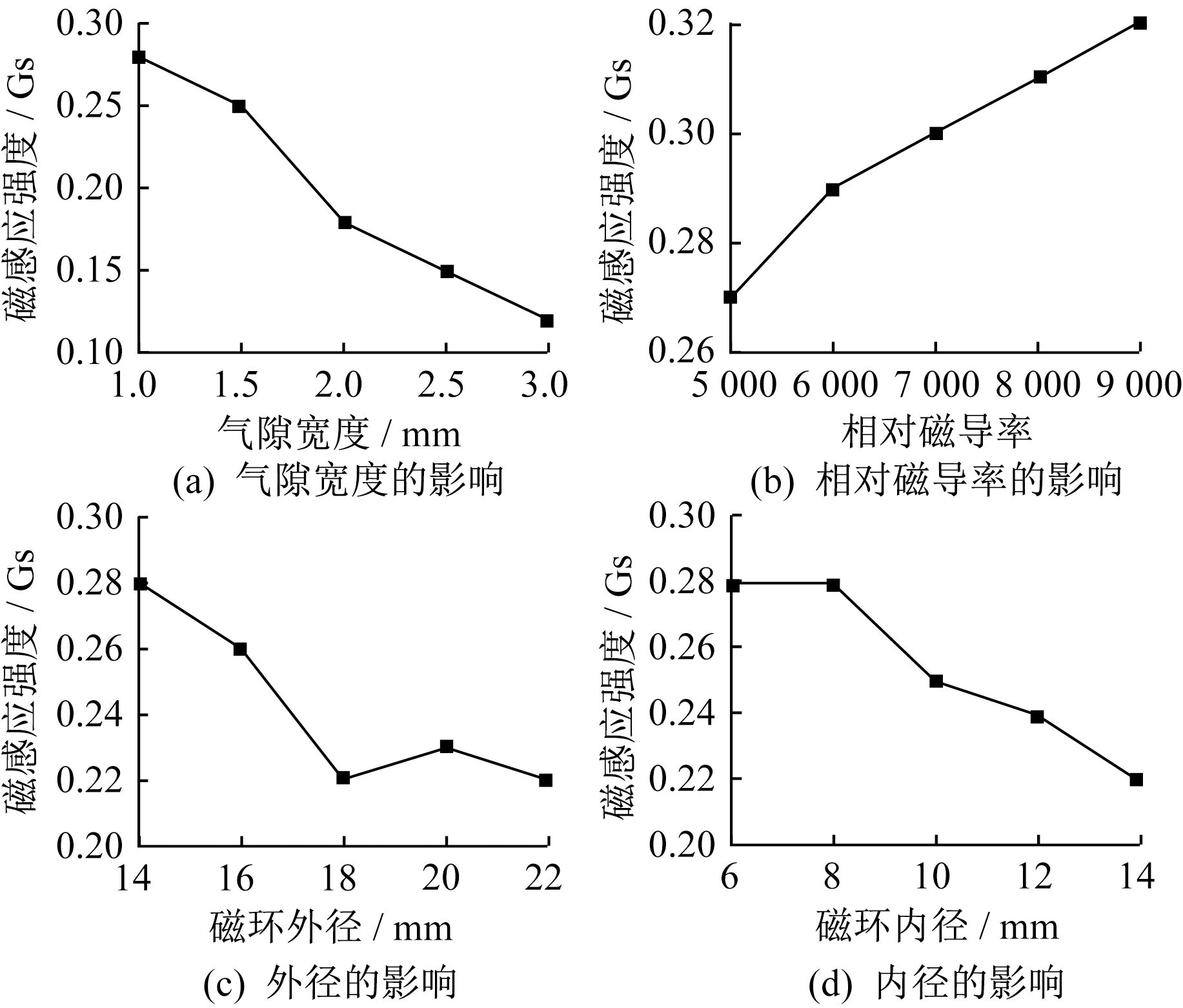

图7

图8

图9

表2

表3

图10

图11

表4

图12

图13

表5

参考文献 22

[1]	李奎, 陆俭国, 武一, 等. 自适应漏电保护技术及其应用[J]. 电工技术学报, 2008, 23(10):53-57.
[2]	赵发平, 孙环宇, 佘彦杰, 等. 剩余电流动作保护器失效模式分析[J]. 电器与能效管理技术, 2024(1):47-55.
[3]	李彤. 复杂波形条件下剩余电流检测系统的技术研究[D]. 昆明: 昆明理工大学, 2022.
[4]	杨军, 徐君芳, 蒋莹婷. 全电流敏感型剩余电流动作保护器设计[J]. 现代建筑电气, 2018, 9(7):35-37.
[5]	李倩, 李奎, 王尧, 等. 脉动直流剩余电流下AC型漏电断路器动作特性分析[J]. 河南理工大学学报(自然科学版), 2020, 39(3):100-107.
[6]	SRIWAT I, NUR L L, MUSRAWATI M, et al. Early leakage protection system of LPG (Liquefied Petroleum Gas) based on ATMega 16 microcontroller[C]// IOP Conference Series: Materials Science and Engineering. 2018,336(1):12-15.
[7]	SUTANTO E, CHANDRA F, GONNELLI E, et al. Residual current measurement using helmholtz coil configuration with different current flow[J]. International Journal of Electrical and Computer Engineering (IJECE), 2018, 8(3):1432-1441.
[8]	STANISLAW C, KRZYSZTOF D, JACEK K, et al. Improving sensitivity of residual current transformers to high frequency earth fault currents[J]. Archives of Electrical Engineering, 2017, 66(3):485-494.
[9]	陈永亮, 孙吉升. 剩余电流保护电器发展研究[J]. 电器与能效管理技术, 2019,(15):55-58.
[10]	戴强, 马顺青, 冶海平, 等. 新型变电站高压开关柜漏电火灾在线监测算法[J]. 高压电器, 2024, 60(5):206-213.
[11]	谢志远, 顾育先. 基于STM32的开环霍尔电流传感器的温度补偿研究[J]. 光电子技术, 2020, 40(1):63-69.
[12]	马铁峰. 磁调制式直流剩余电流保护器的研究和设计[J]. 电器与能效管理技术, 2020(7):51-58.
[13]	CHENG D, ZHANG B, XIONG S, et al. Residual current detection prototype and simulation method in low voltage DC system[J]. IEEE Access, 2022,10:51100-51109.
[14]	卢志军. 基于磁通门式B型电流互感器的剩余电流检测技术研究[D]. 上海: 上海电机学院, 2023.
[15]	汪倩, 陈思磊, 刘家欣, 等. 低压直流系统剩余电流检测技术研究综述[J]. 高压电器, 2023, 59(6):1-12.
[16]	WANG S, LI H, LIU Q, et al. Design of a DC residual current sensor based on the improved DC component method[C]// 2020 IEEE Power & Energy Society General Meeting (PESGM), 2020:1-5.
[17]	HU X, DUAN X, ZHANG W, et al. Design and optimization of multi-stage TMR sensors for power equipment AC/DC leakage current detection[J]. Sensors, 2023,23:47-49.
[18]	周婧. 隧穿磁阻型电流传感技术研究[D]. 武汉: 华中科技大学, 2022.
[19]	黄晓龙. 基于隧道磁阻效应的高频电磁感应电流检测技术研究[D]. 太原: 中北大学, 2021.
[20]	胡晓旭. 基于隧道磁阻效应的交直流漏电流传感与测量系统设计[D]. 重庆: 重庆大学, 2023.
[21]	汪自虎, 王文天, 惠慧, 等. 基于近邻成分分析与优化核极限学习机的光伏接入配电网漏电识别[J]. 高压电器, 2024, 60(6):203-211.
[22]	张弦, 张然, 侯鹏, 等. 储能系统直流电弧故障的检测与保护技术的研究及应用[J]. 电器与能效管理技术, 2024(8):91-99.

参数	数值	参数	数值
相对磁导率μ_r	5 000	磁环厚度δ/mm	4
气隙宽度σ/mm	3	导体流过电流/mA	30
磁环内径r₁/mm	12	导体直径/mm	1.5
磁环外径r₂/mm	20

剩余电流波形	平均值/峰值	判别标准
平滑直流	1.000 0	平均值=峰值
正弦交流	0.636 0	平均值>1/2峰值
滞后角0°的脉动直流	0.318 1	1/4峰值<平均值<1/2峰值
滞后角90°的脉动直流	0.159 2	1/8峰值<平均值<1/4峰值
滞后角135°的脉动直流	0.046 6	平均值<1/8峰值

剩余电流波形	平均值与峰值关系式	实际标准
平滑直流	I_avg=I_m	平均值>7/8峰值
正弦交流	I_avg=0.636 0I_m	1/2峰值<平均值<7/8峰值
滞后角0°的脉动直流	I_avg=0.318 1I_m	1/4峰值<平均值<1/2峰值
滞后角90°的脉动直流	I_avg=0.159 2I_m	1/8峰值<平均值<1/4峰值
滞后角135°的脉动直流	I_avg=0.046 6I_m	平均值<1/8峰值
0°脉动直流+6 mA平滑直流	I_avg=0.318 1I_m+ 3×10^-3	1/2峰值<平均值<3/4峰值
90°脉动直流+6 mA平滑直流	I_avg=0.159 2I_m+ 1.5×10^-3	1/8峰值<平均值<1/4峰值
135°脉动直流+6 mA平滑直流	I_avg=0.046 6I_m+ 0.75×10^-3	平均值<1/8峰值

电流类型	被测电流/mA
电流类型	10	30	50	100	150
AC型	51.12	147.35	243.84	485.50	726.31
0°脉动直流	26.80	75.02	123.38	243.79	364.41
90°脉动直流	14.55	38.54	62.80	122.87	182.95
135°脉动直流	5.68	12.71	19.77	37.41	55.18
0°脉动直流+ 6 mA平滑直流	43.04	91.11	139.29	260.01	379.94
90°脉动直流+ 6 mA平滑直流	22.84	46.65	70.84	131.49	191.58
135°脉动直流+ 6 mA平滑直流	14.15	20.86	27.93	45.80	63.32

电流类型	平均动作值/mA	额定动作值 (I_N=30 mA)	准确率/%	文献[3]准确率/%
AC型	29.20	0.50I_N~I_N	100	100
0°脉动直流	30.12	0.35I_N~1.40I_N	98	98
90°脉动直流	28.75	0.25I_N~1.40I_N	98	98
135°脉动直流	30.29	0.11I_N~1.40I_N	97	98
0°脉动直流+ 6 mA平滑直流	30.13	0.50I_N~1.40I_N	99	99
90°脉动直流+ 6 mA平滑直流	29.1	0.50I_N~1.40I_N	98	99
135°脉动直流+ 6 mA平滑直流	28.92	0.50I_N~1.40I_N	98	99
