磁调制式直流剩余电流保护器的研究和设计

doi:10.16628/j.cnki.2095-8188.2020.07.009

电器与能效管理技术 ›› 2020, Vol. 592 ›› Issue (7): 51-58.doi: 10.16628/j.cnki.2095-8188.2020.07.009

磁调制式直流剩余电流保护器的研究和设计

马铁峰

二一三电器(上海)有限公司, 上海 201802

收稿日期:2020-03-28 出版日期:2020-07-30 发布日期:2020-08-10
作者简介:马铁峰(1980—),男,工程师,主要从事低压电器的研究和开发。

Research and Design of Magnetic Modulation DC Residual Current Protector

MA Tiefeng

213 Electrical Appliances (Shanghai) Co.,Ltd., Shanghai 201802, China

Received:2020-03-28 Online:2020-07-30 Published:2020-08-10

摘要/Abstract

摘要：

目前国内充电桩普遍采用A型剩余电流保护器,而其存在保护局限性,无法有效地对充电桩故障进行全方位的保护。为了满足充电桩行业的发展需求,设计了一种磁调制式直流剩余电流保护器。对磁调制器工作原理进行数学建模分析,对磁调制器一次绕组、二次绕组、被测负载电流的关系进行了分析,采用双磁芯磁调制技术方案,磁调制式直流剩余电流保护器可实现A型剩余电流保护器+DC 6 mA剩余电流保护器组合保护功能。

关键词: 磁调制, 剩余电流保护器, 充电桩, 软件设计

Abstract:

At present,A-type residual current protector is used in the main charging piles in China.Due to the protection limitation of A-type residual current protector,it is unable to effectively protect the charging pile fault in an all-round way.In order to meet the development needs of the charging pile industry,this paper studies and designs a magnetic modulation DC residual current protector.The mathematical model of the working principle of the magnetic modulator is analyzed,and the relationship between the primary winding,the secondary winding and the measured load current of the magnetic modulator is analyzed.The design adopts the double core magnetic modulation technology scheme.The magnetic modulation DC residual current protector can realize the combined protection function of the DC 6 mA residual current protector and the A-type residual current protector.

Key words: magnetic modulation, residual current protector, charging post, software design

中图分类号:

TM774

马铁峰. 磁调制式直流剩余电流保护器的研究和设计[J]. 电器与能效管理技术, 2020, 592(7): 51-58.

MA Tiefeng. Research and Design of Magnetic Modulation DC Residual Current Protector[J]. LOW VOLTAGE APPARATUS, 2020, 592(7): 51-58.

图/表 13

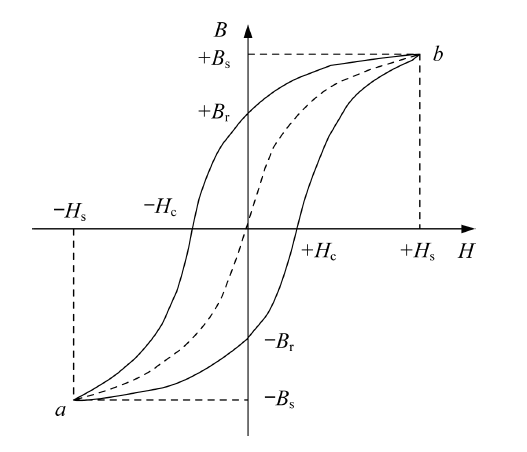

图1

图2

图3

图4

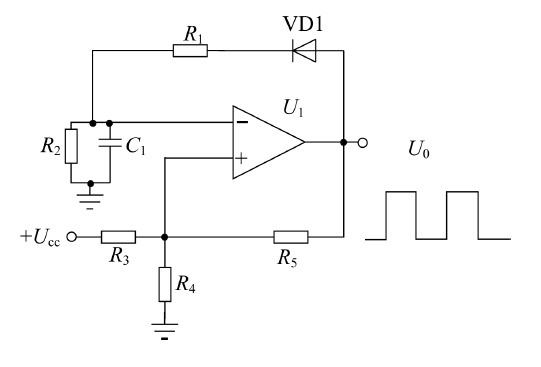

图5

图6

图7

图8

图9

图10

图11

表1

图12

参考文献 10

[1]	曾维鲁, 向小民. 相位差式磁调制直流测试方法[J]. 电测与仪表, 1998(8):24-27.
[2]	陈永亮, 孙吉升. 带直流分量检测的剩余电流保护装置研究[J]. 电器与能效管理技术, 2018(14):37-41.
[3]	王尧, 李奎, 郭志涛. 磁调制式直流漏电流互感器[J]. 电工电能新技术, 2012,31(2):69-73.
[4]	陈爽. 直流漏电保护技术的研究[D]. 天津:河北工业大学, 2012.
[5]	蔡元宇. 电路及磁路[M]. 北京: 高等教育出版社, 2001.
[6]	王汝文, 宋政湘, 张国钢. 电器智能化原理及应用[M] 北京: 电子工业出版社, 2009.
[7]	刘延冰, 李红斌, 叶国雄, 等. 电子互感器原理、技术及应用[M]. 北京: 科学技术出版社, 2009.
[8]	丁扣祥, 王维, 徐立. 基于单磁芯结构的磁调制式直流漏电流互感器[J]. 信息技术, 2014(13):131-133,136.
[9]	曾峰, 鲍光海. B型剩余电流保护器设计[J]. 电器与能效管理技术, 2019(18):31-36.
[10]	杨红艺, 葛世伟, 刘超, 等. 具有自动重合闸功能的剩余电流保护断路器出线端雷击过电压损坏及防护研究[J]. 电器与能效管理技术, 2019(12):36-41.

合金成分	磁饱和度 B_s/T	居里温度 T_c/℃	娇顽力 H_c/(A·m^-1)	起始磁导率 μ_o/(mH·m^-1)	最大磁导率 μ_m/(mH·m^-1)	电阻率 ρ/(μΩ·cm)	牌号
46NiFe	≥1.50	400	≤12	2.5~4.5	22.5~45.0	45	1J46
50NiFe	≥1.50	500	≤8.8	2.8~5.9	31.0~65.0	45	1J50
65Ni2.5 MoFe	≥1.20	530	≤6.4	—	200.0~43.0	45	1J67
76Ni5Cu2CrFe	≥0.75	400	≤4.8	18.8~31.3	75.0~225.0	55	1J76
77Ni4Mo5CuFe	≥0.60	350	≤2.0	35.7~75.0	175.0~312.0	55	1J77
79Ni4MoFe	≥0.75	450	≤4.8	15.0~32.0	87.5~275.0	55	1J79
80Ni3CrFe	≥0.65	330	≤4.8	17.5~44.0	75.0~200.0	62	1J80
80Ni5MoFe	≥0.70	400	≤4.8	20.0~75.0	87.5~325.0	56	1J85
81Ni6MoFe	≥0.60	430	≤4.0	12.5~62.5	100.0~250.0	60	1J86
