一种斜率检测谷底导通控制一次侧反馈准谐振反激电路

doi:10.16628/j.cnki.2095-8188.2023.02.005

电器与能效管理技术 ›› 2023, Vol. 0 ›› Issue (2): 22-30.doi: 10.16628/j.cnki.2095-8188.2023.02.005

一种斜率检测谷底导通控制一次侧反馈准谐振反激电路

肖健¹, 万陆峰², 林见文¹, 王君彦³, 张家恺³

1.国网福建省电力有限公司龙岩供电公司, 福建龙岩 364000
2.国网江西省电力有限公司鹰潭供电分公司, 江西鹰潭 335000
3.国网新疆电力有限公司, 新疆乌鲁木齐 830000

收稿日期:2022-06-25 出版日期:2023-02-28 发布日期:2023-03-21
作者简介:肖健(1995—),男,工程师,主要从事电力电子变流技术研究和电气工程设计。|万陆峰(1995—),男,工程师,主要从事电力电子变流技术研究和电气工程设计。|林见文(1996—),男,工程师,主要从事电力电子变流技术研究和电气工程设计。

Primary Side Feedback Quasi-Resonant Flyback Circuit with Slope Detection Valley Bottom Conduction Control

XIAO Jian¹, WAN Lufeng², LIN Jianwen¹, WANG Junyan³, ZHANG Jiakai³

1. Longyan Power Supply Company,State Grid Fujian Electric Power Co.,Ltd., Longyan 364000, China
2. Yingtan Power Supply Company,State Grid Jiangxi Electric Power Co.,Ltd., Yingtan 335000, China
3. State Grid Xinjiang Electric Power Co.,Ltd., Urumqi 830000, China

Received:2022-06-25 Online:2023-02-28 Published:2023-03-21

摘要/Abstract

摘要：

针对准谐振工作模式的反激电路的开关管开通损耗高、开通时du/dt大导致EMI差的问题,提出一种斜率检测谷底导通控制方法。有效提高了谷底电压的检测精度,降低了开关管的开通电压,降低了开通损耗;减小了开通时开关管的du/dt,改善了电路的电磁干扰(EMI)性能。详细分析反激电路及所提控制方法的原理和工作过程,以及所提控制方法对电路EMI特性的影响,并设计了关键参数。最后,仿真和实验给出了样机在功率20~40 W,输入电压DC 430 V,输出恒流DC 1.05 A的效率曲线和EMI特性曲线,并与目前广泛运用的去磁检测法对比,验证了所提出控制方法的有效性。

关键词: 准谐振反激电路, 一次侧反馈, 斜率检测谷底导通, 电磁干扰, 开关损耗

Abstract:

Aiming at the problems of high switching loss and large du/dt leads to poor EMI of flyback circuit in quasi resonant mode,a valley bottom conduction control method for slope detection is proposed,which effectively improves the detection accuracy of valley bottom voltage,reduces the on voltage of switch tube and reduces the turn on loss.The du/dt of the switch is reduced and the EMI performance of the circuit is improved.Flyback circuit and the principle and working process of the proposed control method are analyzed in detail,the influence of the proposed control method on the EMI characteristics of the circuit is analyzed,and the key parameter design is carried out.Finally,the efficiency curve and EMI characteristic curve of the prototype at power 20~40 W,input DC 430 V and output constant current DC 1.05 A are given.Compared with the widely used demagnetization detection method,the effectiveness of the proposed method is illustrated.

Key words: quasi resonant flyback circuit, primary side feedback, slope detection valley bottom conduction, electromagnetic interference(EMI), switching loss

中图分类号:

TM46

肖健, 万陆峰, 林见文, 王君彦, 张家恺. 一种斜率检测谷底导通控制一次侧反馈准谐振反激电路[J]. 电器与能效管理技术, 2023, 0(2): 22-30.

XIAO Jian, WAN Lufeng, LIN Jianwen, WANG Junyan, ZHANG Jiakai. Primary Side Feedback Quasi-Resonant Flyback Circuit with Slope Detection Valley Bottom Conduction Control[J]. LOW VOLTAGE APPARATUS, 2023, 0(2): 22-30.

图/表 20

图1

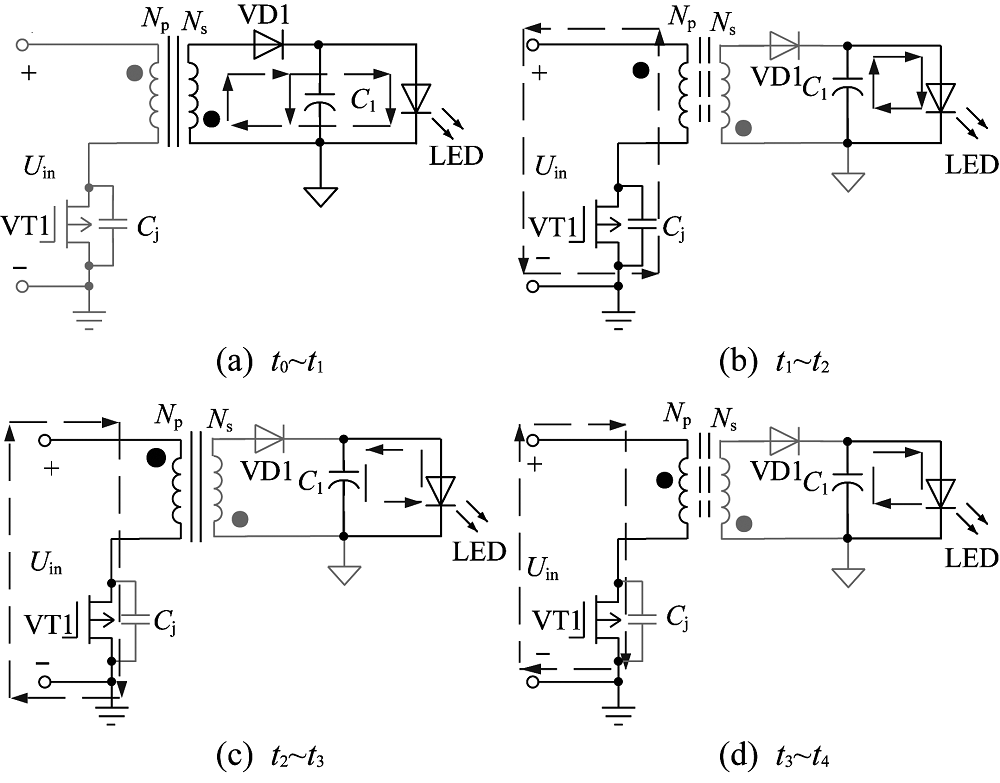

图2

图3

图4

图5

图6

图7

表1

图8

图9

图10

图11

图12

图13

表2

图14

图15

图16

图17

图18

参考文献 14

[1]	刘松, 廖建军, 张纯亚. 基于初级控制技术的DC/DC反激开关电源设计[J]. 电器与能效管理技术, 2019(16):68-72.
[2]	唐志扬, 胡健, 焦提操, 等. 用于直流微电网互联的双向DC-DC变换器设计[J]. 电力电容器与无功补偿, 2022, 43(5):148-155.
[3]	付鹏, 张恒浩, 尹华. 一种机载宽输入DC/DC变换器设计[J]. 电器与能效管理技术, 2021(2):75-80.
[4]	XU S, WANG C, QIAN Q, et al. A single-switched high-switching-frequency quasi-resonant flyback converter with zero-current-switching and valley-switching[C]// 2019 IEEE Applied Power Electronics Conference and Exposition (APEC), 2019:2123-2127.
[5]	WANG C, XU S, SHEN W, et al. A single-switched high-switching-frequency quasi-resonant flyback converter[J]. IEEE Transactions on Power Electronics, 2019, 34(9):8775-8786. doi: 10.1109/TPEL.63
[6]	秦振, 牟少芳, 宋英杰, 等. 基于准谐振技术的宽电压范围双管反激电源设计[J]. 电源学报, 2019, 17(2):79-83. doi: 10.13234/j.issn.2095-2805.2019.2.79
[7]	XU S, SHEN W, QIAN Q, et al. An efficiency optimization method for a high frequency quasi-ZVS controlled resonant flyback converter[C]// 2019 IEEE Applied Power Electronics Conference and Exposition (APEC), 2019:2957-2961.
[8]	刘钊. 准谐振反激电源的设计与研究[D]. 哈尔滨: 哈尔滨工业大学, 2018.
[9]	吴强. 具有同步整流的动态谷底导通模式高精度恒流一次侧反馈电源控制器集成方案研究[D]. 西安: 西安电子科技大学, 2017.
[10]	WU W, LIANG T, CHEN K, et al. Quasi-resonant flyback converter with new valley voltage detection mechanism[C]// 2018 IEEE Applied Power Electronics Conference and Exposition (APEC), 2018:767-770.
[11]	刘小瑞. 高恒流精度一次侧控制反激式LED驱动设计[D]. 武汉: 华中科技大学, 2016.
[12]	KOO G, MOON S, KIM J. A new valley-detection method for the quasi-resonance switching[C]// 2010 Twenty-Fifth Annual IEEE Applied Power Electronics Conference and Exposition (APEC), 2010:540-543.
[13]	张亮. 单级PFC反激式LED驱动电路效率的分析与研究[D]. 成都: 电子科技大学, 2014.
[14]	蔡可迪, 林维明. 一种斜率检测方法的一次侧控制准谐振LED驱动电源[C]// 中国电工技术学会电力电子学会第十六届学术年会论文集, 2018:2515-2520.

参数	数值	参数	数值
直流输入U_in/V	430	输出电流I₀/A	1.05
额定功率P₀/W	40	激磁电感L_P/μH	1 100
变压器匝比	47/24	采样电阻R₁/Ω	0.43
漏感L_k/μH	5	输出电压/V	19~38
R_RCD/kΩ	50	C_RCD/μF	0.47

参数	数值	参数	数值
输入电压/ V	430	MOS管	D4N80E
输出电流/ A	1.05	输出二极管	US5G
输出功率/ W	40	输出电解/(μF/V)	320/100
N_p/N_s	47/24	激磁电感/μH	1 100
