交流接触器短路环抗断裂性能优化

doi:10.16628/j.cnki.2095-8188.2023.01.006

摘要/Abstract

摘要：

针对交流接触器中短路环断裂导致动铁心振动的问题,以减小碰撞能量对短路环影响为切入点,优化短路环的抗断裂性能。运用有限元法对短路环装配应力进行分析,进而剖析短路环的断裂机理,并通过交流接触器机械寿命测试对仿真结果进行验证。通过仿真研究短路环装配、线圈单元匝数、电磁系统反力、电磁系统动铁心结构对短路环抗断裂能力的影响,并对结果进行试验验证。结果表明,提出的优化方案减小了碰撞能量对短路环的冲击,提高了短路环的抗断裂能力,为交流接触器短路环设计优化提供指导。

关键词: 短路环, 碰撞能量, 抗断裂性能, 优化

Abstract:

Aiming at the problem of the vibration of the moving circuit unit caused by the fracture of the shading ring in the AC contactor,the fracture resistance of the shading ring is optimized by reducing the impact of collision energy on the shading ring.The assembly stress of the shading ring is analyzed by the finite element method,and then the fracture mechanism of the shading ring is analyzed.The simulation results are verified by the mechanical durability test of the AC contactor.The influence of the shading ring assembly,turns of coil unit,reaction force of electromagnetic system and moving circuit unit structure of electromagnetic system on the fracture resistance of shading ring is studied by simulation.The results are verified by experiments.The results show that the proposed optimization scheme reduces the impact of collision energy on the shading ring,improves the fracture resistance of the shading ring,and provides the guidance for the design and optimization of the shading ring of AC contactor.

Key words: shading ring, collision energy, fracture resistance, optimization

中图分类号:

TM572.2

齐小军, 冯伟杰. 交流接触器短路环抗断裂性能优化[J]. 电器与能效管理技术, 2023, 0(1): 34-41.

QI Xiaojun, FENG Weijie. Optimization on Fracture Resistance of Shading Ring of AC Contactor[J]. LOW VOLTAGE APPARATUS, 2023, 0(1): 34-41.

图/表 20

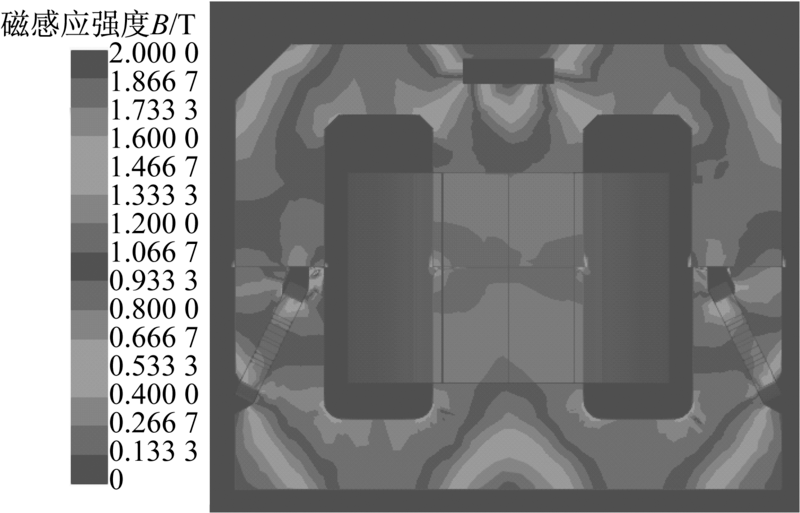

图1

图2

图3

图4

图5

图6

图7

图8

图9

表1

图10

图11

图12

图13

图14

图15

图16

图17

图18

表2

参考文献 15

[1]	苏秀苹, 田海波, 穆思叶. 智能交流接触器电磁系统结构设计与优化[J]. 电机与控制学报, 2020, 24(5):43-50.
[2]	李亚峰, 王发展, 王雁琨, 等. 接触器触头系统弹跳行为仿真及影响因素分析[J]. 机械科学与技术, 2021, 40(1):55-62.
[3]	陈才伟, 苏秀苹, 张娜. 交流接触器中分磁环的可靠性分析[J]. 科技资讯, 2011(31):45-46.
[4]	黄克鹏, 王发展, 赵明基, 等. 接触器触头弹跳行为规律分析及算法优化[J]. 重庆大学学报, 2021, 44(8):103-113.
[5]	杨春恩, 郑哲, 任万滨. 不同触点开距下交流接触器吸合过程的研究[J]. 电器与能效管理技术, 2022(6):10-14.
[6]	张志文, 章星栋, 朱映平, 等. 基于机械结构的交流接触器振动机理分析及优化[J]. 电器与能效管理技术, 2022(6):64-68.
[7]	许志红, 汤龙飞. 智能交流接触器一体化仿真及数字控制技术[J]. 中国电机工程学报, 2015, 35(11):2870-2878.
[8]	张娜, 韩建哲, 严美立. 分磁环参数对交流接触器电磁机构稳态的影响[J]. 煤炭技术, 2012, 31(2):55-57.
[9]	纽春萍, 陈德桂, 张敬菽, 等. 交流接触器E型电磁铁分磁环的仿真设计[J]. 系统仿真学报, 2005(7):1751-1753,1763.
[10]	康志宏, 王剑. 交流接触器短路环的设计分析[J]. 低压电器, 2012(2):10-12.
[11]	李瑞, 许志红. 基于Maxwell的交流电磁机构三维仿真设计[J]. 电器与能效管理技术, 2016(8):1-7,15.
[12]	黄仁灿. 基于Maxwell的交流接触器电磁系统优化仿真[J]. 电气开关, 2018, 56(5):48-52.
[13]	姬华, 何伟. 交流接触器吸合时间影响因素的试验与分析[J]. 电器与能效管理技术, 2021(5):37-40.
[14]	计新华, 郑彬, 张杰, 等. 交流接触器电寿命失效问题分析及验证[J]. 电器与能效管理技术, 2021(4):59-62.
[15]	闻邦椿. 机械设计手册:疲劳强度与可靠性设计[M]. 北京: 机械工业出版社, 2015.

项目		吸合相位角θ/(°)
项目		0	30	60	90	120	150
触头闭合时间	仿真/ms	10.45	9.60	11.45	16.00	14.95	12.40
	实测/ms	10.62	9.83	11.55	16.16	15.03	12.52
	误差/%	1.60	2.34	0.87	0.99	0.53	0.96

序号	优化方案描述	目标机械寿命循环动作次数/百万	实际机械寿命循环动作次数/百万
1	短路环装配结构优化	10	13.4
2	线圈单元匝数优化方案N=600	10	15.3
3	电磁系统反力优化方案A	10	16.2
4	动铁心单元减重方案	10	10.3
5	原设计方案	10	6.5
