下垂控制微电源的故障控制策略及等效模型*

doi:10.16628/j.cnki.2095-8188.2020.08.001

电器与能效管理技术 ›› 2020, Vol. 593 ›› Issue (8): 1-6.doi: 10.16628/j.cnki.2095-8188.2020.08.001

• 研究与分析 • 下一篇

下垂控制微电源的故障控制策略及等效模型^*

刘鑫, 牟龙华, 王俊凯

同济大学电气工程系,上海 201804

收稿日期:2020-04-11 出版日期:2020-08-30 发布日期:2020-09-10
作者简介:刘鑫(1996—),女,硕士研究生,研究方向为分布式发电与微电网继电保护。|牟龙华(1963—),男,教授,博士生导师,研究方向为电力系统继电保护、分布式发电与微电网、电能质量。|王俊凯(1996—),男,硕士研究生,研究方向为分布式发电与微电网继电保护。
基金资助:
* 中央高校基本科研业务费专项资金资助(22120200230)

Fault Control Strategy and Equivalent Model of Droop Control Micro-Sources

LIU Xin, MU Longhua, WANG Junkai

Department of Electrical Engineering,Tongji University,Shanghai 201804,China

Received:2020-04-11 Online:2020-08-30 Published:2020-09-10

摘要/Abstract

摘要：

根据下垂控制微电源在故障条件下必须满足的电流和电压约束,提出了基于虚拟阻抗限流、下垂限幅器稳压的故障控制策略,并建立了下垂控制微电源在正负序网络下的故障等效模型,进一步验证了故障等效模型的合理性。最后,通过MATLAB/Simulink仿真,验证了所提出故障等效模型的正确性以及故障控制策略的合理性。

关键词: 下垂控制, 微电网, 故障控制策略, 故障模型, 电流限幅

Abstract:

According to the current and voltage constraints of the droop control micro-sources under fault conditions,a fault control strategy based on the virtual impedance current limiting and droop limiter voltage regulation was proposed,the equivalent fault model of the droop control micro-sources under the positive and negative sequence network was established as well.The simulation results based on MATLAB/Simulink verify the correctness and rationality of the fault control strategy and fault model.

Key words: droop control, micro-grid, fault control strategy, fault model, current limit

中图分类号:

TM774

刘鑫, 牟龙华, 王俊凯. 下垂控制微电源的故障控制策略及等效模型^*[J]. 电器与能效管理技术, 2020, 593(8): 1-6.

LIU Xin, MU Longhua, WANG Junkai. Fault Control Strategy and Equivalent Model of Droop Control Micro-Sources[J]. LOW VOLTAGE APPARATUS, 2020, 593(8): 1-6.

图/表 13

图1

图2

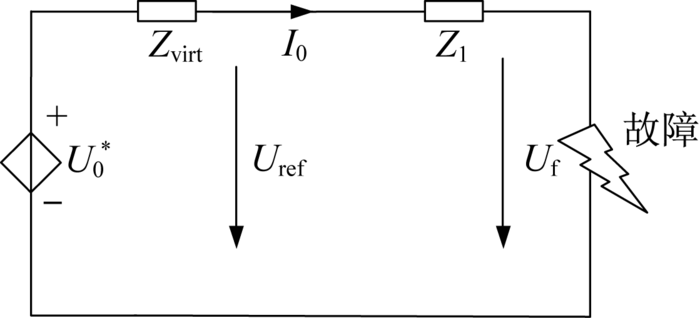

图3

图4

图5

图6

图7

图8

图9

图10

表1

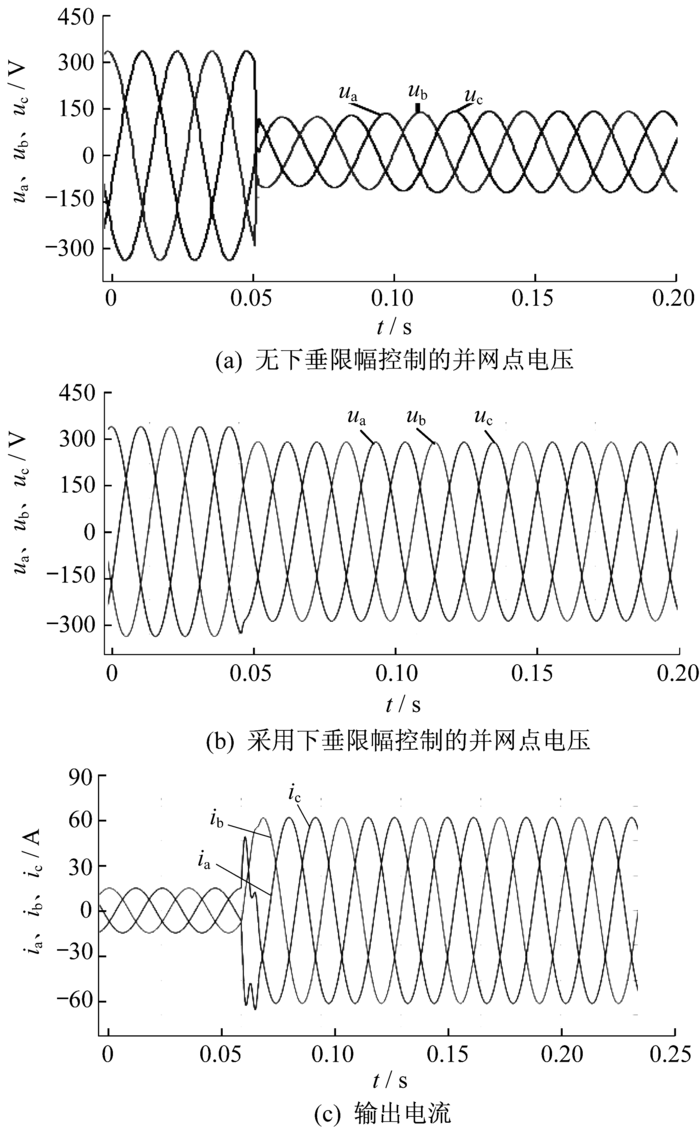

图11

图12

参考文献 19

[1]	MAHAMEDI B, FLETCHER J. Trends in the protection of inverter-based microgirds[J]. IET Generation,Transmission & Distribution, 2019,13(20):4511-4522.
[2]	陈虹妃, 张宸宇, 缪恵宇, 等. 虚拟同步机控制策略与下垂控制的比较[J]. 电器与能效管理技术, 2018(15):25-31,44.
[3]	高辉, 虞小辉, 曹佳男. 多类型电源接入的配电网分层优化运行控制研究[J]. 电器与能效管理技术, 2018(20):8-14.
[4]	王二永, 王帅. 基于自适应虚拟电阻的低压微电网下垂控制策略[J]. 电力系统保护与控制, 2020,48(2):144-149.
[5]	曾德辉, 潘国清, 王钢, 等. 含V/f控制DG的微电网故障分析方法[J]. 中国电机工程学报, 2014,34(16):2604-2611. doi: 10.13334/j.0258-8013.pcsee.2014.16.010
[6]	孔祥平, 张哲, 尹项根, 等. 含逆变型分布式电源的电网故障电流特性与故障分析方法研究[J]. 中国电机工程学报, 2013,33(34):65-74.
[7]	裴淑曼, 张军. 基于自适应虚拟阻抗的微电网控制策略研究[J]. 电测与仪表, 2017,55(12):82-87.
[8]	王成山, 孙晓倩. 含分布式电源配电网短路计算的改进方法[J]. 电力系统自动化, 2012,36(23):1-5.
[9]	刘倩如, 张宸宇, 袁晓冬, 等. 配电网中基于谐波虚拟阻抗的虚拟同步发电机控制策略[J]. 电器与能效管理技术, 2018(20):62-67.
[10]	张宗包, 袁荣湘, 赵树华, 等. 微电网继电保护方法探讨[J]. 电力系统保护与控制, 2010,38(18):204-209. doi: 10.7667/j.issn.1674-3415.2010.18.042
[11]	李松峰, 牟龙华, 郭文明, 等. 基于虚拟阻抗的恒压恒频微电源的故障控制策略[J]. 电工技术学报, 2018,33(3):581-590.
[12]	郭文明, 牟龙华, 刘爽, 等. U/f控制微电源的故障控制策略和故障模型分析[J]. 中国电机工程学报, 2017,37(4):1125-1136.
[13]	谢维兵, 刘敏, 周晓霞, 等. 含电压逆变型分布式电源配电网的短路电流计算[J]. 重庆大学学报, 2017,40(2):70-79.
[14]	吴争荣, 王钢, 李海锋, 等. 含分布式电源配电网的相间短路故障分析[J]. 中国电机工程学报, 2013,33(1):130-136.
[15]	谢桦, 张晓晨, 李娜. 基于虚拟同步发电机控制的逆变器仿真分析[J]. 电器与能效管理技术, 2018(8):43-48.
[16]	HOOSHYAR A, IRAVANI R. A new directional element for microgrid protection[J]. IEEE Transactions on Smart Grid, 2018,9(6):6862-6876. doi: 10.1109/TSG.2017.2727400
[17]	SHARMA A, PANIGRAHI B. Phase fault protection scheme for reliable operation of microgrids[J]. IEEE Transactions on Industry Applications, 2018,54(3):2646-2655. doi: 10.1109/TIA.2017.2787691
[18]	李科, 何辉, 唐喆. 一种实现优质电力园区分级供电的协调控制策略[J]. 浙江电力, 2018,37(4):68-74.
[19]	魏成伟, 雷鸣, 郑连清. 交流系统不对称故障时VSC-HVDC控制策略研究[J]. 电器与能效管理技术, 2018(2):25-31.

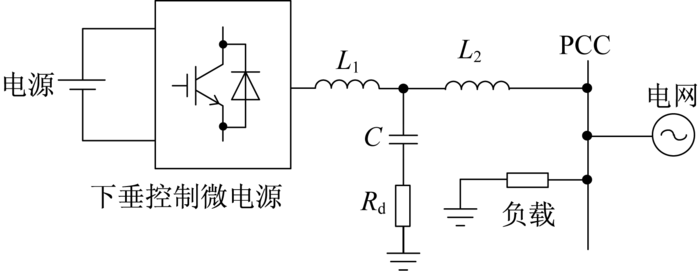

参数	数值	参数	数值
直流侧电压/V	800	L₁ /mH	0.6
电网侧电压/V	380	C/μF	1 500
P-U下垂系数/×10^-4	6	R_d/Ω	0.01
Q-f下垂系数/×10^-4	6	L₂/mH	2.6
下垂微电源额定功率/kVA	20	额定电流/A	40
