航空230 V变频交流接触器气体与真空电弧特性影响机理研究

doi:10.16628/j.cnki.2095-8188.2026.05.007

电器与能效管理技术 ›› 2026, Vol. 0 ›› Issue (5): 44-50.doi: 10.16628/j.cnki.2095-8188.2026.05.007

航空230 V变频交流接触器气体与真空电弧特性影响机理研究

杨楠, 陈均

贵州天义电器有限责任公司, 贵州遵义 563000

收稿日期:2026-01-06 出版日期:2026-05-30 发布日期:2026-06-09
作者简介:杨楠(1973—),男,研究员级高级工程师,主要从事继电器、接触器和控制装置产品研究。|陈均(1982—),男,正高级工程师,主要从事继电器和接触器产品研究。

Study on Influence Mechanisms of Gas and Vacuum Media Arc Characteristics for Aviation 230 V Variable-Frequency AC Contactors

YANG Nan, CHEN Jun

Guizhou Tianyi Electrical Co., Ltd., Zunyi 563000, China

Received:2026-01-06 Online:2026-05-30 Published:2026-06-09

摘要/Abstract

摘要：

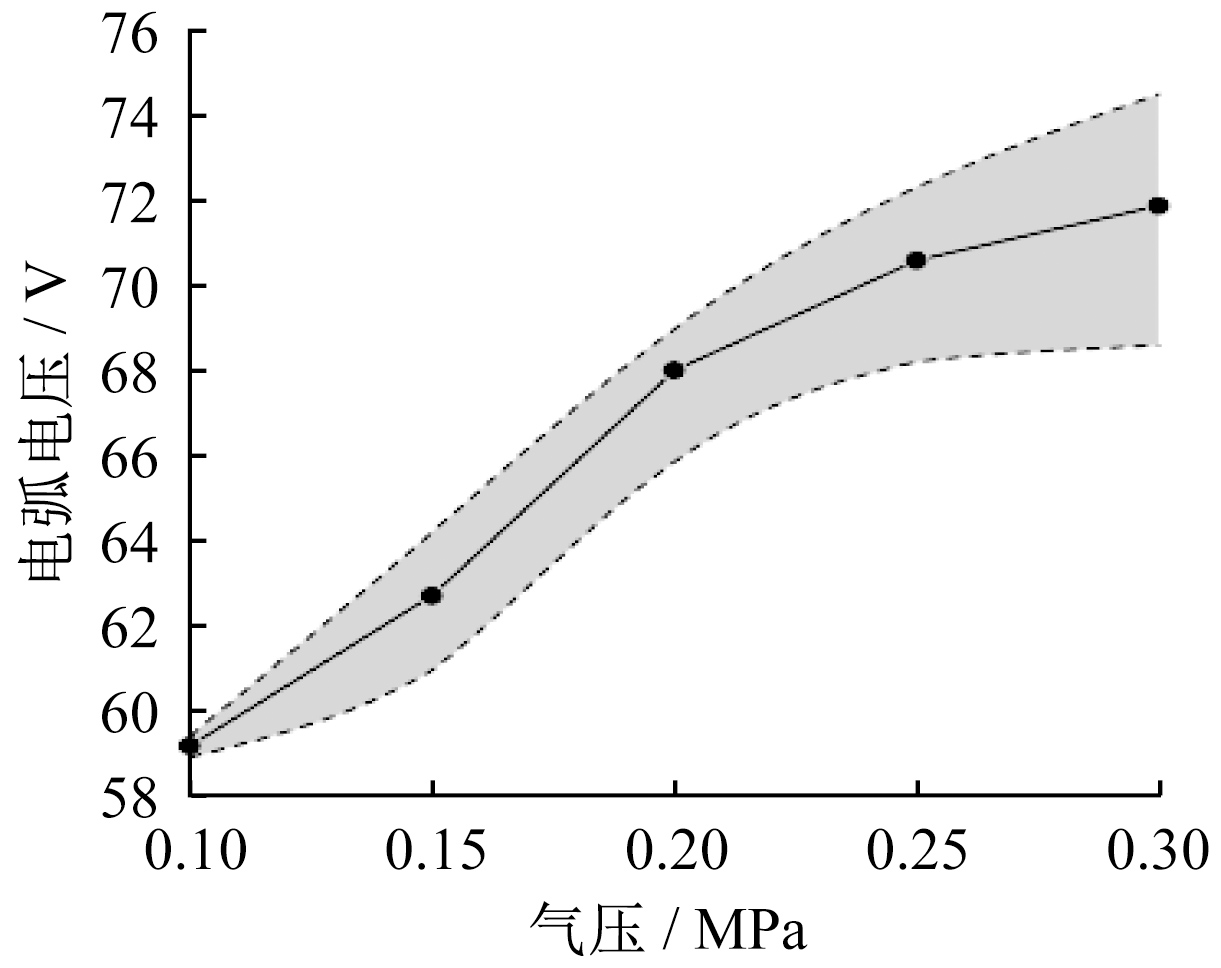

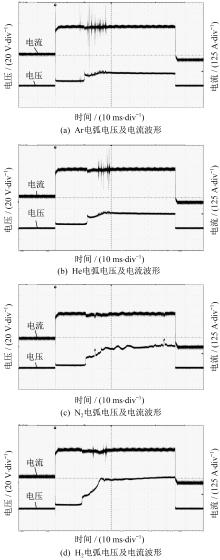

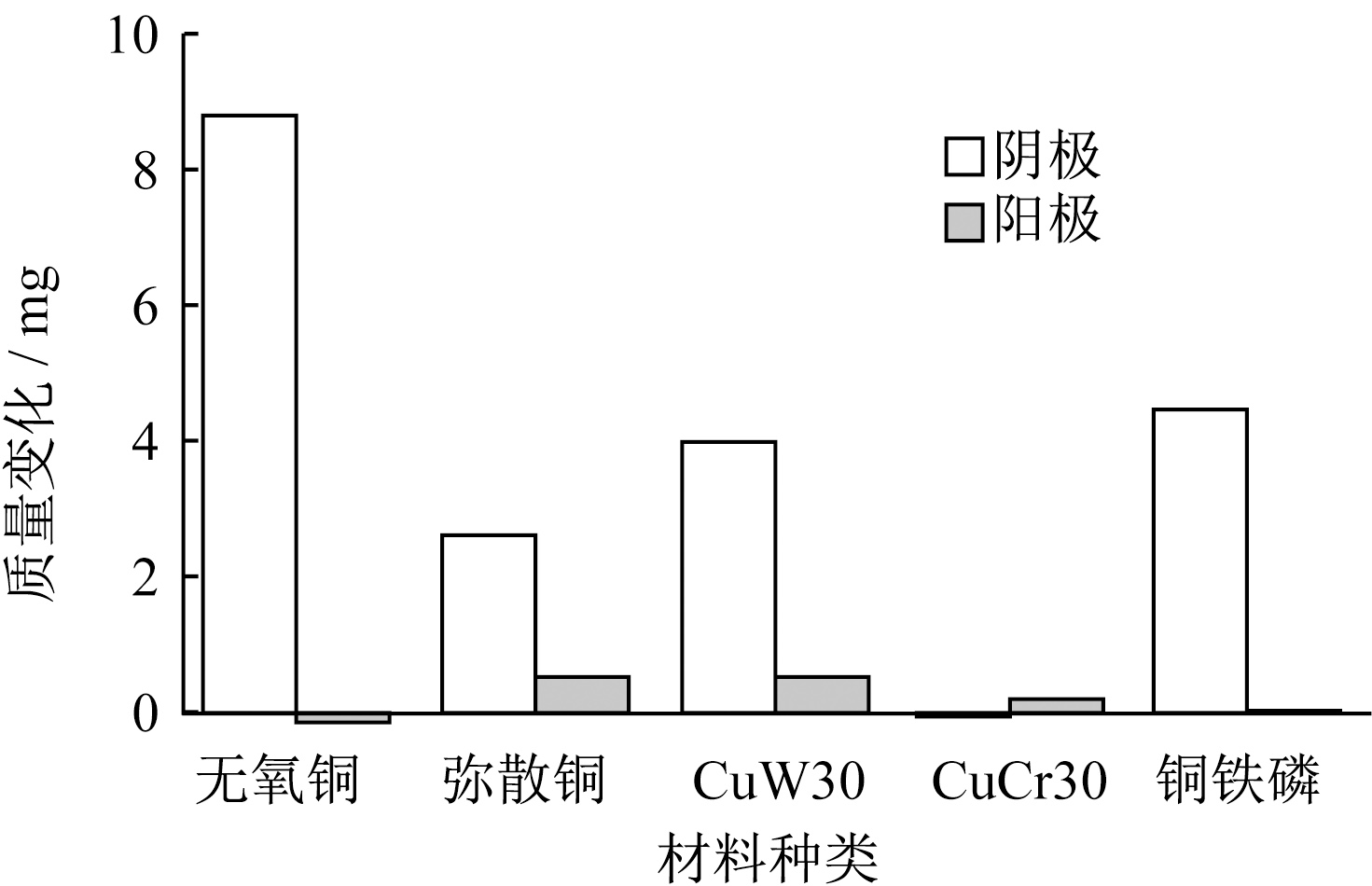

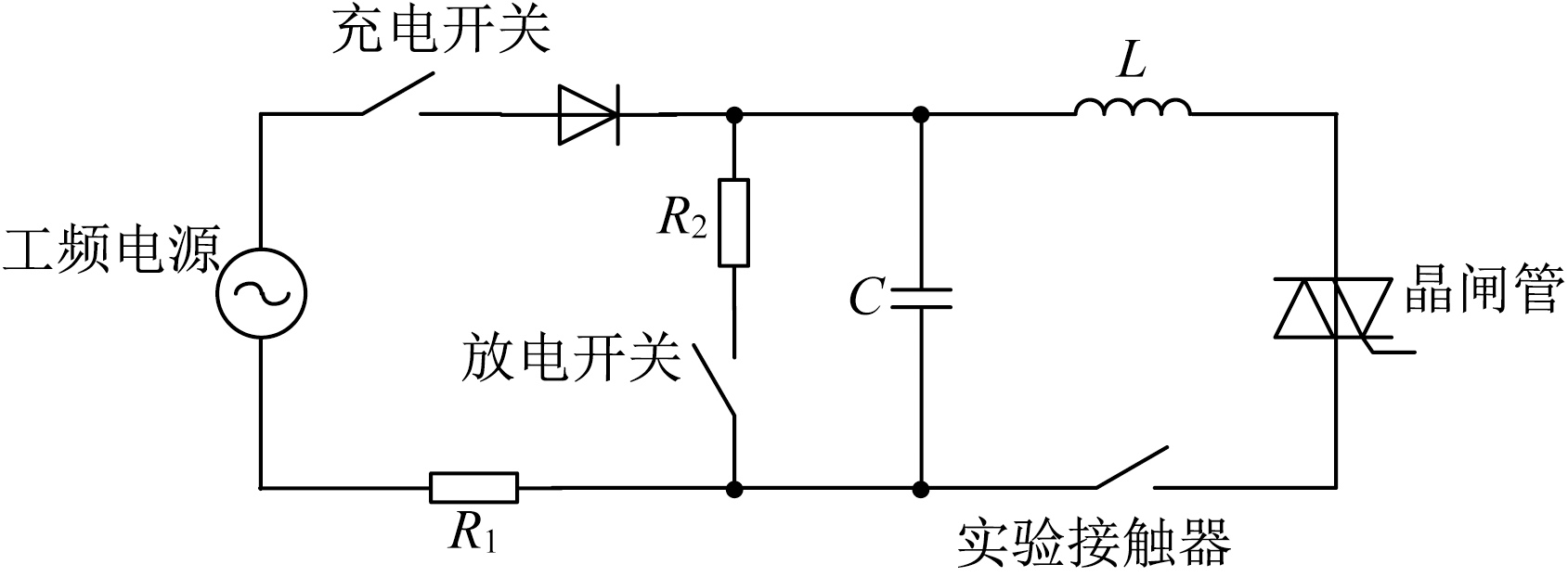

针对航空230 V变频交流接触器在气体与真空介质中的电弧特性展开系统研究,分析了不同气体介质、气压、触头材料及电流频率对电弧特性与灭弧性能的影响。通过搭建专用实验平台,对比了氢气H₂、氩气Ar、氦气He、氮气N₂等气体的灭弧性能,系统研究了气压变化对H₂电弧特性的影响规律,评估了多种触头材料的抗烧蚀性能,并深入探讨了真空环境下触头直径、材料及电流频率对电弧分断能力的影响机制。研究结果表明,H₂具有最优的灭弧性能,其稳态燃弧电压达60 V,显著高于其他气体介质;CuCr系列材料在抗烧蚀与分断能力方面表现突出,是理想的触头材料;电流频率在360~800 Hz范围内对电弧能量、截流值及分断能力具有显著影响,其中600 Hz附近为分断能力最弱频段。本研究建立了较为完整的电弧特性数据库,为航空变频交流接触器的优化设计提供了重要的理论与实验依据。

关键词: 航空接触器, 变频交流, 电弧特性, 气体介质, 真空灭弧, 触头材料, 频率特性

Abstract:

A systematic investigation is conducted on the arc characteristics of aviation 230 V variable-frequency AC contactors in gas and vacuum media,with the influence of different gas media,gas pressure,contact materials,and current frequency on arc characteristics and arc-extinguishing performance analyzed.By building a dedicated experimental platform,the arc-extinguishing performance of hydrogen,argon,helium,nitrogen,and other gases was compared.The influence of pressure variations on the arc characteristics of hydrogen was systematically analyzed,the ablation resistance of various contact materials was evaluated,and the impact of contact diameter,materials,and current frequency on arc interruption capability in a vacuum environment was thoroughly investigated.The results indicate that hydrogen exhibits optimal arc-extinguishing performance,with a steady-state arcing voltage of 60 V,significantly higher than other gas media.The CuCr series materials demonstrate outstanding performance in ablation resistance and interruption capability,making them ideal contact materials.The current frequency in the range of 360~800 Hz has a significant impact on arc energy,chopping current,and interruption capability,with the vicinity of 600 Hz being the weakest frequency band for interruption capability.A relatively complete database of arc characteristics is established,providing important theoretical and experimental basis for the optimized design of aviation variable-frequency AC contactors.

Key words: aviation contactor, variable-frequency AC, arc characteristics, gas medium, vacuum arc-extinguishing, contact material, frequency characteristics

中图分类号:

TM572.4

杨楠, 陈均. 航空230 V变频交流接触器气体与真空电弧特性影响机理研究[J]. 电器与能效管理技术, 2026, 0(5): 44-50.

YANG Nan, CHEN Jun. Study on Influence Mechanisms of Gas and Vacuum Media Arc Characteristics for Aviation 230 V Variable-Frequency AC Contactors[J]. LOW VOLTAGE APPARATUS, 2026, 0(5): 44-50.

图/表 9

图1

图2

图3

图4

图5

图6

表1

图7

表2

参考文献 8

[1]	周元钧, 王永, 董慧芬. 民机供电系统[M]. 上海: 上海交通大学出版社, 2015.
[2]	武建文, 吴静, 佟子昂. 电器设计基础[M]. 北京: 机械工业出版社, 2023.
[3]	HARDT N. The dynamic voltage/current characteristics of vacuum arcs after breakdown at currents in the lower kHz-range[J]. European Transactions on Electrical Power, 2002, 12(5):321-326. doi: 10.1002/etep.v12:5
[4]	DUNING G, LINDMAYER M. Energy and density of ions in vacuum arcs between axial and radial magnetic field contacts[J]. IEEE Transactions on Plasma Science, 2001, 29(5):726-733. doi: 10.1109/27.964464
[5]	朱立颖, 武建文. 横向磁场下中频真空电弧形态及电弧电压特性[J]. 中国电机工程学报, 2011, 31(1):131-137.
[6]	佟子昂, 武建文, 高辉, 等. 中频下正弦曲面触头真空电弧特性研究[J]. 中国电机工程学报, 2019(24):6460-6470.
[7]	罗洋, 于秀义, 蒋旭艳, 等. 基于磁流体动力学的交流接触器分断电弧形态研究[J]. 电器与能效管理技术, 2025(5):34-42.
[8]	葛顺锋, 李新叶, 杨云飞, 等. 接触器端子温升影响分析[J]. 电器与能效管理技术, 2022(8):44-46.

触头编号	触头直径/mm	触头材料	分断极限峰值/kA
1	58	CuCr50	22.5
2	41	CuCr50	20.0
3	58	纯Cu	20.0
4	41	Cu-W-WC	18.5

频率/Hz	电流/A	充电电压/V	有效分断次数	实验次数	分断比例/%
415	1 696	300	23	25	92.00
415	1 979	350	45	72	62.50
415	2 261	400	27	46	58.70
590	1 406	350	33	38	86.84
590	1 607	400	12	26	46.15
590	1 808	450	14	38	36.84
805	1 371	250	16	17	94.12
805	1 645	300	17	22	77.27
805	1 919	350	38	58	65.52
805	2 193	400	27	42	64.29
