面向单相并网逆变器的改进型二阶广义积分器锁相环控制方法研究

doi:10.16628/j.cnki.2095-8188.2026.05.002

电器与能效管理技术 ›› 2026, Vol. 0 ›› Issue (5): 8-16.doi: 10.16628/j.cnki.2095-8188.2026.05.002

面向单相并网逆变器的改进型二阶广义积分器锁相环控制方法研究

叶灵¹, 陈仕荣², 叶鹏², 吴自然¹^,³, 梁步猛², 陈冲¹^,³

¹ 温州大学全省低压电器智能化与新能源应用重点实验室, 浙江温州 325035
² 浙江聚创智能科技股份有限公司, 浙江温州 325036
³ 温州大学乐清工业研究院, 浙江乐清 325699

收稿日期:2026-03-03 出版日期:2026-05-30 发布日期:2026-06-09
作者简介:叶灵(2000—),女,硕士研究生。研究方向为电力电子。|陈仕荣(1985—),男,研究方向为低压电器。|叶鹏(1970—),男,研究方向为低压电器。
基金资助:
国家自然科学基金项目(U24A20152);浙江省科技计划(2025C02243);温州市重大科技创新攻关项目(ZS2023001)

Research on Improved SOGI-PLL Control Method for Single-Phase Grid-Connected Inverters

YE Ling¹, CHEN Shirong², YE Peng², WU Ziran¹^,³, LIANG Bumeng², CHEN Chong¹^,³

¹ Zhejiang Key Laboratory of Smart Low-Voltage Apparatus and New Energy Application, Wenzhou University, Wenzhou 325035, China
² Zhejiang Juchuang Smartech Co., Ltd., Wenzhou 325036, China
³ Technology Institute of Wenzhou University in Yueqing, Yueqing 325699, China

Received:2026-03-03 Online:2026-05-30 Published:2026-06-09

摘要/Abstract

摘要：

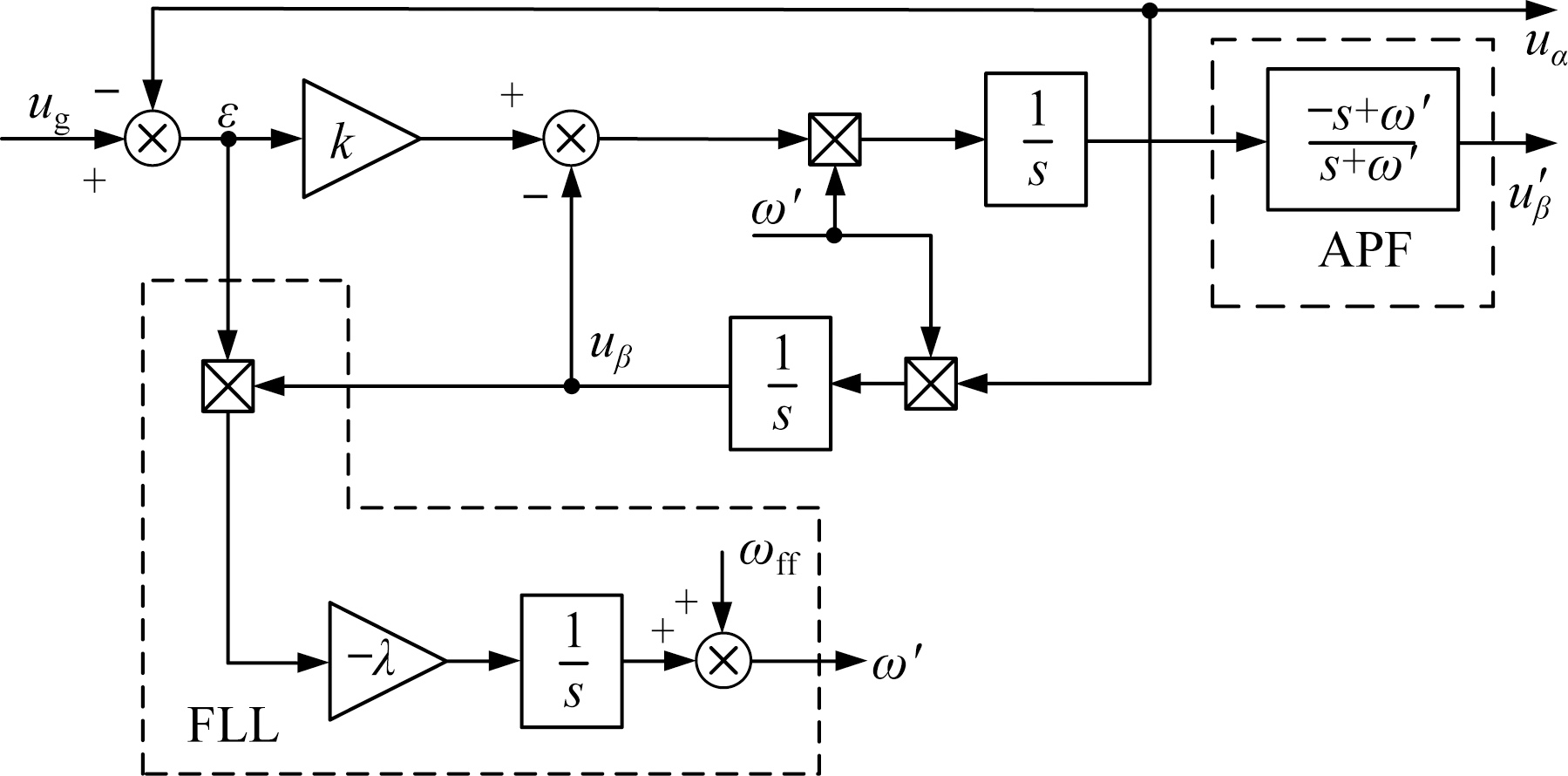

随着新能源并网需求增长,并网逆变器的同步精度和电能质量对电网稳定性影响显著。以提升单相并网逆变器综合性能为目标,研究新型二阶广义积分器锁相环(SOGI-PLL)的控制方法。提出一种结合全通滤波器(APF)和锁频环(FLL)的APF-SOGI-PLL结构,以提高抗干扰能力和频率跟踪性能。采用比例奇次重复控制,以增强谐波抑制能力;采用无源阻尼方法抑制谐振尖峰,以提升系统稳定性。搭建了1 kW并网逆变器的MATLAB/Simulink仿真模型,仿真结果表明,所提APF-SOGI-PLL能有效抑制直流偏置,在电网频率波动时能实现快速频率同步,并网电流总谐波畸变率低于0.70%,综合性能优于对比方法。

关键词: 并网逆变器, 直流分量抑制, 频率自适应, 谐波抑制

Abstract:

With the increasing demand for renewable energy integration,the synchronization accuracy and power quality of grid-connected inverters have a significant impact on grid stability.To improve the comprehensive performance of single-phase grid-connected inverters,the control scheme of the second-order generalized integrator phase-locked loop (SOGI-PLL) is studied.An APF-SOGI-PLL structure combined with an all-pass filter (APF) and a frequency-locked loop (FLL) is proposed to improve anti-interference ability and frequency tracking performance.Proportional odd-harmonic repetitive control is adopted to enhance harmonic suppression capability.A passive damping method is used to suppress resonant peaks and improve system stability.A simulation model of a 1 kW grid-connected inverter is built in Simulink.Simulation results show that the proposed APF-SOGI-PLL can effectively suppress DC offset and achieve fast frequency synchronization under grid frequency fluctuations.The total harmonic distortion (THD) of the grid-connected current is lower than 0.70%,and the comprehensive performance is superior to that of the comparison methods.

Key words: grid-connected inverter, DC component suppression, frequency adaptation, harmonic suppression

中图分类号:

TM561

叶灵, 陈仕荣, 叶鹏, 吴自然, 梁步猛, 陈冲. 面向单相并网逆变器的改进型二阶广义积分器锁相环控制方法研究[J]. 电器与能效管理技术, 2026, 0(5): 8-16.

YE Ling, CHEN Shirong, YE Peng, WU Ziran, LIANG Bumeng, CHEN Chong. Research on Improved SOGI-PLL Control Method for Single-Phase Grid-Connected Inverters[J]. LOW VOLTAGE APPARATUS, 2026, 0(5): 8-16.

图/表 12

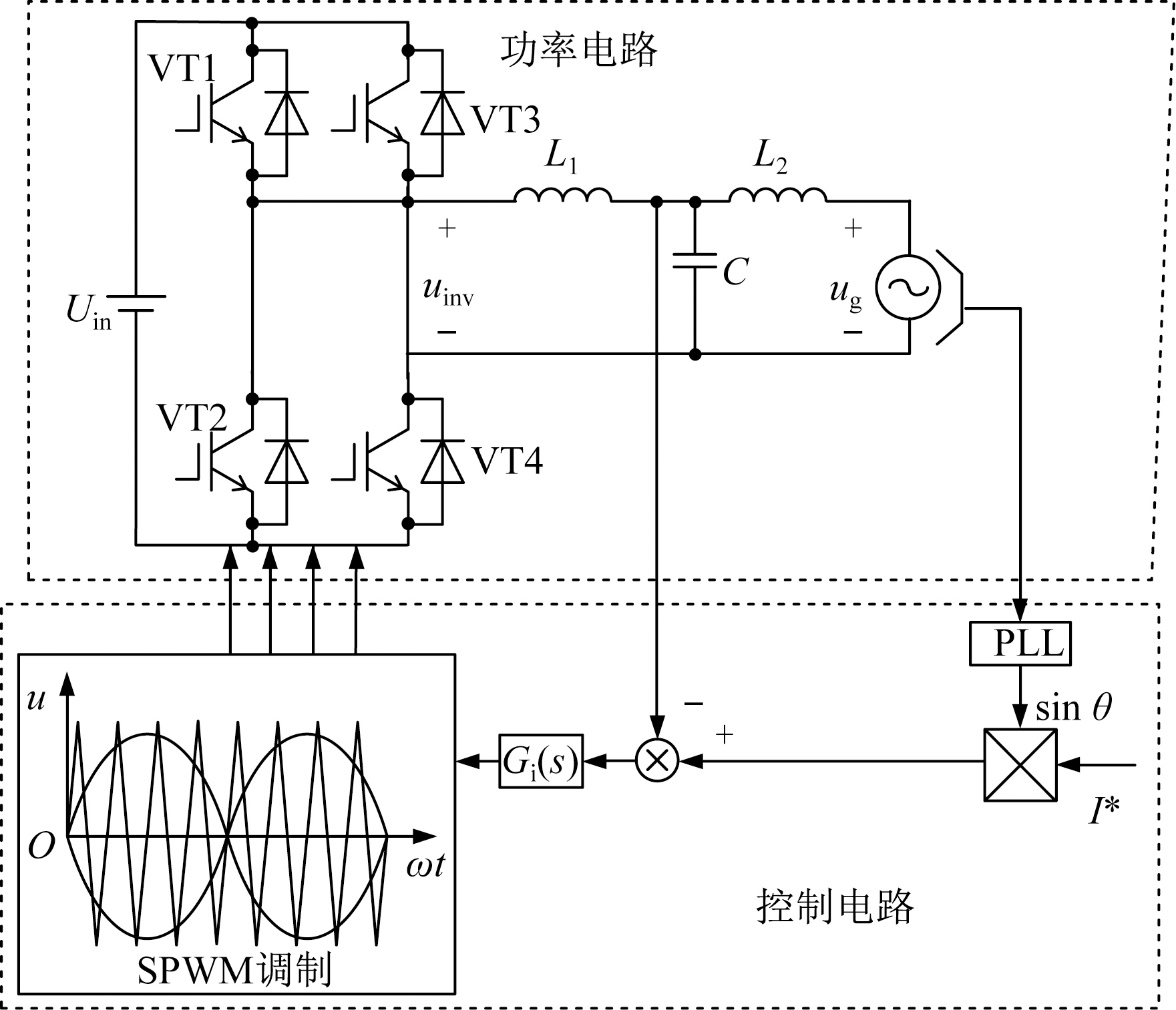

图1

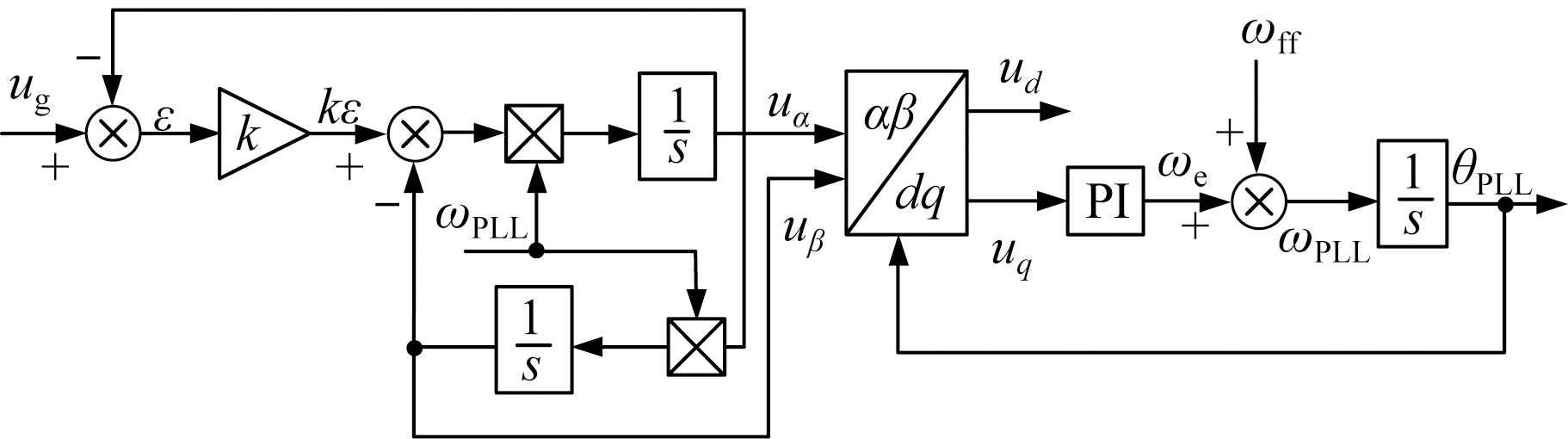

图2

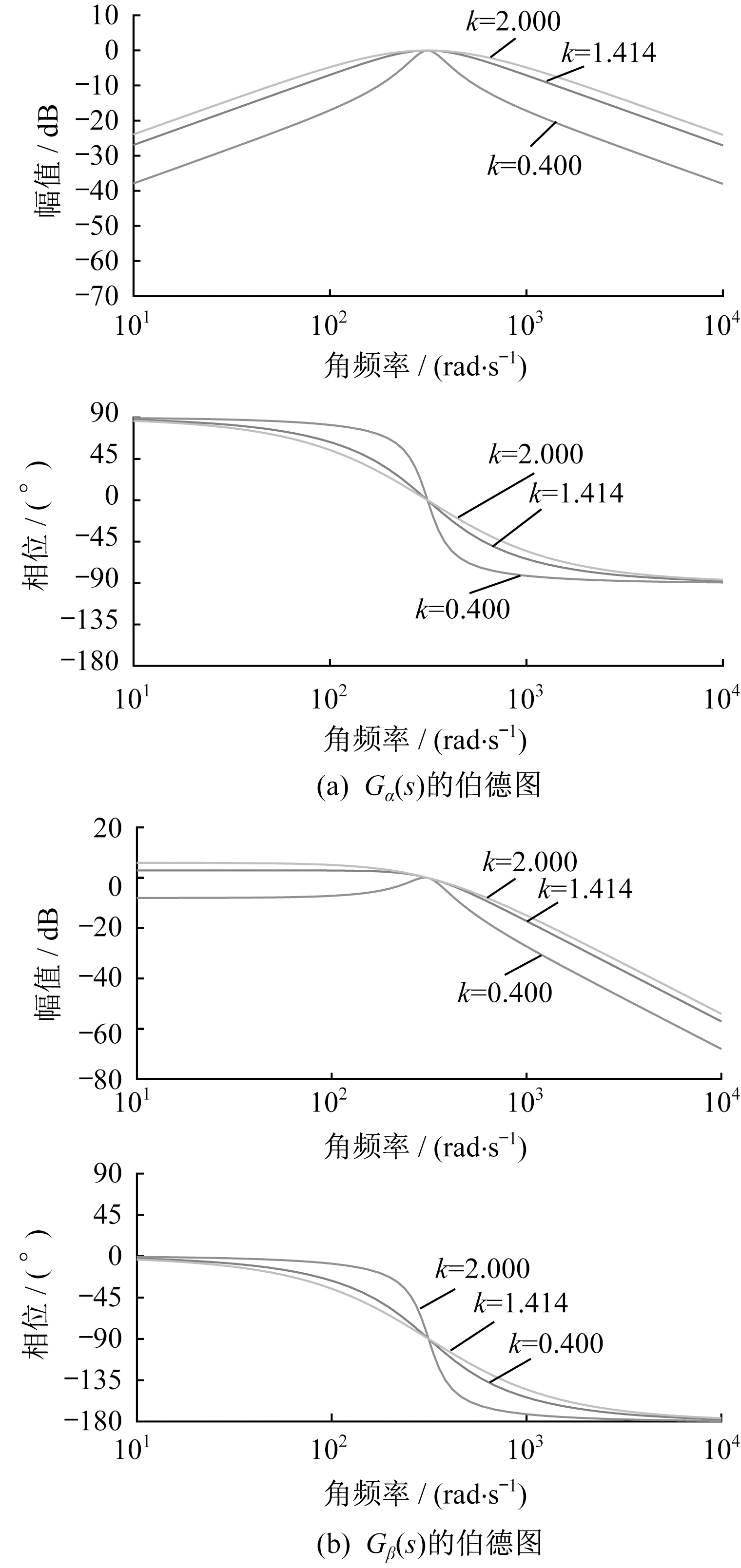

图3

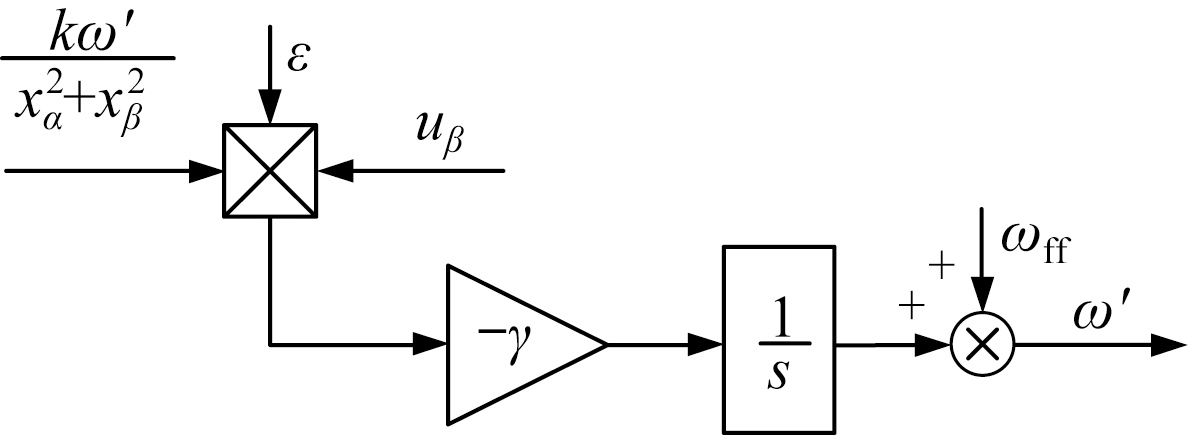

图4

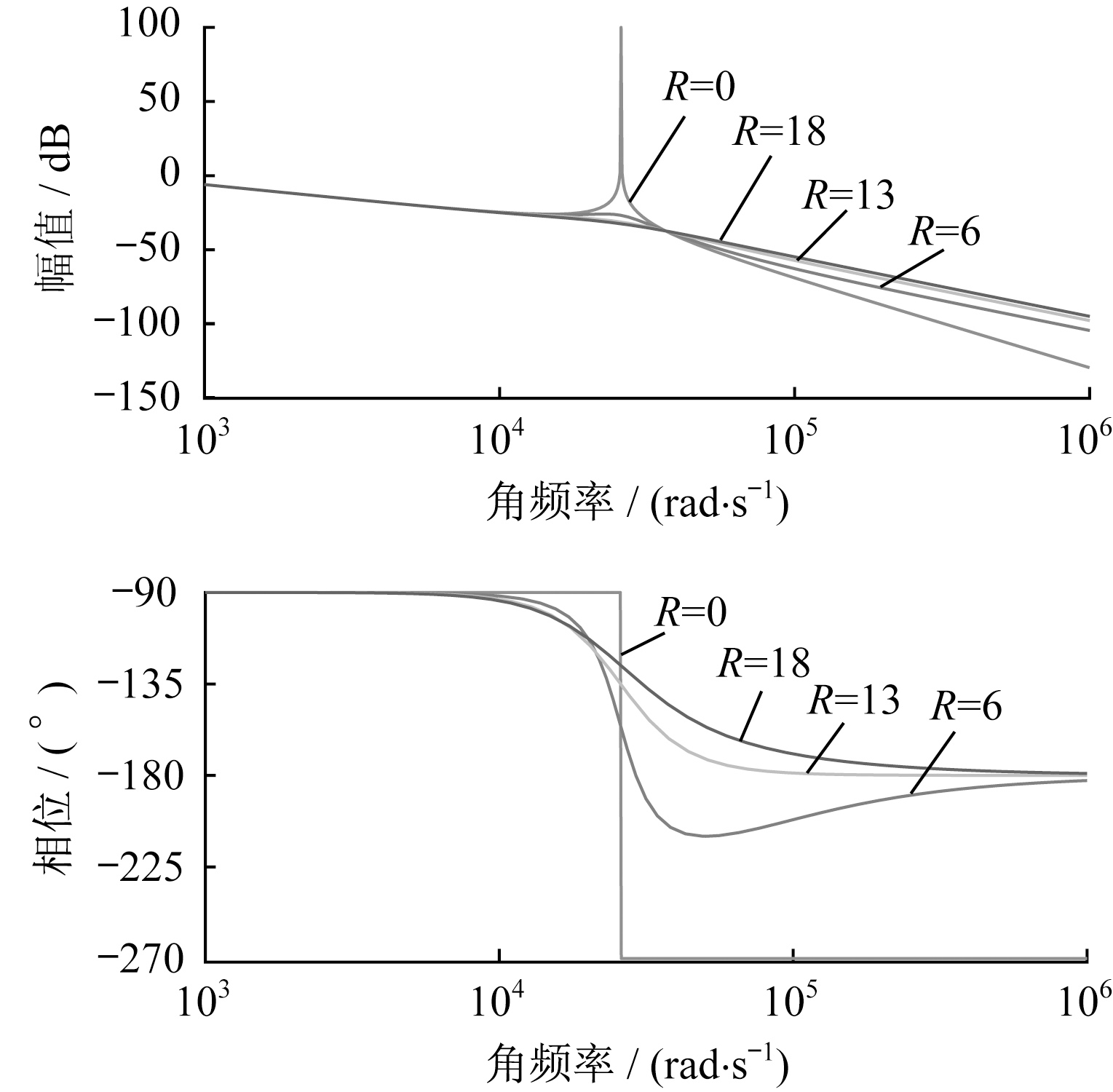

图5

表1

图6

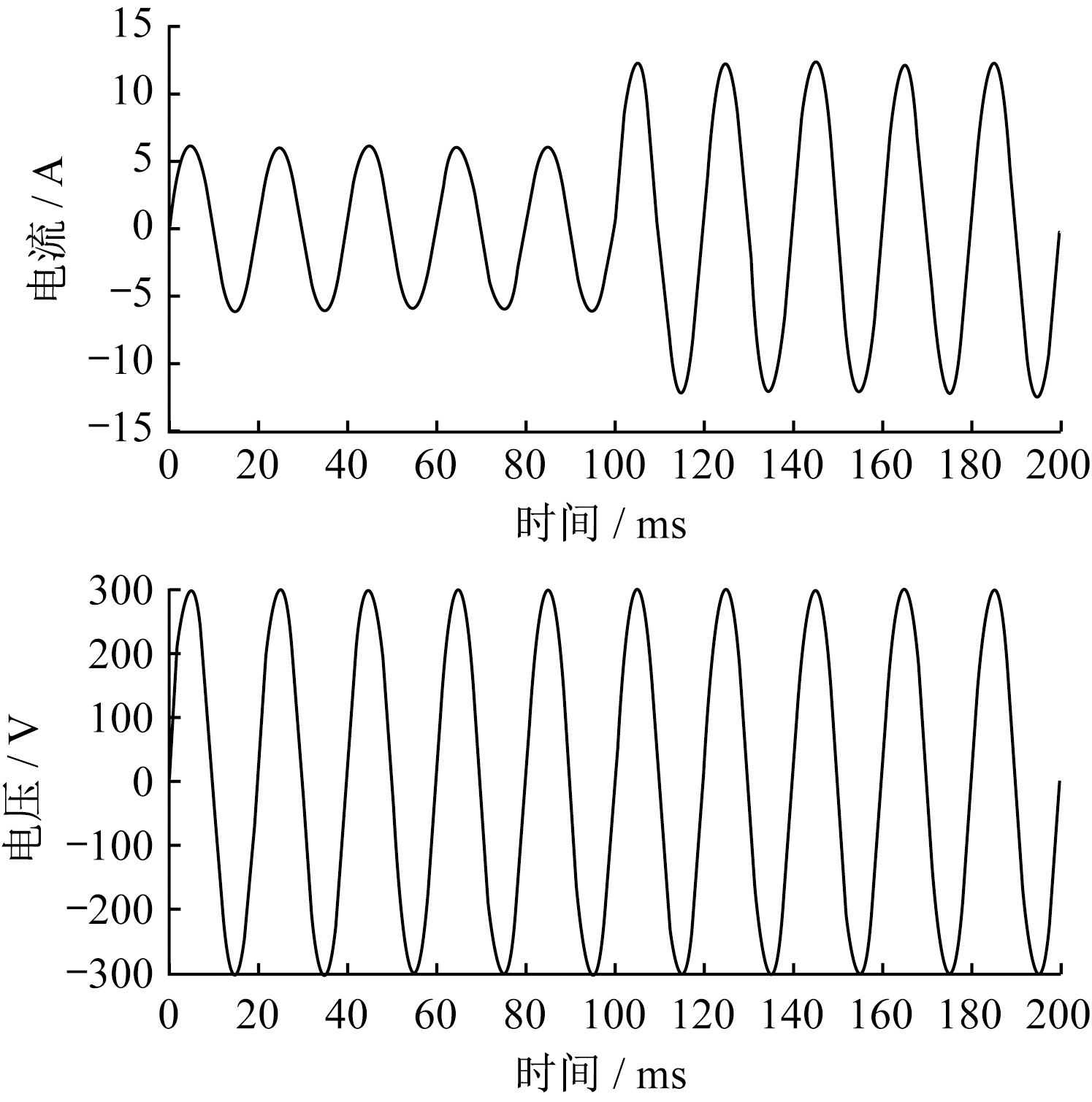

图7

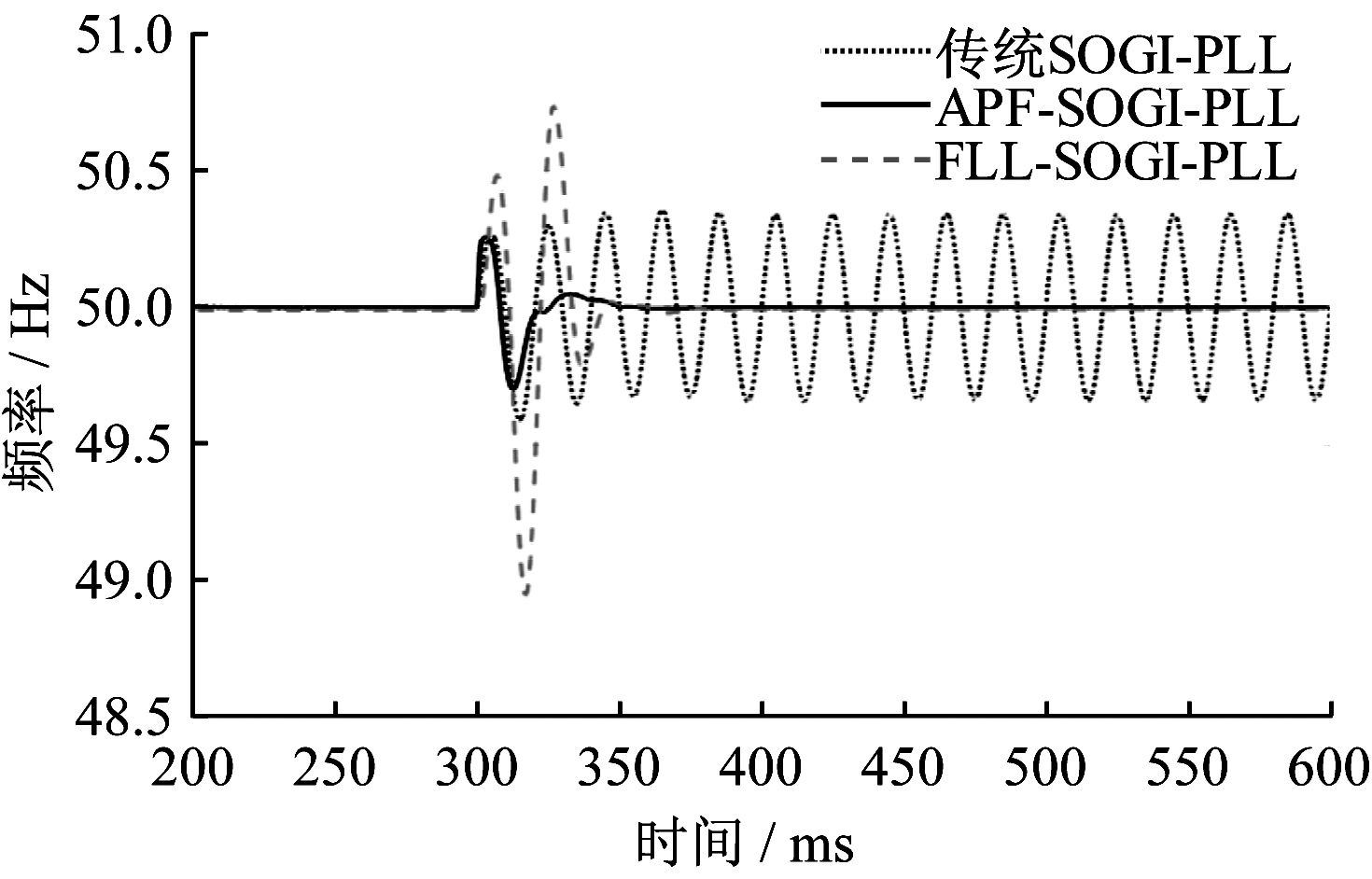

图8

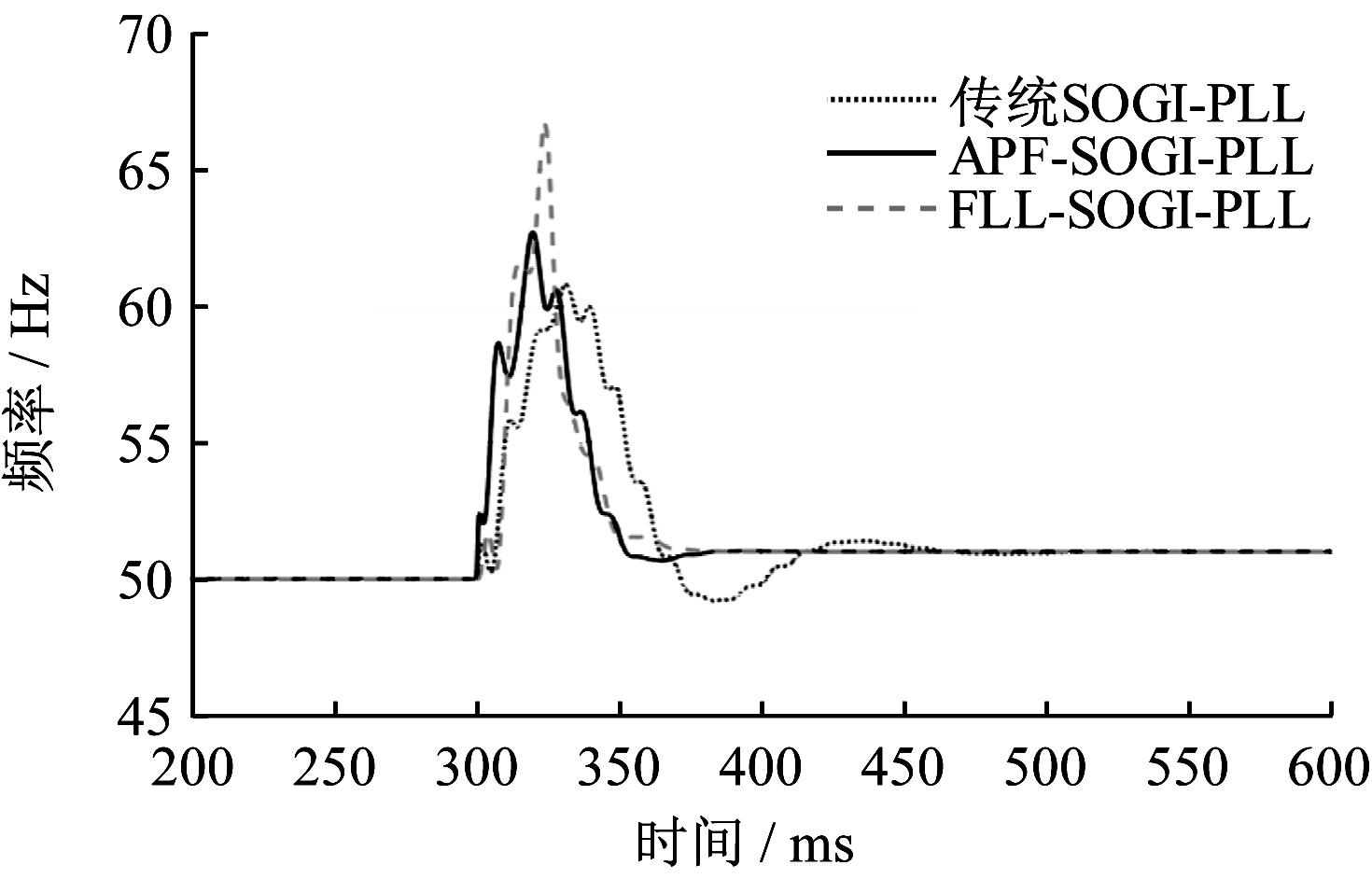

图9

表2

图10

参考文献 25

[1]	孔令峰, 岳小文. 中国石油新能源发展路径探索与创新实践[J]. 石油科技论坛, 2024, 43(1):25-30.
[2]	贺志明, 谢汝君. 传统能源与新能源协调发展的路径探讨[J]. 天然气技术与经济, 2023, 17(5):39-46. doi: 10.3969/j.issn.2095-1132.2023.05.007
[3]	吴世超, 李靖, 郑燕波. 基于有源阻尼控制算法的125 kW PCS在并网运行下多机并联系统谐振的抑制方法[J]. 电器与能效管理技术, 2024(11):58-64.
[4]	战祥新, 孙中华, 赵烨. 下垂控制的逆变器并联运行环流抑制研究[J]. 电器与能效管理技术, 2025(7):25-29.
[5]	李世茂, 黄晓生, 沈焜, 等. 基于谐振腔电流优化的CLLC变换器参数设计[J]. 电器与能效管理技术, 2025(4):31-40.
[6]	杨鑫. 基于分布式光伏并网的储能双层优化配置研究[J]. 电器与能效管理技术, 2025(12):49-58.
[7]	吕振华, 李强, 张森, 等. 虚拟同步发电机同步频率谐振抑制策略研究[J]. 电器与能效管理技术, 2025(11):9-19.
[8]	王易, 王啸晨, 谢群, 等. 基于自适应误差校正的并网逆变器模型预测控制方法研究[J]. 电器与能效管理技术, 2025(3):46-53.
[9]	JOO S H, YU J S, KIM H W, et al. Comparison of APF-PLL and SOGI-PLL operational stability in parallel single-phase inverters under weak grid conditions[J]. Journal of Power Electronics, 2025, 25(2):301-311. doi: 10.1007/s43236-024-00978-z
[10]	XU J, QIAN H, HU Y, et al. Overview of SOGI-based single-phase phase-locked loops for grid synchronization under complex grid conditions[J]. IEEE Access, 2021, 9:39275-39291. doi: 10.1109/Access.6287639
[11]	AHMED H. Low-order measurement offset rejection methods in single-phase SOGI-PLL[J]. IEEE Sensors Letters, 2023, 8(1):1-4.
[12]	KULKARNI S V, GAONKAR D N. An investigation of PLL synchronization techniques for distributed generation sources in the grid-connected mode of operation[J]. Electric power systems research, 2023, 223:109535. doi: 10.1016/j.epsr.2023.109535
[13]	BAMIGBADE A, KHADKIKAR V. Extended state-based OSG configurations for SOGI PLL with an enhanced disturbance rejection capability[J]. IEEE Transactions on Industry Applications, 2022, 58(6):7792-7804. doi: 10.1109/TIA.2022.3195979
[14]	陶慧, 赵世彬, 贾春华. 准PR调节下单相光伏并网逆变器的非线性研究[J]. 太阳能学报, 2022, 43(10):21-28. doi: 10.19912/j.0254-0096.tynxb.2021-0455
[15]	徐国栋, 赵庆生, 梁定康, 等. 基于准PR的LC型并网逆变器双回路控制研究[J]. 电力电子技术, 2021, 55(8):79-81.
[16]	郭芳琳, 赵麟祥, 寇小霞, 等. 并网逆变器抗网侧频率扰动的自适应重复控制[J]. 电力电子技术, 2023, 57(12):10-14.
[17]	康尔良, 李公达, 董新宝. 基于改进重复控制+LADRC的PMSM电流谐波抑制策略[J]. 电机与控制学报, 2025, 29(7):96-107.
[18]	王晓雷, 李文琪, 郭飞亚, 等. 基于线性自抗扰和重复控制的光伏并网逆变器控制研究[J]. 信息技术与信息化, 2025(5):112-116.
[19]	王涛, 陈荣. 基于复数陷波器的改进双二阶广义积分锁相环[J]. 电子设计工程, 2023, 31(1):157-162.
[20]	焦岳超, 刘幸丹, 巫付专, 等. 基于LCL滤波器的逆变器并网有源阻尼控制策略[J]. 信息技术与信息化, 2024(3):148-152.
[21]	李圣清, 蒋兴龙, 周志飞, 等. 基于改进型SOGI-FLL的单相并网逆变器电压控制方法[J]. 广东电力, 2024, 37(10):94-102.
[22]	王静怡, 王盼, 袁雷, 等. 单极倍频与单极性调制策略对比及特性分析[J]. 电子器件, 2023, 46(5):1364-1371.
[23]	贾本康. 单相LCL并网逆变器无阻尼传感器控制策略研究[J]. 电子设计工程, 2025, 33(18):101-106.
[24]	HASSANPOUR H, EHSANIAN M. Fast grid voltage synchronization using modified FLL in single-phase grid-connected power systems[J]. International Journal of Engineering, 2021, 34(6):1430-1437.
[25]	鲍陈磊, 阮新波, 王学华, 等. 基于PI调节器和电容电流反馈有源阻尼的LCL型并网逆变器闭环参数设计[J]. 中国电机工程学报, 2012, 32(25):133-142.

参数	数值
输入直流电压/V	400
额定功率/W	1 000
开关频率/kHz	50
载波频率/kHz	25
并网侧电网参数U_g/f₀	220 V/50 Hz

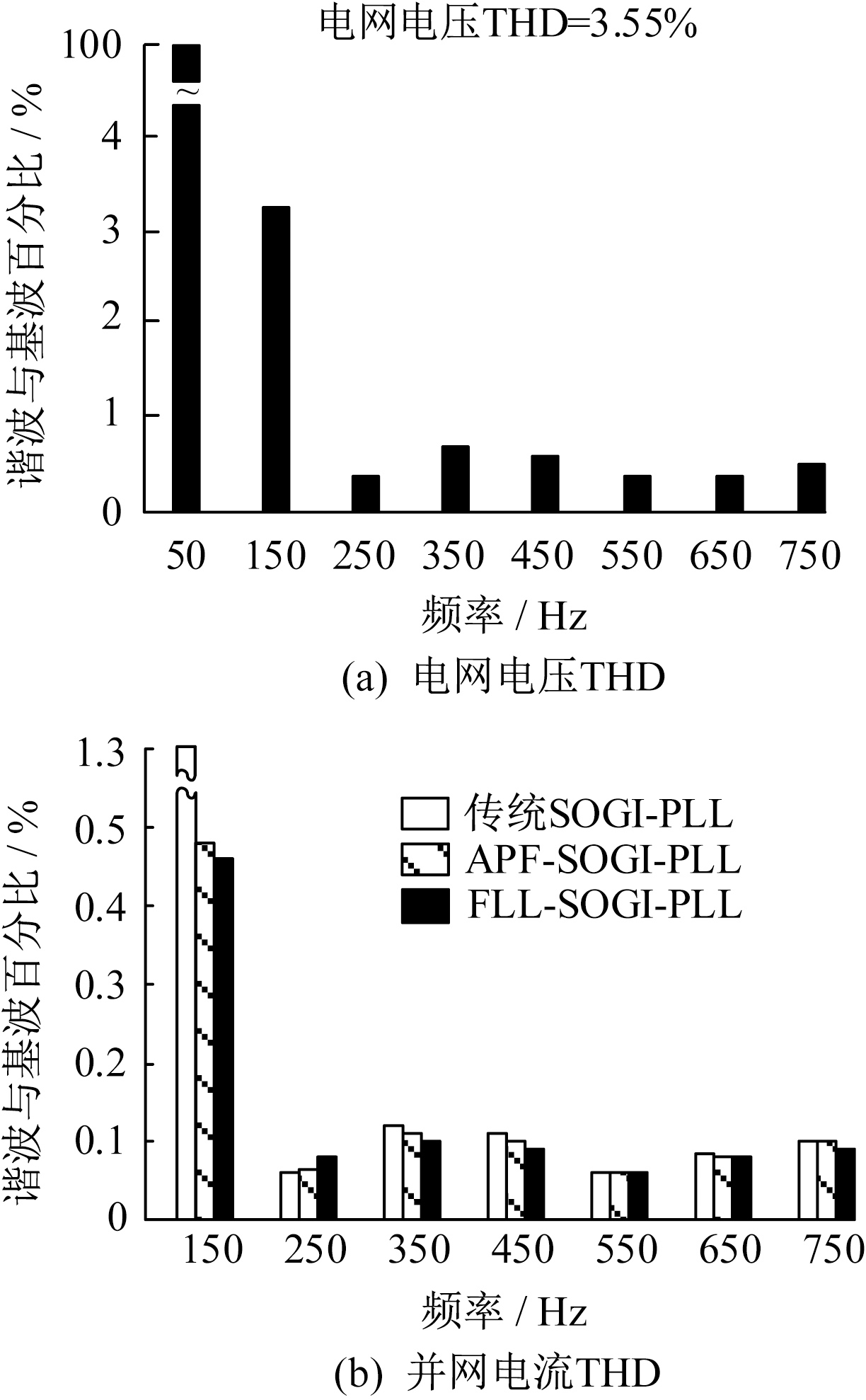

组别	电网电压 THD/%	SOGI-PLL 结构	并网电流 THD/%
A	3.55	传统SOGI-PLL	1.33
		APF-SOGI-PLL	0.53
		FLL-SOGI-PLL	0.50
B	4.32	传统SOGI-PLL	1.34
		APF-SOGI-PLL	0.70
		FLL-SOGI-PLL	0.69
C	3.13	传统SOGI-PLL	1.26
		APF-SOGI-PLL	0.51
		FLL-SOGI-PLL	0.50
