温度对换流变压器瞬态电场的影响分析*

doi:10.16628/j.cnki.2095-8188.2024.06.003

电器与能效管理技术 ›› 2024, Vol. 0 ›› Issue (6): 17-24.doi: 10.16628/j.cnki.2095-8188.2024.06.003

温度对换流变压器瞬态电场的影响分析^*

李茜¹, 高有华¹, 冯小雪², 张铭洋¹

1.沈阳工业大学, 辽宁沈阳 110870
2.国家电网沈阳供电公司, 辽宁沈阳 110023

收稿日期:2024-03-01 出版日期:2024-06-30 发布日期:2024-07-15
作者简介:李茜(2000—),女,硕士研究生,研究方向为换流变压器绝缘分析。|高有华(1966—),女,博士,教授,研究方向为高压电力装备绝缘分析。|冯小雪(1996—),女,助理工程师,主要从事电力系统营销策略和电能质量控制。
基金资助:
*国家自然科学基金联合基金重点项目(U2166213)

Influence Analysis of Temperature on Transient Electric Field of Converter Transformer

LI Qian¹, GAO Youhua¹, FENG Xiaoxue², ZHANG Mingyang¹

1. Shenyang University of Technology, Shenyang 110870, China
2. State Grid Shenyang Power Supply Company, Shenyang 110023, China

Received:2024-03-01 Online:2024-06-30 Published:2024-07-15

摘要/Abstract

摘要：

基于传统变压器的绝缘设计并未考虑油纸绝缘的非线性特性,采用有限元法将电磁场、温度场等多物理场进行耦合仿真计算,重点研究油纸复合绝缘的电导率随温度非线性变化时,换流变压器阀侧绕组端部暂态电场分布的规律和特征,以及油、纸板电导率比值对阀侧电场的影响。结果表明:考虑温度-电导率非线性特性时,换流变压器阀侧端部的电场分布更加集中,畸变现象更明显,且随着电导率比值的增大,阀侧绕组端部的等位线分布越来越密集,高场强值集中在阀侧绕组端部绝缘纸板之间的油隙中。所提研究为变压器绝缘设计提供技术支持。

关键词: 换流变压器, 极性反转, 非线性, 暂态电场, 油纸绝缘, 温度影响

Abstract:

The nonlinear characteristics of oil-paper insulation are not considered in the traditional transformer insulation design. The finite element method is used to couple electromagnetic field, temperature field and other multi-physical fields for the simulation calculation, focusing on the study of the conductivity of oil-paper composite insulation with the temperature nonlinear changes in the transient electric field distribution of the converter transformer valve-side winding end of the law and features.The effect of oil and insulating pressboard conductivity ratio on the valve-side electric field is studied. The results show that when considering the temperature-conductivity nonlinear characteristics, the electric field distribution at the valve-side terminal of the converter transformer is more concentrated, the distortion phenomenon is significant. And with the increase of the conductivity ratio, the electric field distribution on the valve side terminal is becoming increasingly concentrated. The high field strength values are distributed in the oil gap of the insulating pressboard at the terminal of the valve-side winding. The proposed research provides the reference for transformer insulation design.

Key words: converter transformer, polarity reversal, nonlinear characteristics, transient electric field, oil-paper insulation, temperature effect

中图分类号:

TM401

李茜, 高有华, 冯小雪, 张铭洋. 温度对换流变压器瞬态电场的影响分析^*[J]. 电器与能效管理技术, 2024, 0(6): 17-24.

LI Qian, GAO Youhua, FENG Xiaoxue, ZHANG Mingyang. Influence Analysis of Temperature on Transient Electric Field of Converter Transformer[J]. LOW VOLTAGE APPARATUS, 2024, 0(6): 17-24.

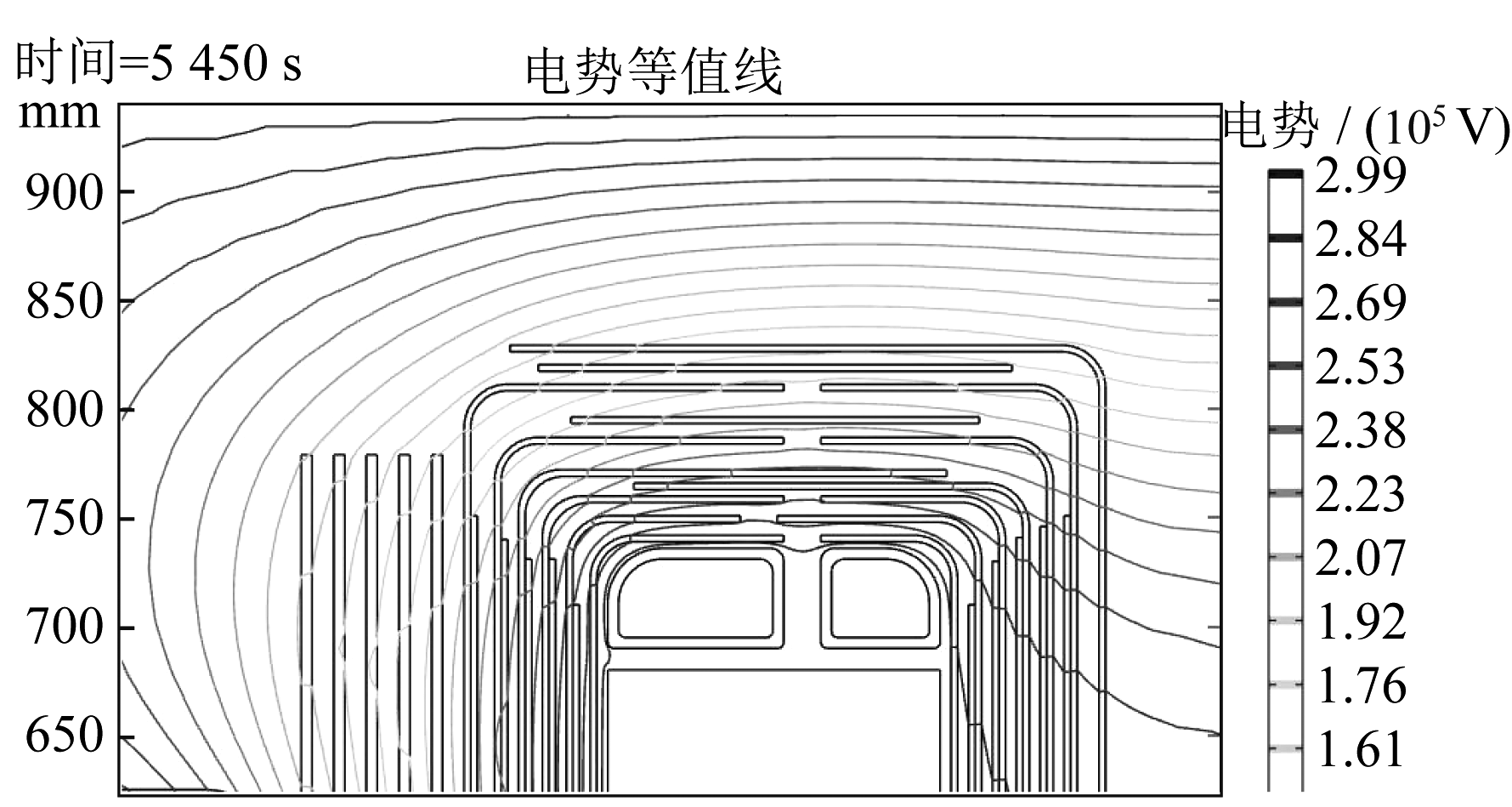

图/表 21

图1

图2

图3

图4

图5

图6

图7

图8

图9

表1

图10

图11

图12

图13

图14

图15

图16

图17

图18

图19

表2

参考文献 20

[1]	陈和洋, 郭峰, 叶荣. 不对称交流电网下MMC-HVDC系统谐波分析[J]. 电器与能效管理技术, 2021(3):68-75.
[2]	宋冬冬, 赵博, 马玉泉, 等. 有载分接开关故障诊断方法研究现状[J]. 电器与能效管理技术, 2022(10):1-8,43.
[3]	高有华, 孙玖维, 王国刚, 等. 绝缘材料电气性能对换流变压器电场影响的仿真研究[J]. 变压器, 2020, 57(10):47-51,75.
[4]	成立, 夏彦卫, 高树国, 等. 基于混合电场线性叠加原理的换流变压器内部电场分布规律研究[J]. 智慧电力, 2021, 49(1):90-95.
[5]	李佳欣, 刘文里, 张士江, 等. 极性反转电压下±400 kV换流变压器绕组端部电场特性研究[J]. 电气应用, 2017, 36(1):32-36,41.
[6]	MOSER H P, KIRCH H J, SCHNEIDER E. Transformer board insulation under HVDC[C]// Proceeding, Second International Conterence on Properties and Applications of Dielectric Materials, 1988(2):721-725.
[7]	TAKAHASHI E, SHIRASAKA Y, OKUYAMA K. Analysis of an anisotropic nonlinear electric field with a discussion of dielectric tests for converter transformers and smoothing reactors[J]. IEEE Transactions on Power Delivery, 1994, 9(3):1480-1486.
[8]	张金烽, 董霞, 刘树林, 等. 极性反转电压下的油纸绝缘空间电荷特性[J]. 高电压技术, 2023, 49(1):301-310.
[9]	夏彦卫, 高树国, 成立, 等. 热老化下换流变压器内油纸绝缘组合理化和电气特性研究[J]. 电气应用, 2020, 39(7):101-107.
[10]	高有华, 邱一航, 李岩, 等. 基于电磁-热-流耦合场分析法计算光伏分裂变压器温度场[J]. 电器与能效管理技术, 2019(8):15-21.
[11]	王其亚. 基于流-固耦合的车载继电器温度场仿真研究[J]. 电器与能效管理技术, 2023(11):17-22.
[12]	杨帆, 池骋, 刘刚, 等. 计及温度-电场强度非线性的换流变压器瞬态电场影响分析[J]. 电工技术学报, 2020, 35(23):4971-4979.
[13]	于人杰, 王刚, 王亚宾, 等. 基于电-热流场双向耦合的直流继电器温升特性仿真研究[J]. 电器与能效管理技术, 2024(1):18-23.
[14]	孙玖维. 换流变压器的极性反转电场及绝缘介质特性研究[D]. 沈阳: 沈阳工业大学, 2020.
[15]	杨伟光. 复合电场作用下换流变压器阀侧绕组绝缘特性研究[D]. 沈阳: 沈阳工业大学, 2017.
[16]	刘国伟. 换流变压器内部混合电场的特性研究及绝缘分析[D]. 沈阳: 沈阳工业大学, 2011.
[17]	李佳欣. 材料特性对换流变压器主绝缘电场影响的仿真研究[D]. 哈尔滨: 哈尔滨理工大学, 2017.
[18]	周峰, 张丹丹, 刘弘景, 等. 温度对换流变压器绕组端部电场分布的影响研究[J]. 高压电器, 2020, 56(1):80-86.
[19]	王建民, 王同同, 刘建军, 等. 不同温度下换流变压器主绝缘电场的仿真研究[J]. 变压器, 2019, 56(6):54-58.
[20]	赵阿琴. 基于有限元分析的熔断器温度仿真计算[J]. 电器与能效管理技术, 2022(1):63-66,78.

材质	时间/s
材质	5 400	5 430	5 460	10 860	10 890	10 920
变压器油	4.95	5.65	12.58	5.00	5.64	12.48
绝缘纸板	16.73	13.16	9.65	17.18	13.60	9.62

时间/s	未考虑温度影响	考虑温度影响
5 400	4.86	6.09
5 460	9.91	13.47
10 860	4.85	6.49
10 920	9.90	13.68
