一种万能式断路器双钥匙锁的设计及运用

doi:10.16628/j.cnki.2095-8188.2023.01.013

电器与能效管理技术 ›› 2023, Vol. 0 ›› Issue (1): 73-77.doi: 10.16628/j.cnki.2095-8188.2023.01.013

一种万能式断路器双钥匙锁的设计及运用

王宇翔, 袁波, 令狐绍江, 刘秘, 何鑫, 程李御

浙江天正智能电器股份有限公司, 浙江嘉兴 314000

收稿日期:2022-05-03 出版日期:2023-01-30 发布日期:2023-03-09
作者简介:王宇翔(1995—),男,工程师,主要从事低压断路器的设计。|袁波(1970—),男,高级工程师,主要从事低压断路器的设计。|令狐绍江(1975—),男,高级工程师,主要从事低压断路器的设计。

Design and Application of Air Circuit Breaker Double-Key Lock

WANG Yuxiang, YUAN Bo, LINGHU Shaojiang, LIU Mi, HE Xin, CHENG Liyu

Zhejiang Tianzheng Smart Electrics Co., Ltd., Jiaxing 314000, China

Received:2022-05-03 Online:2023-01-30 Published:2023-03-09

摘要/Abstract

摘要：

万能式断路器的钥匙锁附件为电力系统的用电安全及节能等方面提供保障。介绍了现有万能式断路器钥匙锁的结构及工作原理,举例说明了其在供电系统中的一些运用场景。在现有钥匙锁的基础上改进设计,提出了一种新结构的双钥匙锁,能在一些电源数量较多且联锁逻辑关系较为复杂供电系统的停电检修、电力调配及防止人员误操作等方面起到重要作用。

关键词: 双钥匙锁, 联锁, 分合闸, 防止误操作, 供电系统应用

Abstract:

The key lock attachment of the air circuit breaker can provide the protection for the power system's power safety and energy saving.The structure and working principle of the existing air circuit breaker key lock are introduced,and some examples of its application scenarios in the power supply system are given.On the basis of the existing key lock,the design is improved,and a newstructure of the double key lock is proposed,which plays an important role in the power outage maintenance,power allocation and prevention of personnel misoperation in some power supply systems with a large number of power supplies and complex interlocking logic.

Key words: dual key lock, interlocking, split and close, prevent misuse, power supply system applications

中图分类号:

TM561

王宇翔, 袁波, 令狐绍江, 刘秘, 何鑫, 程李御. 一种万能式断路器双钥匙锁的设计及运用[J]. 电器与能效管理技术, 2023, 0(1): 73-77.

WANG Yuxiang, YUAN Bo, LINGHU Shaojiang, LIU Mi, HE Xin, CHENG Liyu. Design and Application of Air Circuit Breaker Double-Key Lock[J]. LOW VOLTAGE APPARATUS, 2023, 0(1): 73-77.

图/表 13

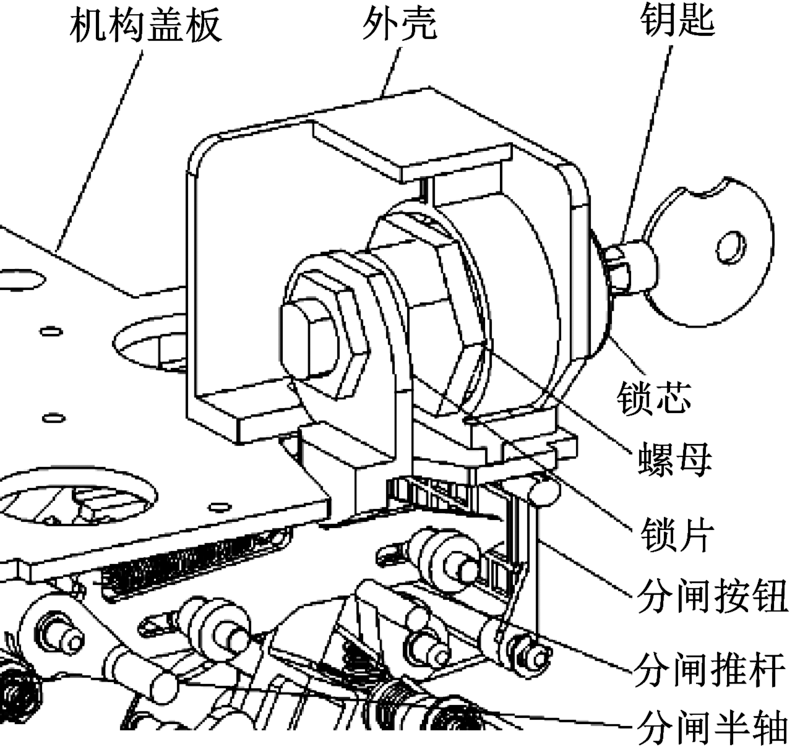

图1

图2

表1

图3

表2

图4

图5

图6

图7

图8

表3

图9

表4

参考文献 10

[1]	张白帆. 老帕讲低压电器技术[M]. 北京: 机械工业出版社, 2016.
[2]	尹天文, 何瑞华. 低压电器技术手册[M]. 北京: 机械工业出版社, 2014.
[3]	张晨, 吴伟玉, 刘万里. 基于ADAMS的万能式断路器操作机构缓冲装置动力学仿真及研究[J]. 电器与能效管理技术, 2022(1):57-62.
[4]	宋伯鑫, 王铁军. 大容量万能式断路器研发的一种新思路[J]. 电器与能效管理技术, 2019(21):52-55.
[5]	曹进, 张广智, 卢嘉玉. 万能式断路器操作机构的优化设计[J]. 电器与能效管理技术, 2019(18):53-56.
[6]	张广智, 尹家灿, 赵鹏. 万能式断路器触头系统电动稳定性的仿真计算[J]. 电器与能效管理技术, 2020(4):54-61.
[7]	陈培国, 管瑞良, 陈平. 新一代智能化断路器与物联网技术的融合[J]. 电器与能效管理技术, 2018(21):10-12,76.
[8]	谢忠夫. DW45万能式断路器钥匙锁的改进设计[J]. 电器与能效管理技术, 2016(7):61-63.
[9]	浙江天正电气股份有限公司. TeW5系列产品说明书[A]. 2020.
[10]	叶久新, 王群. 塑料制品成型及模具设计[M]. 长沙: 湖南科学技术出版社, 2004.

方式类型	QF1	QF2	QF3	说明
方式一	1	1	0	两路电源分列运行
方式二	1	0	1	变压器1供两路
方式三	0	1	1	变压器2供两路
方式四	1	0	0	变压器1单独运行
方式五	0	0	1	变压器2单独运行

方式类型	QF1	QF2	QF3	QF4	QF5	说明
方式一	1	0	1	0	1	3路电源分列运行
方式二	1	0	1	1	0	变压器1与变压器2双供电
方式三	0	1	1	0	1	变压器3与变压器2双供电
方式四	1	1	0	0	1	变压器3与变压器1双供电
方式五	1	1	0	1	0	变压器1单供电
方式六	0	1	1	1	0	变压器2单供电
方式七	0	1	0	1	1	变压器3单供电

方式类型	QF1	QF2	QF3	QF4	说明
方式一	1	1	0	0	两路电源分列运行
方式二	1	0	1	0	变压器1供两路
方式三	0	1	1	0	变压器2供两路
方式四	0	0	0	1	发电机供两路

方式类型	QF1	QF2	QF3	QF4	QF5	说明
方式一	1	0	1	0	0	两路电源分列运行
方式二	1	1	0	0	0	主变压器1供两路
方式三	0	1	1	0	0	主变压器2供两路
方式四	0	1	0	1	0	备用变压器供两路
方式五	0	1	0	0	1	发电机供两路
