中压直流系统短路电流快速识别装置

doi:10.16628/j.cnki.2095-8188.2022.04.008

摘要/Abstract

摘要：

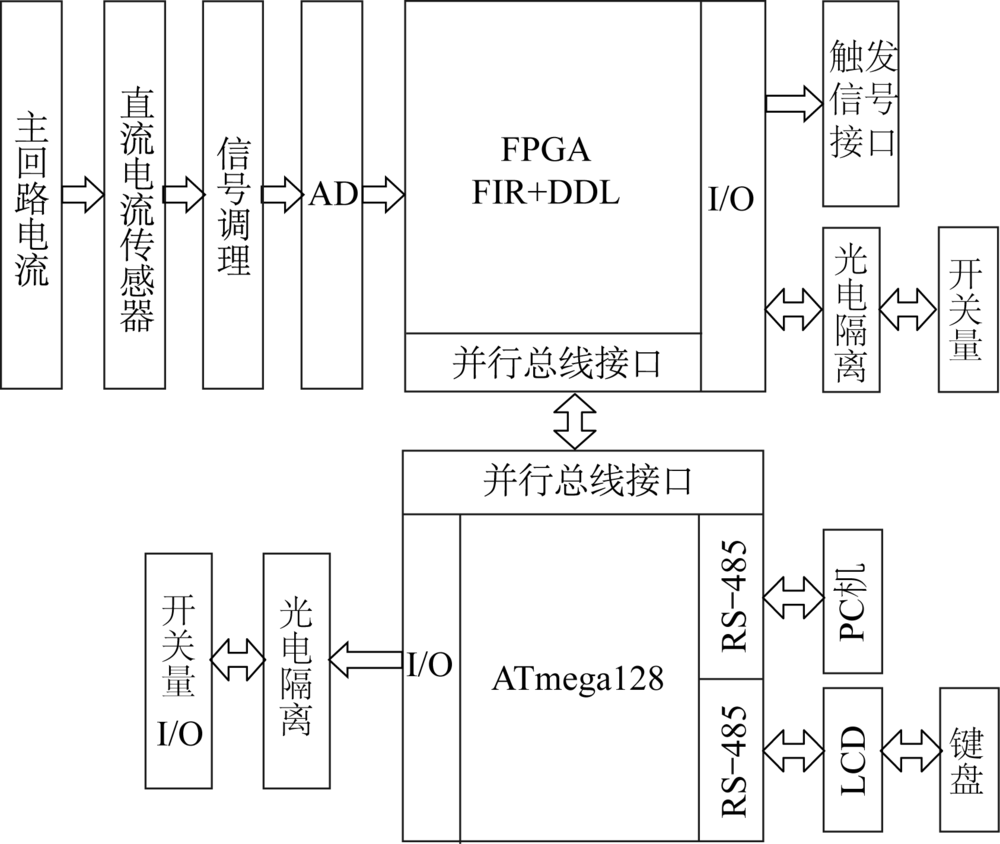

为提高直流系统的稳定可靠性,保证在直流系统发生故障后,及时识别和切断短路电流,提出了中压直流系统短路电流快速识别装置。硬件上设计了以FPGA+AVR的双处理器结构为核心的各个功能电路,实现了对主回路电流的采样和调理,以及对两处理芯片之间通信、人机交互和通信功能。在软件上,对于FPGA和AVR分别采用自顶向下和模块化编程思想,设计以DDL算法为核心,结合FIR滤波、采样算法的短路电流快速识别软件系统。最后,搭建实验回路进行短路电流快速识别试验,验证了所研发装置的快速性和可靠性。

关键词: 直流系统, 短路快速识别, DDL算法, FPGA

Abstract:

In order to improve the stability and reliability of DC system and ensure that the short-circuit current can be judged and cut off in time after the failure of DC system,a short-circuit current fast identification device for medium voltage DC(MVDC) system is proposed.The hardware is designed with the dual processor structure of FPGA+AVR as the core of each functional circuit,which realizes the extraction and conditioning of the main circuit current,as well as the communication,human-machine interaction and communication functions between the two processing chips.The software system of the short-circuit currnt identification device is projected respectively using top-down and modular programming ideas for FPGA and AVR.The short circuit current fast identification software system based on DDL algorithm,FIR filter and sampling algorithm is designed.Finally,the rapid and accurate identification of the short-circuit current by the device is verified through experiments,which provides a guarantee for the stable operation of MVDC system.

Key words: DC power girds, short-circuit fast identification, DDL algorithm, FPGA

中图分类号:

TM744

琚兴宝, 王伟. 中压直流系统短路电流快速识别装置[J]. 电器与能效管理技术, 2022, 0(4): 47-54.

JU Xingbao, WANG Wei. Short-Circuit Current Fast Identification Device for MVDC System[J]. LOW VOLTAGE APPARATUS, 2022, 0(4): 47-54.

图/表 16

图1

图2

图3

图4

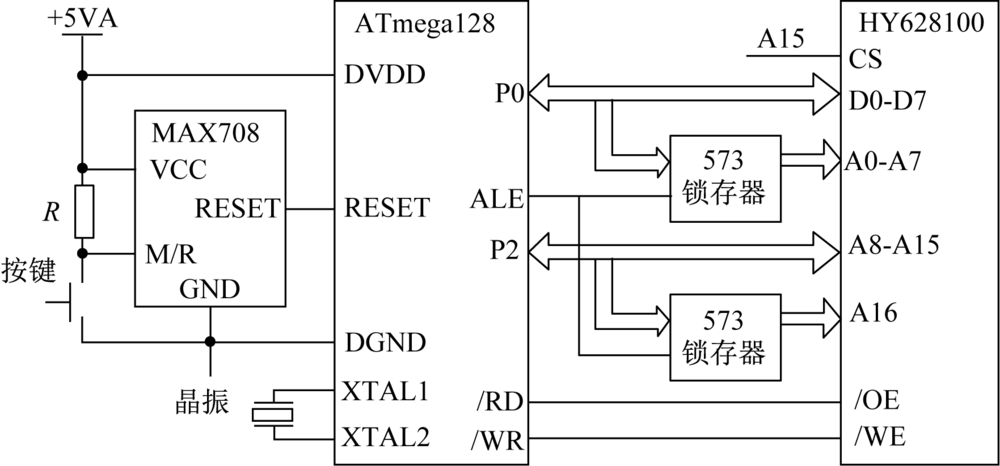

图5

图6

图7

图8

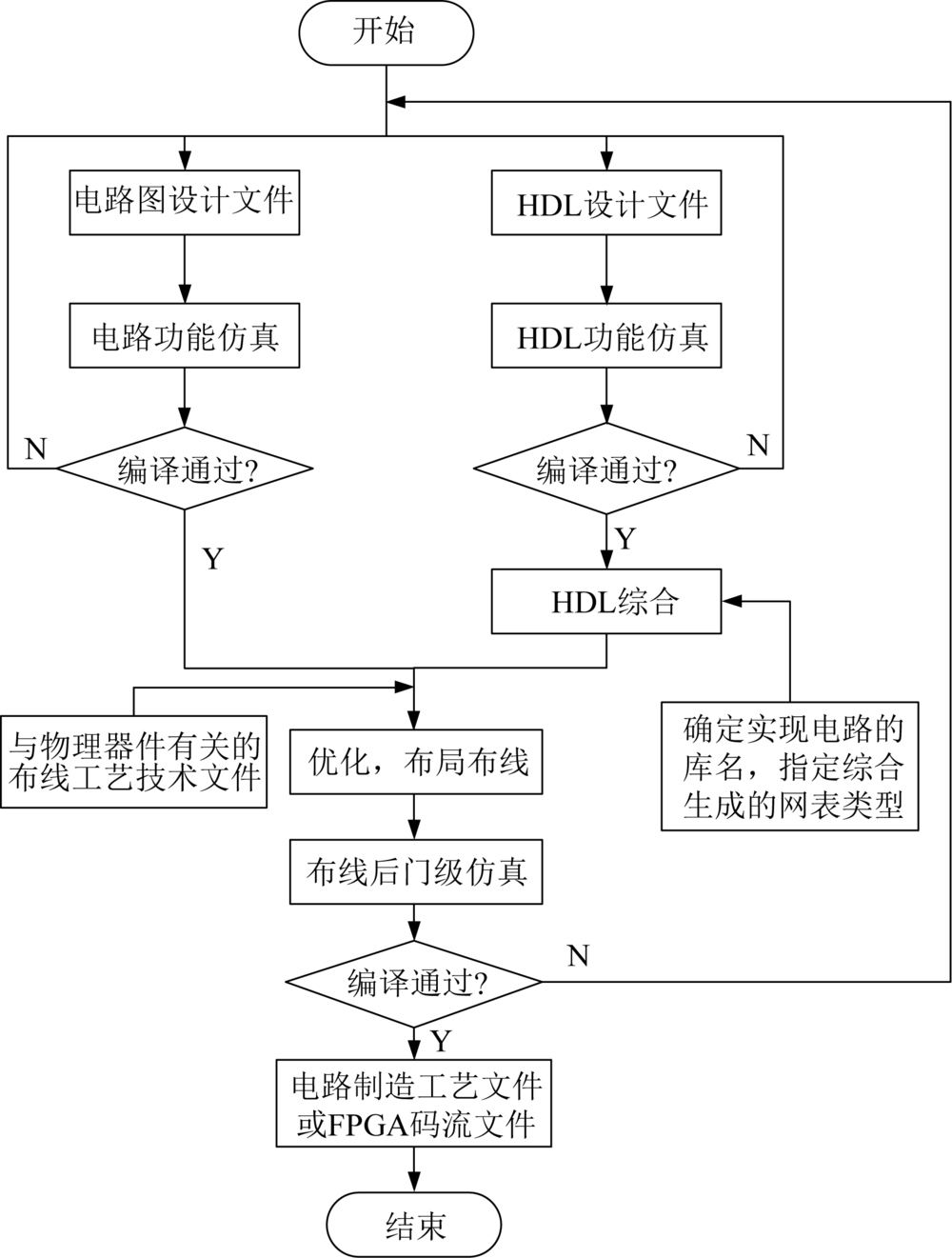

图9

图10

图11

图12

表1

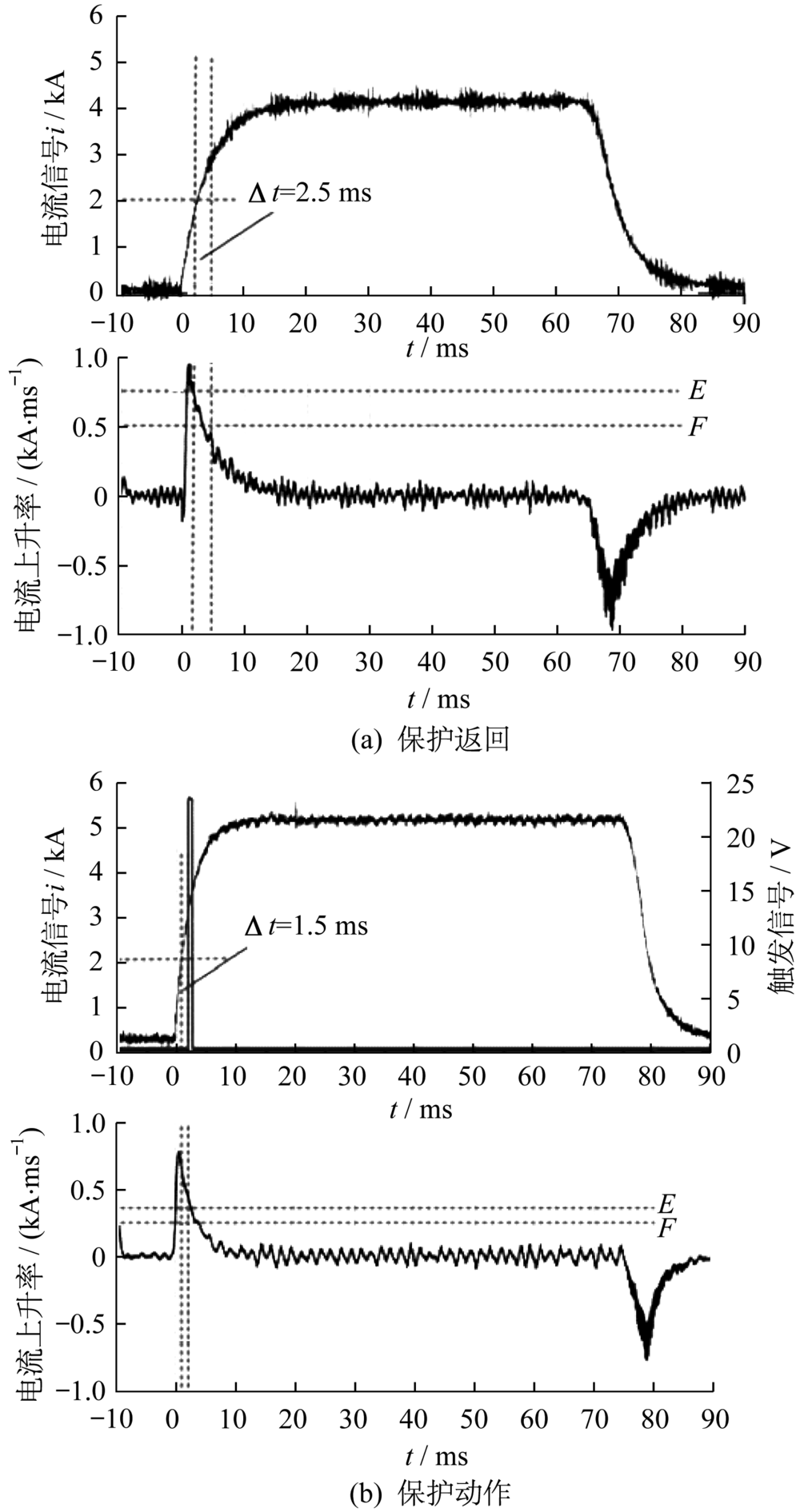

图13

图14

表2

参考文献 28

[1]	江道灼, 郑欢. 直流配电网研究现状与展望[J]. 电力系统自动化, 2012, 36(8):105-111.
[2]	宋强, 赵彪, 刘文华, 等. 智能直流配电网研究综述[J]. 中国电机工程学报, 2013, 33(25):9-19,5.
[3]	曾嵘, 赵宇明, 赵彪, 等. 直流配用电关键技术研究与应用展望[J]. 中国电机工程学报, 2018, 38(23):6791-6801,7114.
[4]	姚良忠, 吴婧, 王志冰, 等. 未来高压直流电网发展形态分析[J]. 中国电机工程学报, 2014, 34(34):6007-6020.
[5]	杜翼, 江道灼, 尹瑞, 等. 直流配电网拓扑结构及控制策略[J]. 电力自动化设备, 2015, 35(1):139-145.
[6]	孙鹏飞, 贺春光, 邵华, 等. 直流配电网研究现状与发展[J]. 电力自动化设备, 2016, 36(6):64-73.
[7]	汤广福, 罗湘, 魏晓光. 多端直流输电与直流电网技术[J]. 中国电机工程学报, 2013, 33(10):8-17,24.
[8]	戴志辉, 葛红波, 陈冰研, 等. 柔性中压直流配电网线路保护方案[J]. 电力系统自动化, 2017, 41(17):78-86.
[9]	王渝红, 傅云涛, 曾琦, 等. 柔性直流电网故障保护关键技术研究综述[J]. 高电压技术, 2019, 45(8):2362-2374.
[10]	李福生. DDL保护算法在交流电力系统中的应用研究[J]. 通信电源技术, 2016, 33(4):23-25,35.
[11]	周鑫, 张婷, 李国玉. 直流牵引供电系统的DDL保护[J]. 船电技术, 2019, 39(11):56-60.
[12]	刘源康. DSP与FPGA的并行通信方式设计与实现[J]. 电子技术与软件工程, 2018(3):32-33.
[13]	TZELEPIS D, DYŚKO A, FUSIEK G, et al. Single-ended differential protection in MTDC networks using optical sensors[J]. IEEE Transactions on Power Delivery, 2017, 32(3):1605-1615. doi: 10.1109/TPWRD.2016.2645231
[14]	何佳伟, 李斌, 李晔, 等. 多端性直流电网快速方向纵联保护方案[J]. 中国电机工程学报, 2017, 37(23):6878-6887,7078.
[15]	姜崇学, 卢宇, 汪楠楠, 等. 柔性直流电网中行波保护分析及配合策略研究[J]. 供用电, 2017, 34(3):51-56.
[16]	JOHANNESSON N, NORRGA S, WIKSTROM C. Selective wave-front based protection algorithm for MTDC systems[C]// 13th International Conference on Development in Power System Protection 2016 (DPSP), 2016:1-6.
[17]	张一茗, 李少华, 金光耀, 等. 电磁干扰对智能高压开关二次设备的影响研究[J]. 高压电器, 2017, 53(2):191-198.
[18]	吴恒天, 焦重庆, 崔翔, 等. GIS变电站开关操作引起的二次设备端口电磁骚扰模拟实验及分析[J]. 高电压技术, 2017, 43(10):3387-3395.
[19]	刘益青, 高伟聪, 魏欣, 等. 考虑群延迟和暂态时延的短窗低通滤波器设计[J]. 电力自动化设备, 2018, 38(11):21-27.
[20]	王雪, 高云广, 吝伶艳, 等. 有源电力滤波器的研究现状与展望[J]. 电力系统保护与控制, 2019, 47(1):177-186.
[21]	李永安. Sallen-Key二阶低通滤波器的OTRA实现[J]. 电子工程师, 2005(10):28-29,33.
[22]	曾德康. 基于单片机的数据串口通信研究[J]. 通信电源技术, 2019, 36(3):194-195.
[23]	贝耶尔, 刘凌. 数字信号处理的FPGA实现[M].3版. 北京: 清华大学出版社, 2011.
[24]	LETERME W, BEERTEN J, VAN HERTEM D. Nonunit protection of HVDC grids with inductive DC cable termination[J]. IEEE Transactions on Power Delivery, 2016, 31(2):820-828. doi: 10.1109/TPWRD.2015.2422145
[25]	韩昆仑, 蔡泽祥, 徐敏, 等. 直流线路行波保护特征量动态特性与整定研究[J]. 电网技术, 2013, 37(1):255-260.
[26]	余修勇, 肖立业, 林良真, 等. 基于单端量的柔性直流电网故障识别方案[J]. 高电压技术, 2018, 44(2):440-447.
[27]	JIAO Z, WANG Z, WANG X, et al. Protection schemes for distribution lines in DC power grid[C]// 2015 IEEE Innovative Smart Grid Technologies - Asia (ISGT ASIA) 2015:1-6.
[28]	SAMIR A, ABU-ELANIEN A E B, ABDEL-KHALIK A S, et al. A directional protection technique for MTDC networks[C]// 2015 4th International Conference on Electric Power and Energy Conversion Systems (EPECS), 2015:1-6.

参数	保护测试方式
参数	DDL+ΔI		DDL+ΔT
平均上升率/ (kA·ms^-1)	0.425	0.500	0.757	0.600
电流幅值/ kA	4.25	5.00	5.75	6.00
E/(kA·ms^-1)	0.75	0.75	0.75	0.75
F/(kA·ms^-1)	0.5	0.5	0.5	0.5
I_max/kA	2.0	2.0	5.0	5.5
t_I_max/ms	2.5	1.5	1.0	1.0
I_min/kA	5.0	5.0	2.0	2.0
T_max/ms	4.0	4.0	5.0	4.5
保护结果	保护返回	保护动作	保护返回	保护动作

保护类型	应用场景	优点	不足
行波保护	长距离输电线路保护	保护原理简单,易于实现,可靠性较高	信号采集和处理复杂,对设备要求高^[24-25]
电气量幅值保护	输电和配电线路保护	原理简单,实现成本较低	特征差异小,耐受过渡电阻能力差,可靠性低^[26]
电气量微分保护	输电和配电线路保护	检测速度快,适用于多端直流系统	信号易受干扰,受过渡电阻影响大,采样频率要求高^[27]
差动保护	直流输电线路、馈线保护、变压器保护	灵敏性高,选择性好,耐受过渡电阻能力强	通信要求高,易受噪声信号干扰,成本高^[28]
