直流小型断路器的应用及结构设计

doi:10.16628/j.cnki.2095-8188.2021.05.005

电器与能效管理技术 ›› 2021, Vol. 0 ›› Issue (5): 25-29.doi: 10.16628/j.cnki.2095-8188.2021.05.005

直流小型断路器的应用及结构设计

李敏¹, 戴安彩², 张培夫¹, 丁国辉¹, 李焰锋¹

1.浙江明晖智能电气有限公司, 浙江嘉兴 314109
2.浙江创奇电气有限公司, 浙江温州 325603

收稿日期:2021-01-20 出版日期:2021-05-30 发布日期:2021-06-15
作者简介:李敏(1985—),男,工程师,主要从事低压电器研发与市场研究。|戴安彩(1977—),男,工程师,主要从事低压电器技术与研发管理。|张培夫(1985—),男,工程师,主要从事低压电器的技术与研发。

Application and Structure Design of DC MCB

LI Min¹, DAI Ancai², ZHANG Peifu¹, DING Guohui¹, LI Yanfeng¹

1. Zhejiang Minghui Intelligent Electric Co.,Ltd., Jiaxing 314019, China
2. Zhejiang Chuangqi Electric Co.,Ltd., Wenzhou 325603, China

Received:2021-01-20 Online:2021-05-30 Published:2021-06-15

摘要/Abstract

摘要：

直流小型断路器(MCB)用于对清洁能源系统和各种直流负载提供过载、短路、过压、欠压等保护。基于直流电路存在临界负载电流和时间常数合理选择等特点,从直流MCB的研制出发,对直流MCB的应用场景进行梳理;结合关键试验的试验情况及试验数据,对其设计原理、结构设计要点、选材、接地方式和发展趋势进行了阐述和分析说明。

关键词: 清洁能源, 直流负载, 应用场景, 末端保护, 直流MCB

Abstract:

DC miniature circuit breaker (MCB) is used to provide overload,short circuit,overvoltage and undervoltage protection for clean energy system and various DC loads.Based on that the DC circuit has the characteristics of reasonable selection of critical load current and time constant,this paper starts from the development of DC MCB,first combs the application scenarios of DC MCB,combining with the test situation and test data of key tests,expounds and analyzes its design principle,structural design points,material selection,grounding mode and development trend.

Key words: clean energy, DC load, application scenario, terminal protection, DC MCB

中图分类号:

TM561

李敏, 戴安彩, 张培夫, 丁国辉, 李焰锋. 直流小型断路器的应用及结构设计[J]. 电器与能效管理技术, 2021, 0(5): 25-29.

LI Min, DAI Ancai, ZHANG Peifu, DING Guohui, LI Yanfeng. Application and Structure Design of DC MCB[J]. LOW VOLTAGE APPARATUS, 2021, 0(5): 25-29.

图/表 12

表1

表2

图1

表3

图2

图3

表4

图4

图5

图6

表5

图7

参考文献 17

[1]	低压开关设备和控制设备第1部分:总则:GB/T 14048.1—2002[S].
[2]	家用和类似场所用过电流保护断路器第3部分:用于直流的断路器:GB/T 10963.3—2016[S].
[3]	朱金保. 从应用场所需求谈低压直流断路器[J]. 电器与能效管理技术, 2019(22):23-29.
[4]	顾惠民, 孙吉升. 低压直流断路器在光伏系统的应用分析[J]. 电器与能效管理技术, 2016(22):10-16.
[5]	周云, 黄银芳, 李志宏, 等. 光伏用直流塑壳断路器的过载保护特性研究[J]. 电器与能效管理技术, 2018(22):65-69.
[6]	高风. 《联合国气候变化框架公约》二十年与中国低碳发展进程[J]. 国际展望 2013(4):1-11.
[7]	孔祥斌, 矫财东, 赵亮, 等. 直流断路器在不同时间常数下临界负载电流的测试及分析[J]. 电器与能效管理技术, 2018(22):77-81.
[8]	陈德桂. 低压断路器的器壁侵蚀与自动气吹灭弧新技术[J]. 低压电器, 2002(4):3-6.
[9]	郑占锋, 邹积岩, 董恩源, 等. 直流开断与直流断路器[J]. 高压电器, 2006,42(6):445-449.
[10]	王丹, 毛承雄, 陆继明, 等. 直流配电系统技术分析及设计构想[J]. 电力系统自动化, 2013,37(8):82-88.
[11]	贺湘琰. 电器学[M]. 北京: 机械工业出版社, 2002.
[12]	陈德桂. 低压断路器的开关电弧与限流技术[M]. 北京: 机械工业出版社, 2006.
[13]	李广利. 小型交流断路器在直流电路中的应用[J]. 低压电器, 2003(4):51-54.
[14]	刘清霞, 王国忠, 吴卫东. 直流断路器临界负载电流测试分析[J]. 电器与能效管理技术, 2016(22):55-56.
[15]	李敏, 李燕, 徐大胜, 等. 小型断路器的选材与结构设计[J]. 电器与能效管理技术, 2014(14):31-34.
[16]	张强, 戴天鹰. 建筑物直流配电网低压断路器选型探讨[J]. 建筑电气, 2019,38(7):24-30.
[17]	王金贵. 直流电源系统中小型断路器的选择性保护及应用[J]. 低压电器, 2014(6):57-61.

能源	装机容量/GW		复合增长率/%
能源	2019年	2025年	复合增长率/%
水电	356	487	5.34
核电	49	89	10.56
风电	210	350	8.88
光伏	204	340	8.83

应用场景	对应技术参数	使用方式
发电厂/ 变电站	高电压(单极250 V、四极达到1 000 V),无极性16~125 A,带选择性保护(SMCB),时间≤1 ms	(光伏、风能、核能等)的供配电,以及光伏汇流箱
5G基站	DC 48/240/336 V;16~100 A;6 kA;时间≤5 ms,电能计量、通信和远程控制功能,1U/3U的高度	供配电
数据中心	DC 48 V,32/63 A,4.5/6 kA, 时间2~15 ms
城市轨道交通	DC 250 V,16/125 A,6 kA,具备远程控制功能,时间15 ms
储能站	DC 250~1 000 V,63/125 A,6 kA,时间≤2 ms
直流充电桩	220 V,40 A,6 kA,时间≤5 ms

MCB	开距/mm	超程/mm	终压力/N	脱扣力/N
AC MCB	>4.5	>1	5.5±0.5	≤0.8
DC MCB	>6.5	>2	6.5±0.5	≤0.6

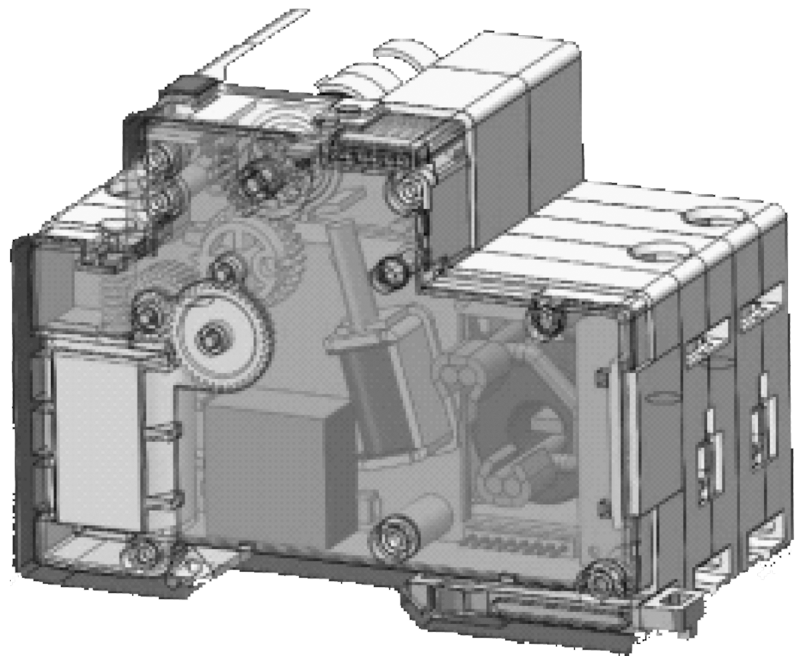

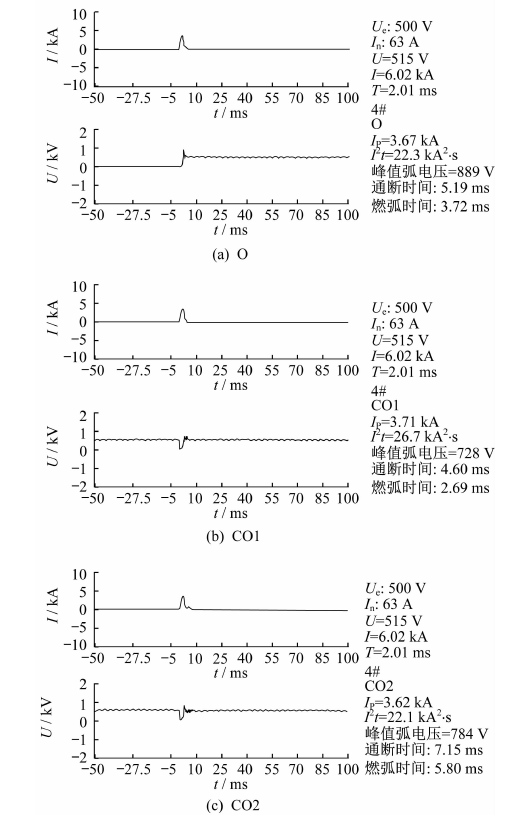

参数	数值
分断电流/kA	6
电压/V	500
时间常数/ms	2
极数	2
额定电流/A	63

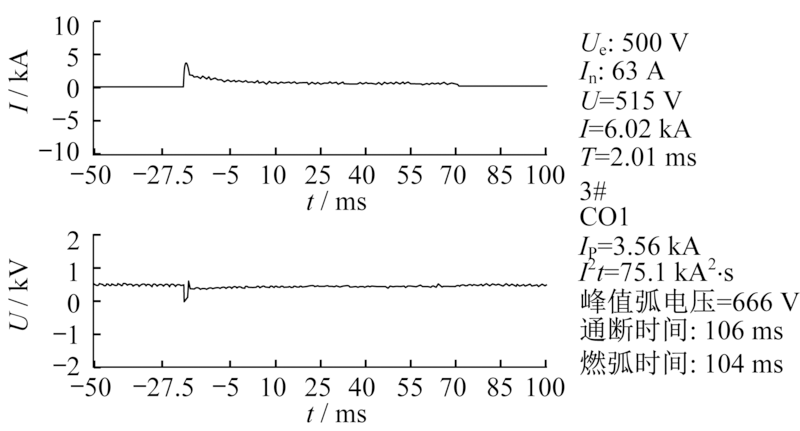

参数	数值
额定电流/A	63
电压/V	500
极数	2
时间常数/ms	2
