双断口真空断路器关合直流电压预击穿特性实验研究

doi:10.16628/j.cnki.2095-8188.2021.10.002

电器与能效管理技术 ›› 2021, Vol. 0 ›› Issue (10): 7-12.doi: 10.16628/j.cnki.2095-8188.2021.10.002

双断口真空断路器关合直流电压预击穿特性实验研究

彭晶¹^,², 邓云坤¹, 王科¹, 陈兴贵², 耿云², 耿英三²

1.云南电网有限责任公司电力科学研究院, 云南昆明 650217
2.西安交通大学电力设备与电气绝缘国家重点实验室, 陕西西安 710049

收稿日期:2021-05-21 出版日期:2021-10-30 发布日期:2022-01-25
作者简介:彭晶(1985—),男,高级工程师,研究方向为高压电器、设备状态监测与评价。|邓云坤(1989—),男,博士,主要从事高电压与绝缘技术、新型绝缘材料与绝缘故障诊断研究。|王科(1982—),男,高级工程师,主要从事高电压与绝缘技术、新型电力系统构建研究。
基金资助:
云南省科技项目(2018BA062);南网科技项目(YNKJXM20180171)

Research on Prestrike Characteristics of Double-Break VCB Under Direct Current Voltages

PENG Jing¹^,², DENG Yunkun¹, WANG Ke¹, CHEN Xinggui², GENG Yun², GENG Yingsan²

1. Electric Power Research Institute,Yunnan Power Grid Co.,Ltd.,Kunming 650217,China
2. State Key Laboratory of Electrical Insulation and Power Equipment,Xi’an Jiaotong University,Xi’an 710049,China

Received:2021-05-21 Online:2021-10-30 Published:2022-01-25

摘要/Abstract

摘要：

通过实验,研究了双断口真空断路器关合直流电压下预击穿特性。测量了单断口和双断口真空断路器关合不同电压等级直流电压下预击穿开距,并计算其威布尔概率分布。结果表明,与单断口真空断路器的50%预击穿开距相比,双断口真空断路器中每个灭弧室的d₅₀降低了25.0%~72.7%。由于双断口真空断路器的分压作用,其高压侧、低压侧真空灭弧室的预击穿开距分散性比单断口真空断路器预击穿开距分散性显著降低。

关键词: 真空断路器, 双断口, 预击穿特性, 真空灭弧室, 预击穿开距

Abstract:

The purpose of this paper is to study the prestrike characteristics of a double-break vacuum circuit breaker under direct current voltages.In this experiment,we measured the prestrike gap of the single-break and the double-break vacuum circuit breaker in closing operations under different voltage levels,and calculated their Weibull probability distribution.The results show that,compared with the 50% prestrike gap of the single-break vacuum circuit breaker,the d₅₀ of each vacuum interrupter in the double-break vacuum circuit breaker is reduced by 25.0%~72.7%.Due to the voltage sharing effect of double-break vacuum breaker,the dispersion of the prestrike gaps of the vacuum interrupters in the high voltage side and low voltage-side of double-break vacuum breaker is significantly lower than that of the single-break vacuum circuit breaker.

Key words: vacuum circuit breaker(VCB), double-break, prestrike characteristics, vacuum interrupter, prestrike gap

中图分类号:

TM561

彭晶, 邓云坤, 王科, 陈兴贵, 耿云, 耿英三. 双断口真空断路器关合直流电压预击穿特性实验研究[J]. 电器与能效管理技术, 2021, 0(10): 7-12.

PENG Jing, DENG Yunkun, WANG Ke, CHEN Xinggui, GENG Yun, GENG Yingsan. Research on Prestrike Characteristics of Double-Break VCB Under Direct Current Voltages[J]. LOW VOLTAGE APPARATUS, 2021, 0(10): 7-12.

图/表 11

图1

表1

图2

图3

图4

表2

表3

图5

图6

图7

表4

参考文献 17

[1]	彭晶, 邓云坤, 赵现平, 等. 40.5 kV无功投切用双断口真空断路器的研究与设计[J]. 高压电器, 2020, 56(11):39-45.
[2]	杜炤鑫, 周德生, 邹晓峰, 等. 发电机断路器合成试验开断过程仿真与分析[J]. 电器与能效管理技术, 2021(3):57-60.
[3]	张宗琴, 翟小社, 安平. 新型弧后介质恢复强度测量系统[J]. 电器与能效管理技术, 2020(8):45-51.
[4]	刘永庆, 吴小钊, 杜连杰, 等. 断路器合闸功率与合闸速度分析计算方法[J]. 电器与能效管理技术, 2020(8):29-32.
[5]	周安康. 中压真空断路器桥式触头系统电动力的分析[J]. 电器与能效管理技术, 2019(13):35-37,45.
[6]	张豪, 符一凡, 董华庆, 等. 双断口真空断路器开断速度对电压分布的影响[J/OL]. 电网技术:1-7[2021-03-23].https://doi.org/10.13335/j.1000-3673.pst.2020.0634.
[7]	樊浩, 苏海博, 陈立, 等. 随机森林集成学习模型在高压真空断路器振动信号分析中的应用[J]. 电器与能效管理技术, 2019(23):1-5,50.
[8]	ZHANG Y Y, XU X Y, JIN L J, et al. Fractal-based electric field enhancement modeling of vacuum gap electrodes[J]. IEEE Transaction on Dielectrics and Electrical Insulation, 2017, 24(3):1957-1964. doi: 10.1109/TDEI.2017.006364
[9]	SLADE P G. The vacuum interrupter theory,design and application[M]. Boca Raton: CRC Press, 2008.
[10]	DESCOEUDRES A, RAMSVIK T, CALATRONI S, et al. DC breakdown conditioning and breakdown rate of metals and metallic alloys under ultrahigh vacuum[J]. Physical Review Special Topics-Accelerators and Beams, 2009, 12(3):032001. doi: 10.1103/PhysRevSTAB.12.032001
[11]	LATHAM R V. High voltage and vacuum insulation:Basic concepts and technological practice[M]. London: Academic Press, 1995.
[12]	SLADE P G, TAYLOR E D, HASKINS R E. Effect of short circuit current duration on the welding of closed contacts in vacuum[C]// Proceedings of the 51th IEEE Holm Conference on Electrical Contacts, 2005:69-74.
[13]	SLADE P G, SMITH R K, TAYLOR E D. The effect of contact closure in vacuum with fault current on prestrike arcing time,contact welding and the field enhancement factor[C]// Proceedings of the 2007 53rd IEEE Holm Conference on Electrical Contacts, 2007:32-36.
[14]	DULLNI E, SHANG W, GENTSCH D, et al. Switching of capacitive currents and the correlation of restrike and pre-ignition behavior[J]. IEEE Transaction on Dielectrics and Electrical Insulation, 2006, 13(1):65-71. doi: 10.1109/TDEI.2006.1593402
[15]	KUMICHEV G A, POLUYANOVA I N. Investigation of welding characteristics and NSDD probabilities of different contact materials under capacitive load conditions[C]// Proceedings of the 27th International Symposium on Discharges and Electrical Insulation in Vacuum (ISDEIV), 2016:1-4.
[16]	RAZI-KAZEMI A A, FALLAH M R, ROSTAMI M, et al. A new realistic transient model for restrike/prestrike phenomena in vacuum circuit breaker[J/OL]. International Journal of Electrical Power & Energy Systems,https://doi.org/10.1016/j.ijepes.2019.105636.
[17]	侯春光, 龙海旭, 曹云东, 等. 真空断路器截流过电压仿真计算以及抑制措施[J]. 电器与能效管理技术, 2019(9):6-11.

实验分组	直流电压/kV	试验设置	实验次数/次
实验1	U_s	单断口VI_A	30
实验2	U_s	单断口VI_B	30
实验3	U_s	双断口	30

实验分组		U_s/kV	β	η/mm	R_-Square
实验1 (VI_A)		10	2.2	0.30	0.99
		20	4.9	0.50	0.98
		30	6.7	0.70	0.99
		40	10.3	1.00	0.95

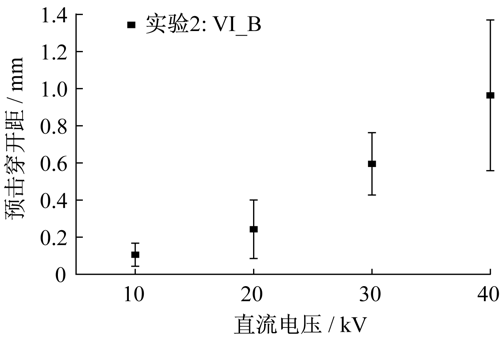

实验2 (VI_B)		10	1.8	0.10	0.99
		20	3.2	0.30	0.99
		30	3.7	0.70	0.97
		40	3.4	1.10	0.99
VI_A VI_B		10	0.9	0.20	0.97
		20	2.6	0.60	0.99
		30	5.3	0.90	0.99
		40	4.6	1.10	0.97
实验 3	VI_A	10	1.2	0.20	0.95
		20	3.3	0.40	0.99
		30	5.9	0.50	0.99
		40	4.7	0.70	0.96
	VI_B	10	0.8	0.04	0.99
		20	1.9	0.20	0.99
		30	4.7	0.30	0.99
		40	4.7	0.40	0.97

实验分组		U_s/kV	d₁₀/mm	d₅₀/mm	d₉₀/mm	σ/mm
实验1 (VI_A)		10	0.4	0.2	0.1	0.1
		20	0.6	0.5	0.3	0.2
		30	0.8	0.7	0.5	0.1
		40	1.1	1.0	0.8	0.2
实验2 (VI_B)		10	0.2	0.1	0.0	0.1
		20	0.4	0.2	0.1	0.2
		30	0.8	0.6	0.4	0.2
		40	1.4	1.0	0.6	0.4
实验 3	VI_A VI_B	10	0.5	0.1	0.0	0.2
		20	0.8	0.5	0.3	0.2
		30	1.0	0.8	0.6	0.2
		40	1.4	1.0	0.7	0.3
	VI_A	10	0.3	0.1	0.0	0.1
		20	0.5	0.4	0.2	0.1
		30	0.6	0.5	0.4	0.1
		40	0.8	0.6	0.4	0.2
	VI_B	10	0.1	0.0	0.0	0.1
		20	0.3	0.2	0.1	0.1
		30	0.4	0.3	0.2	0.1
		40	0.5	0.4	0.3	0.1

实验条件		U_s/kV
实验条件		10	20	30	40
VI_A	δ (d₁₀)	-17.9	-19.4	-24.4	-24.8
	δ (d₅₀)	-47.8	-27.1	-27.5	-35.1
	δ (d₉₀)	-70.0	-42.4	-28.8	-48.1
VI_B	δ (d₁₀)	-40.0	-5.7	-51.2	-62.3
	δ (d₅₀)	-72.7	-25.0	-48.3	-58.3
	δ (d₉₀)	-100.0	-46.2	-41.7	-50.9
