适用于供配电系统数据中心的限流式多端口直流断路器研究

doi:10.16628/j.cnki.2095-8188.2026.08.001

摘要/Abstract

摘要：

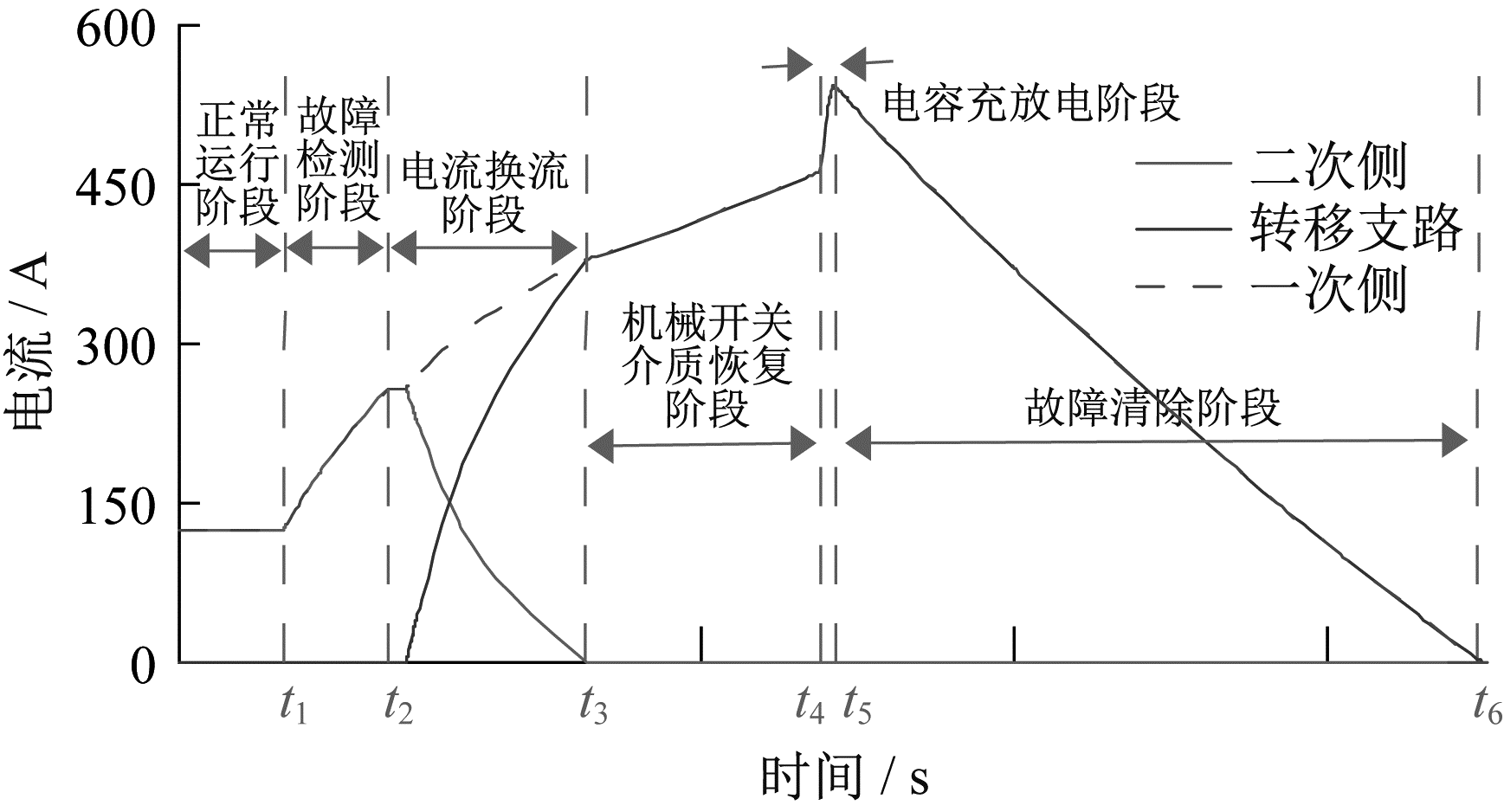

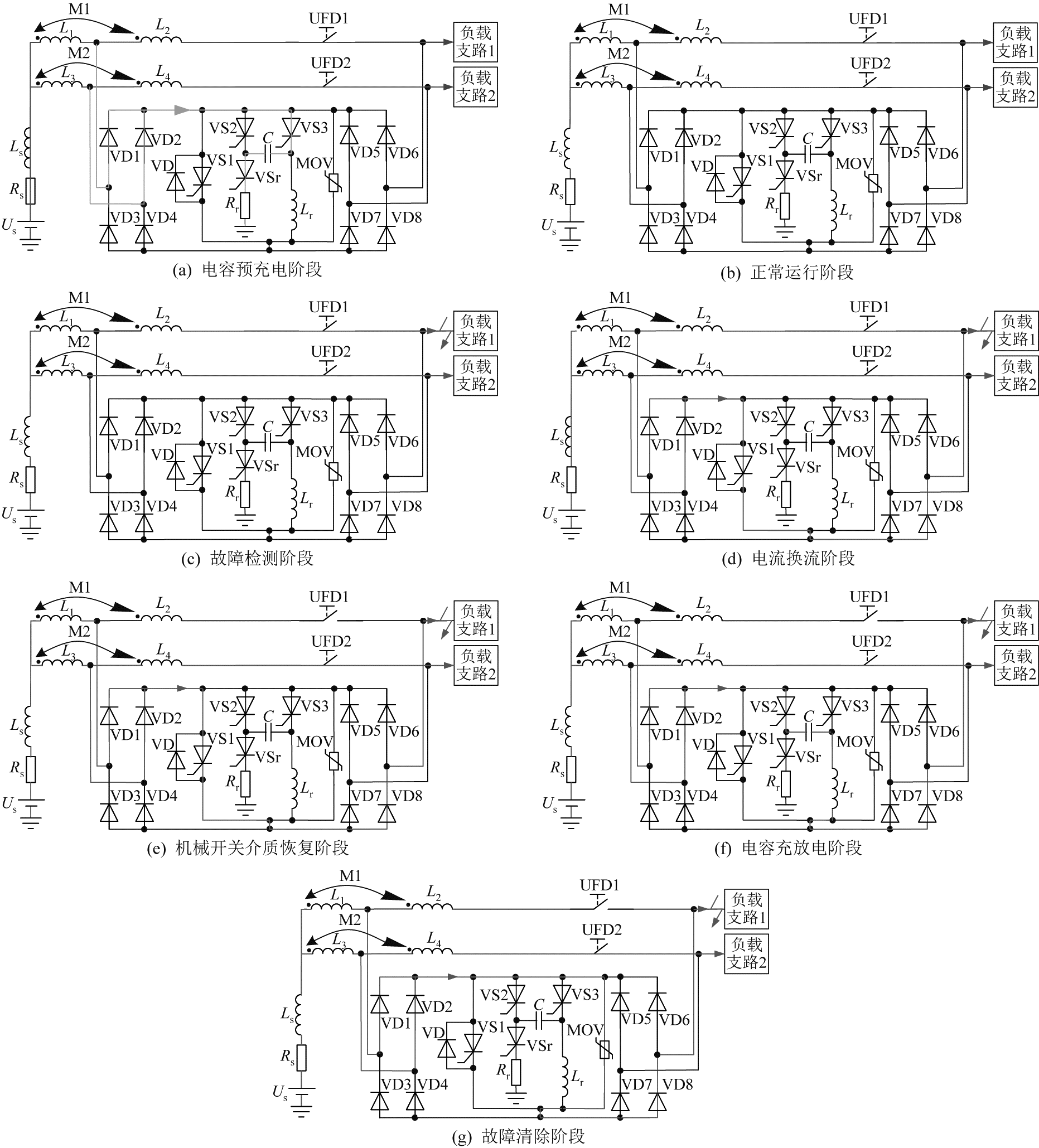

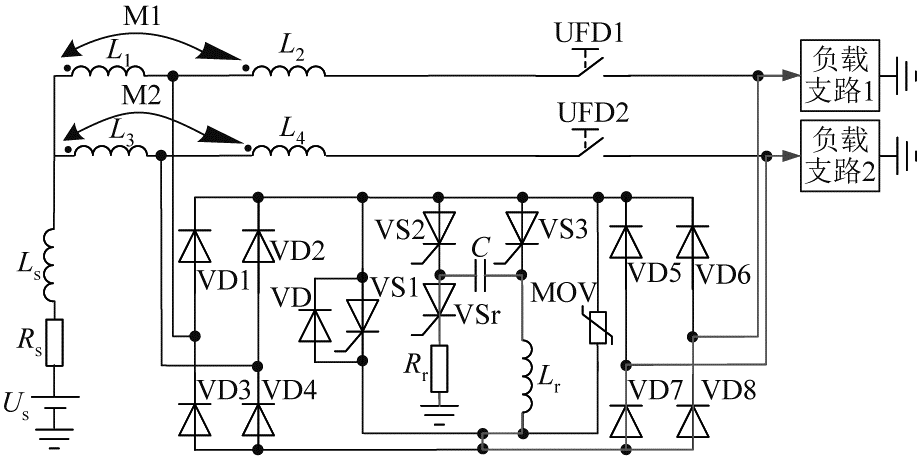

当前数据中心普遍采用“短链路、多分支”配电架构,若为各支路单独配置直流断路器,虽可实现可靠隔离,但总投资随支路数大幅上升。为此,提出一种不含全控型器件的限流式多端口直流断路器(CLMP-DCCB)。首先分阶段对CLMP-DCCB的工作过程进行理论解析;进而分析电压、电流应力与拓扑关键参数间的相互关系,提出相应的参数设计方法;最后通过MATLAB/Simulink平台对所提出的CLMP-DCCB与相关典型方案进行对比仿真。结果表明,该方案在降低系统综合成本与提升开断性能方面具备显著优势,为CLMP-DCCB在数据中心配电系统中的应用提供了有效的技术支撑。

关键词: 数据中心, 多端口直流断路器, 晶闸管, 耦合电感

Abstract:

Current data centers widely adopt a “short-link,multi-branch” power distribution architecture. While individually configuring DC circuit breakers for each branch can achieve reliable isolation, the total investment increases significantly with the number of branches. To address this, a current-limiting multi-port DC circuit breaker (CLMP-DCCB) without fully-controlled devices is proposed. The working process of the CLMP-DCCB is first theoretically analyzed in stages. Subsequently, the relationships among voltage stress, current stress, and key topological parameters are examined, and a corresponding parameter design method is proposed. Finally, a comparative simulation is conducted on MATLAB/Simulink between the proposed CLMP-DCCB and relevant typical schemes. The results demonstrate that this solution offers significant advantages in reducing overall system costs and enhancing breaking performance, providing effective technical support for the application of CLMP-DCCB in power distribution systems of data center.

Key words: data center, multi-port DC circuit breaker, thyristor, coupled inductor

中图分类号:

TM561

邱伟杰, 缪希仁. 适用于供配电系统数据中心的限流式多端口直流断路器研究[J]. 电器与能效管理技术, 2026, 0(8): 1-9.

Qiu Weijie, Miao Xiren. Research on Current-Limiting Multi-Port DC Circuit Breaker for Power Distribution Systems in Data Centers[J]. LOW VOLTAGE APPARATUS, 2026, 0(8): 1-9.

图/表 15

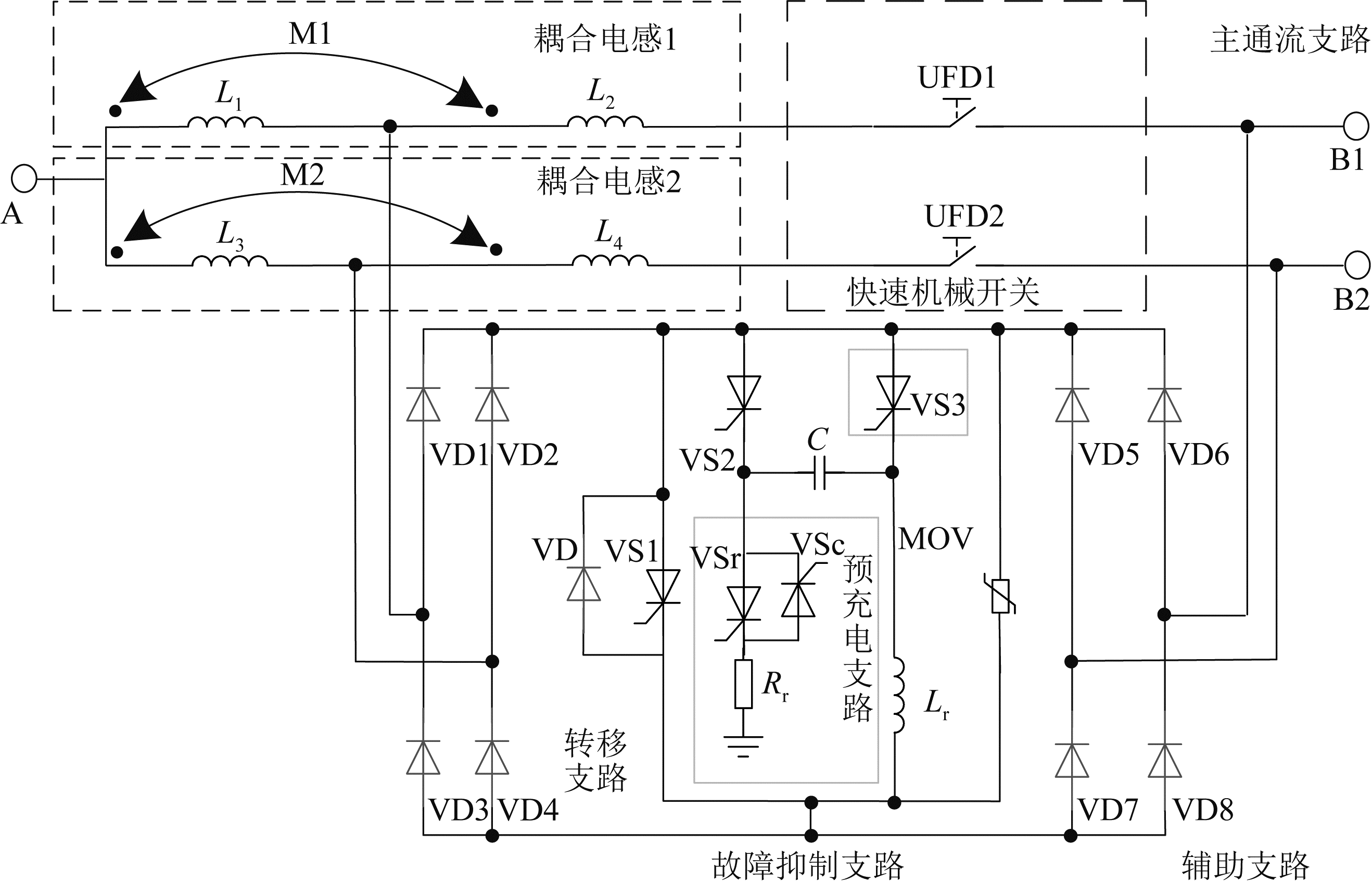

图1

图2

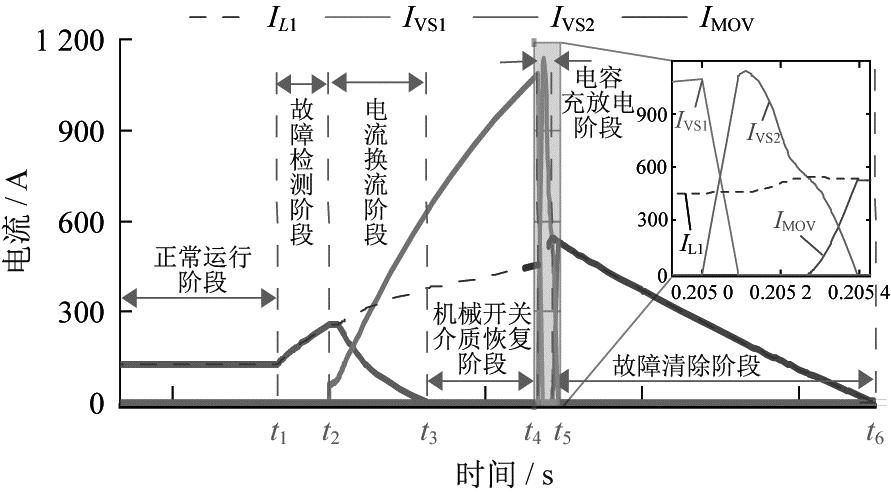

图3

图4

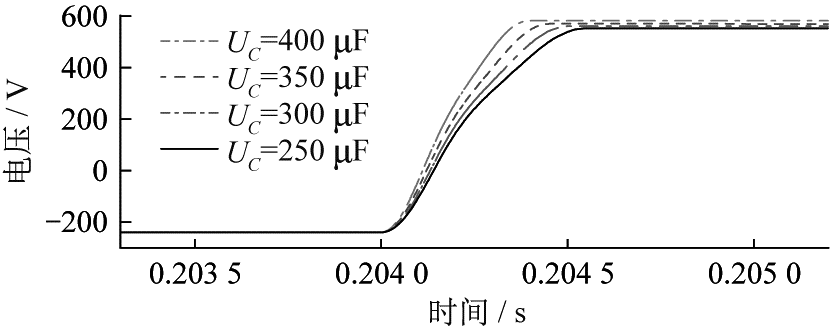

图5

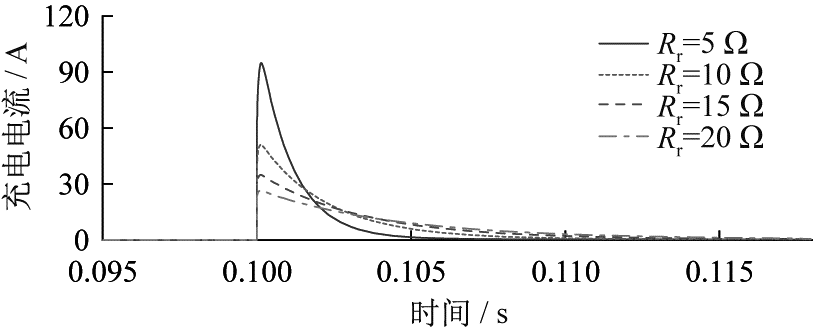

图6

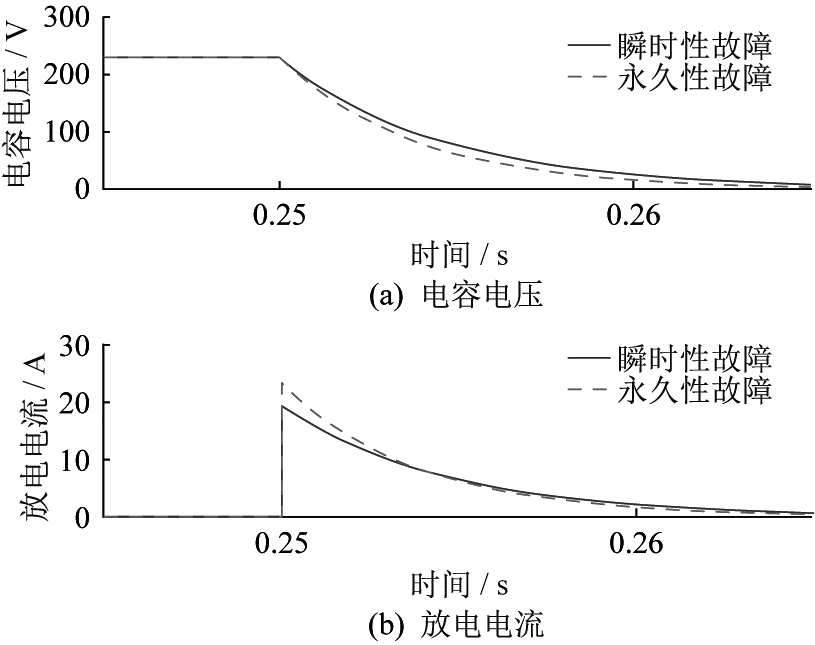

图7

图8

表1

图9

图10

图11

表2

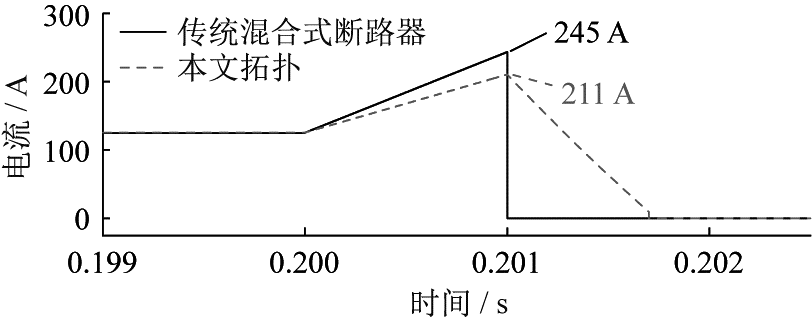

图12

表3

参考文献 21

[1]	温家良, 吴锐, 彭畅, 等. 直流电网在中国的应用前景分析[J]. 中国电机工程学报, 2012, 32(13):7-12.
[2]	汤广福, 罗湘, 魏晓光. 多端直流输电与直流电网技术[J]. 中国电机工程学报, 2013, 33(10):8-17.
[3]	年珩, 孔亮. 直流微电网故障保护技术研究综述[J]. 高电压技术, 2020, 46(7):2241-2254.
[4]	郭彦勋, 许壮, 王要强, 等. 适用于直流电网的晶闸管型直流断路器[J]. 高电压技术, 2023, 49(5):2029-2037.
[5]	杨晨曦, 贾申利, 黄小龙, 等. 基于并联电容的低压直流断路器机理分析[J]. 电器与能效管理技术, 2025(8):9-16.
[6]	温惠, 郭晓雪, 曾馨艺. 基于磁流体动力学的无极性低压直流断路器电弧仿真及性能优化[J]. 电器与能效管理技术, 2024(2):6-12.
[7]	范兴明, 李涛, 张鑫. 中高压直流断路器的研究与应用[J]. 高电压技术, 2024, 50(6):2537-2553.
[8]	李宏旭, 项彬, 于书汀, 等. 超导限流器与机械式直流断路器的全电流开断配合方法[J]. 高电压技术, 2022, 48(11):4497-4505.
[9]	王顺亮, 李明, 辛清明, 等. 具备快速重合闸能力的低损耗低成本双向固态式直流断路器[J]. 电力系统保护与控制, 2025, 53(12):128-138.
[10]	贺嵩铭, 朱晋, 曾庆鹏, 等. 基于晶闸管的主动关断型双向直流固态断路器[J]. 高电压技术, 2025, 51(4):1857-1866.
[11]	许悦, 赵西贝, 韩民晓, 等. 一种自旁路型耦合电感直流故障限流器[J]. 中国电机工程学报, 2025, 45(16):6473-6485.
[12]	王志刚, 周柳, 周春龙. 船用大容量直流断路器的优化与设计改进[J]. 电器与能效管理技术, 2025(4):41-46.
[13]	郑超文, 吴浩. 柔性直流配电网保护策略综述[J]. 四川电力技术, 2024, 47(4):65-70.
[14]	张烁, 邹贵彬, 魏秀燕, 等. 基于多端口混合式直流断路器的柔性直流电网故障性质识别方法[J]. 高电压技术, 2022, 48(3):992-1000.
[15]	马秀达, 姜崇学, 卢宇, 等. 多端柔性直流系统的线路故障处理方案综述及工程实践[J]. 电网技术, 2026, 50(3):1362-1371.
[16]	李兴文, 高偲智, 张照资, 等. 低压直流开断技术研究综述[J]. 高电压技术, 2025, 51(9):4479-4493.
[17]	刘宇昕. 基于晶闸管的多端口混合式直流断路器拓扑研究[D]. 北京: 北京交通大学, 2023.
[18]	Shu J, Ma J, Wang S, et al. A new active thyristor-based DCCB with reliable opening process[J]. IEEE Transactions on Power Electronics, 2021, 36(4):3617-3621. doi: 10.1109/TPEL.2020.3026369
[19]	Sajjadi A, Kadkhodaei G, Hamzeh M, et al. An integrated multiport circuit breaker with current flow controlling capability for meshed multiterminal HVDC grids[J]. IEEE Transactions on Power Electronics, 2024, 39(8):9680-9693. doi: 10.1109/TPEL.2024.3396137
[20]	Zhu J, Zeng Q, He S, et al. A novel multi-port solid-state circuit breaker concept with integrated energy absorbing branch[J]. IEEE Transactions on Power Electronics, 2024, 39(11):14606-14616. doi: 10.1109/TPEL.2024.3442480
[21]	Wen W, Li C, Sun Q, et al. Low-voltage thyristor based multi-port DC breaker for single-source multi-loads system in substation[J]. IEEE Transactions on Power Electronics, 2025, 40(5):6838-6846. doi: 10.1109/TPEL.2024.3522134

参数	参数值
系统电压/V	240
线路电阻/Ω	1.9
线路电感/μH	2 000

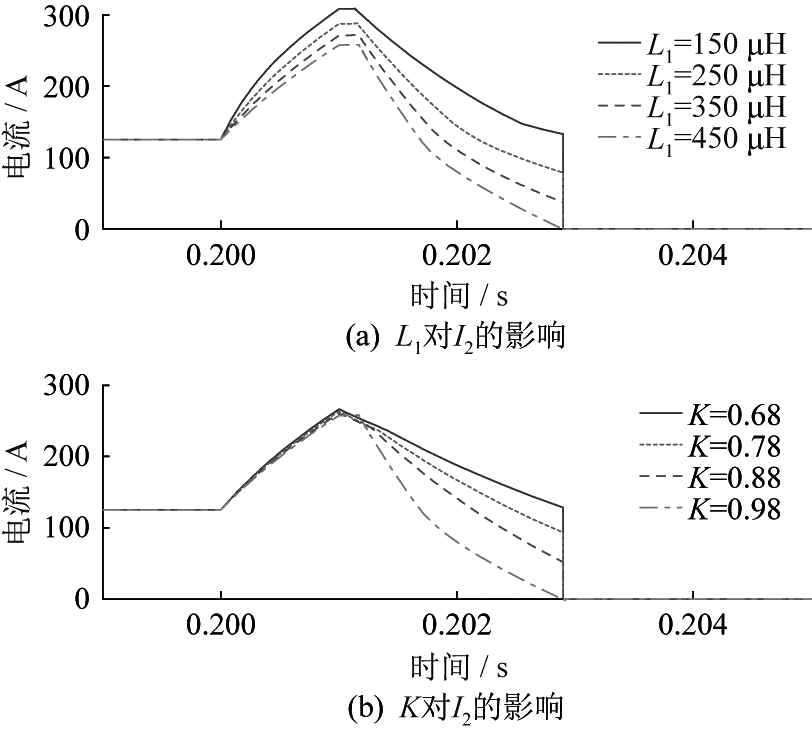

耦合电感L₁,L₂/μH	450,50
耦合系数	0.98
避雷器保护电压/V	480
电容/μF	300
单条支路功率/kW	30

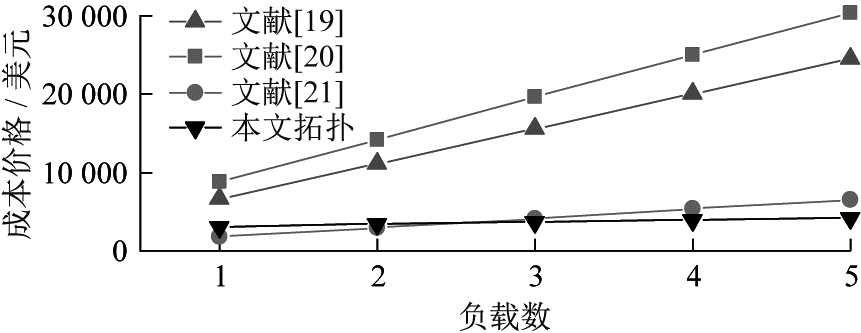

多端口断路器拓扑	IGBT 数量	晶闸管数量	二极管数量	总成本
文献[19]	2N	2N+6	1	5 404N+3 374
文献[20]	0	2N+1	N+1	1 171N+622
文献[21]	2N+1	0	2N+1	4 446N+2 223
所提拓扑	0	5	4N+1	285N+2 823
