虚拟同步发电机同步频率谐振抑制策略研究

doi:10.16628/j.cnki.2095-8188.2025.11.002

电器与能效管理技术 ›› 2025, Vol. 0 ›› Issue (11): 9-19.doi: 10.16628/j.cnki.2095-8188.2025.11.002

虚拟同步发电机同步频率谐振抑制策略研究

吕振华¹, 李强¹, 张森¹, 徐兴浩², 赵志宏²

¹ 国网江苏省电力有限公司电力科学研究院, 江苏南京 210000
² 南京理工大学, 江苏南京 210096

收稿日期:2024-09-16 出版日期:2025-11-30 发布日期:2025-12-11
作者简介:吕振华(1988—),男,高级工程师,研究生,主要从事新能源并网和储能技术的研究。|李强(1981—),男,高级工程师,主要从事风力发电技术的研究。|张森(1992—),男,高级工程师,主要从事电力电子变流器技术的研究。
基金资助:
国家电网有限公司总部科技项目(5108-202218280A-2-303-XG)

Research on Synchronous Frequency Oscillation Suppression Strategy for Virtual Synchronous Generator

LYU Zhenhua¹, LI Qiang¹, ZHANG Sen¹, XU Xinghao², ZHAO Zhihong²

¹ Electric Power Science Research Institute, State Grid Jiangsu Electric Power Co.,Ltd., Nanjing 210000, China
² Nanjing University of Science and Technology, Nanjing 210096, China

Received:2024-09-16 Online:2025-11-30 Published:2025-12-11

摘要/Abstract

摘要：

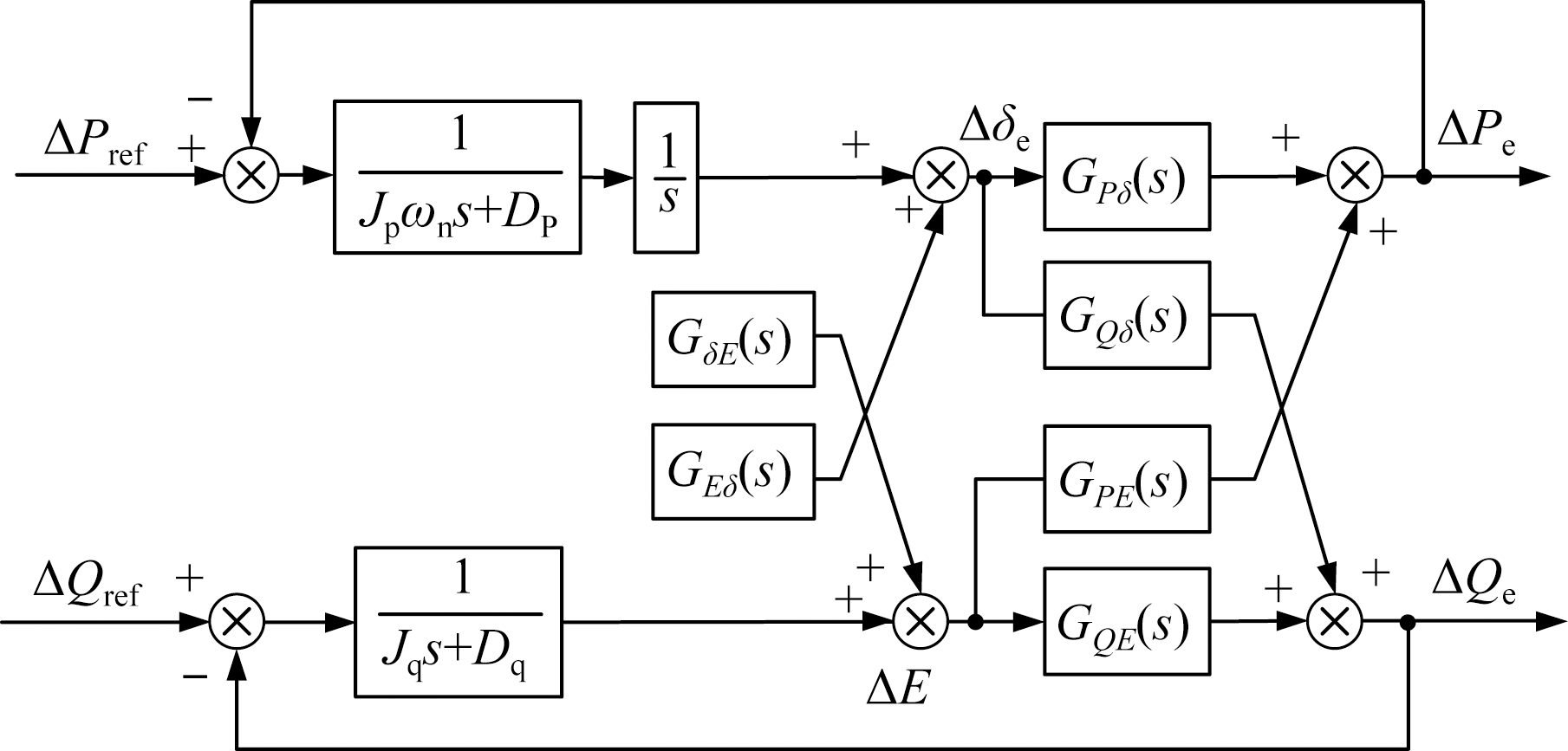

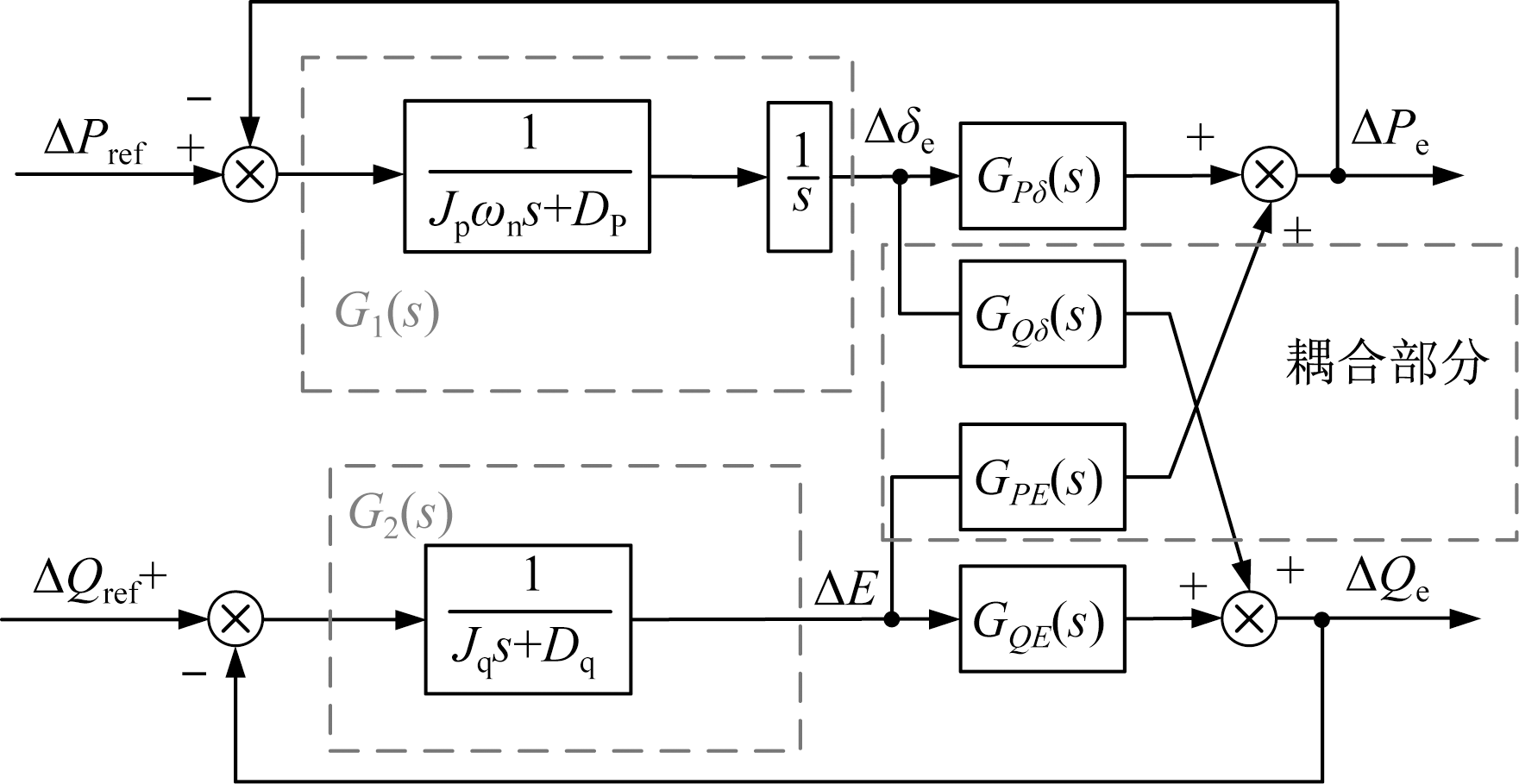

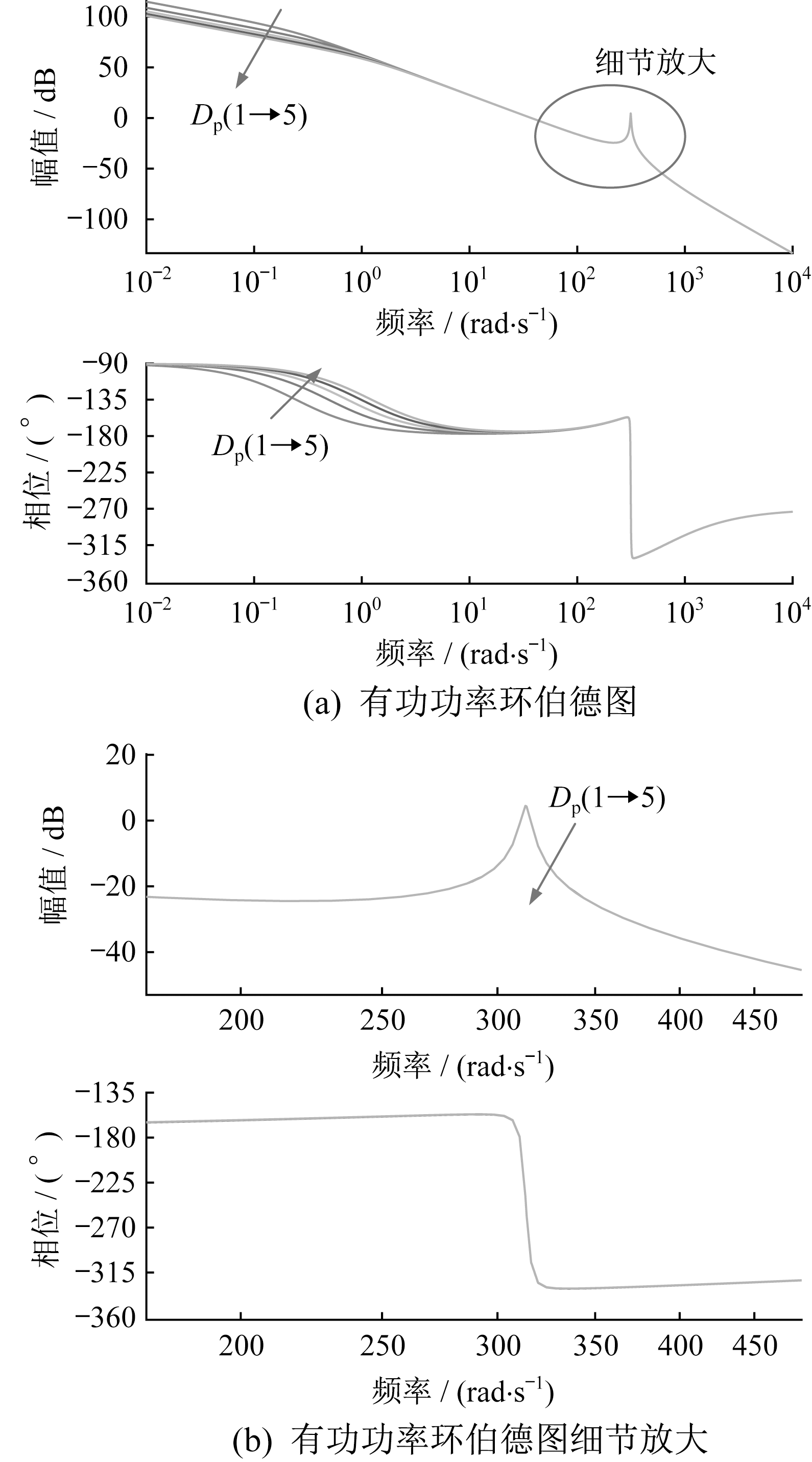

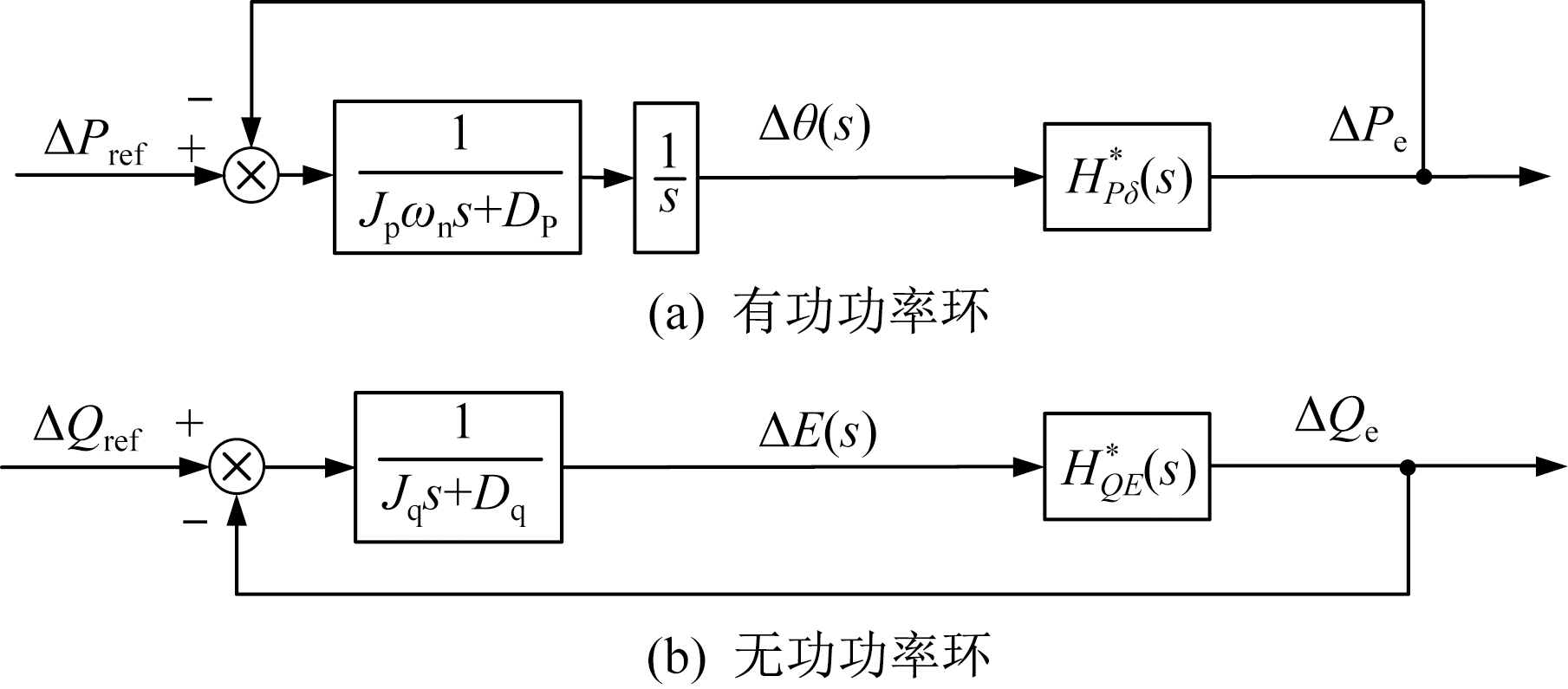

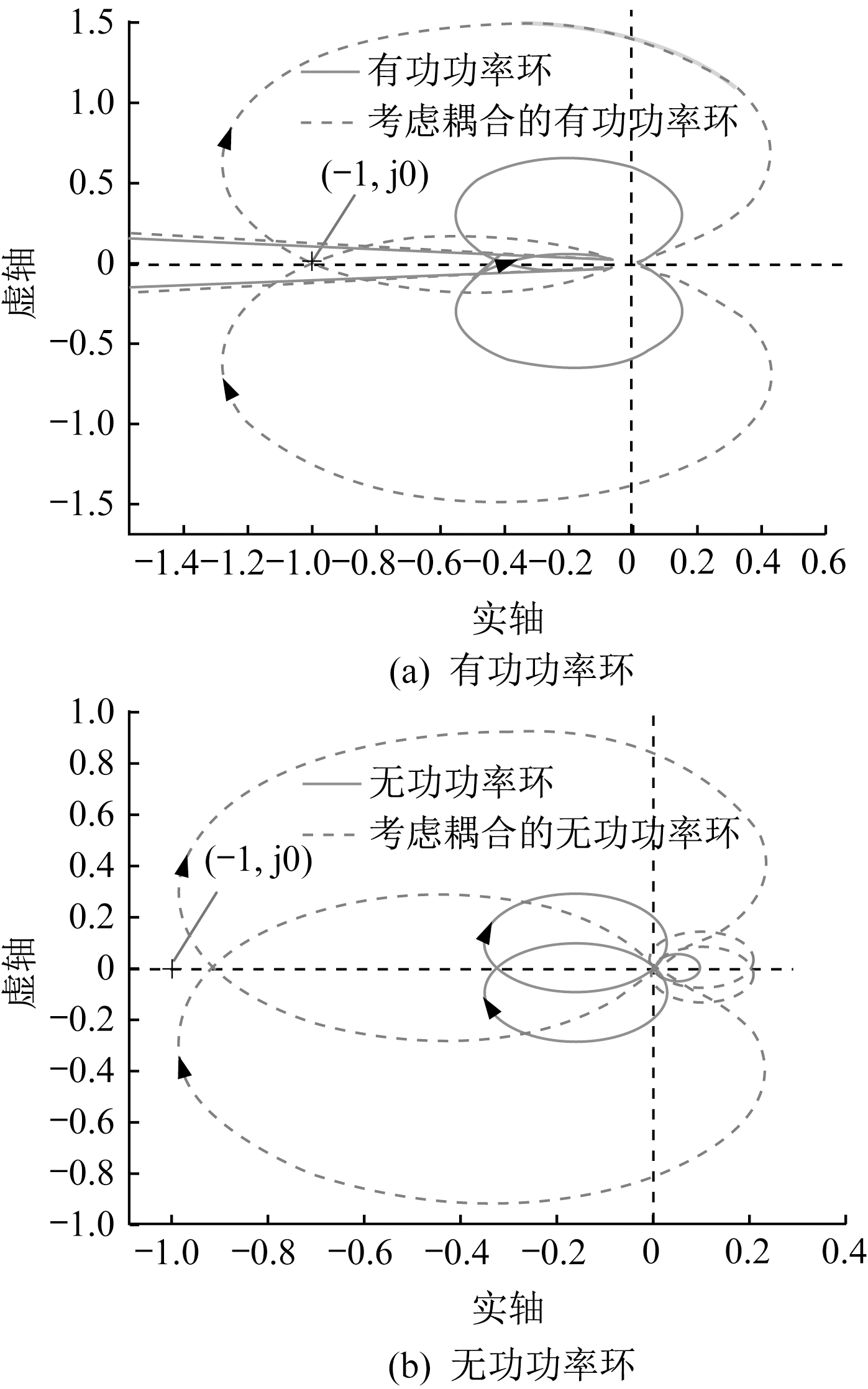

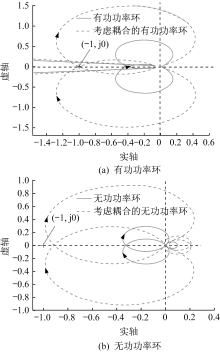

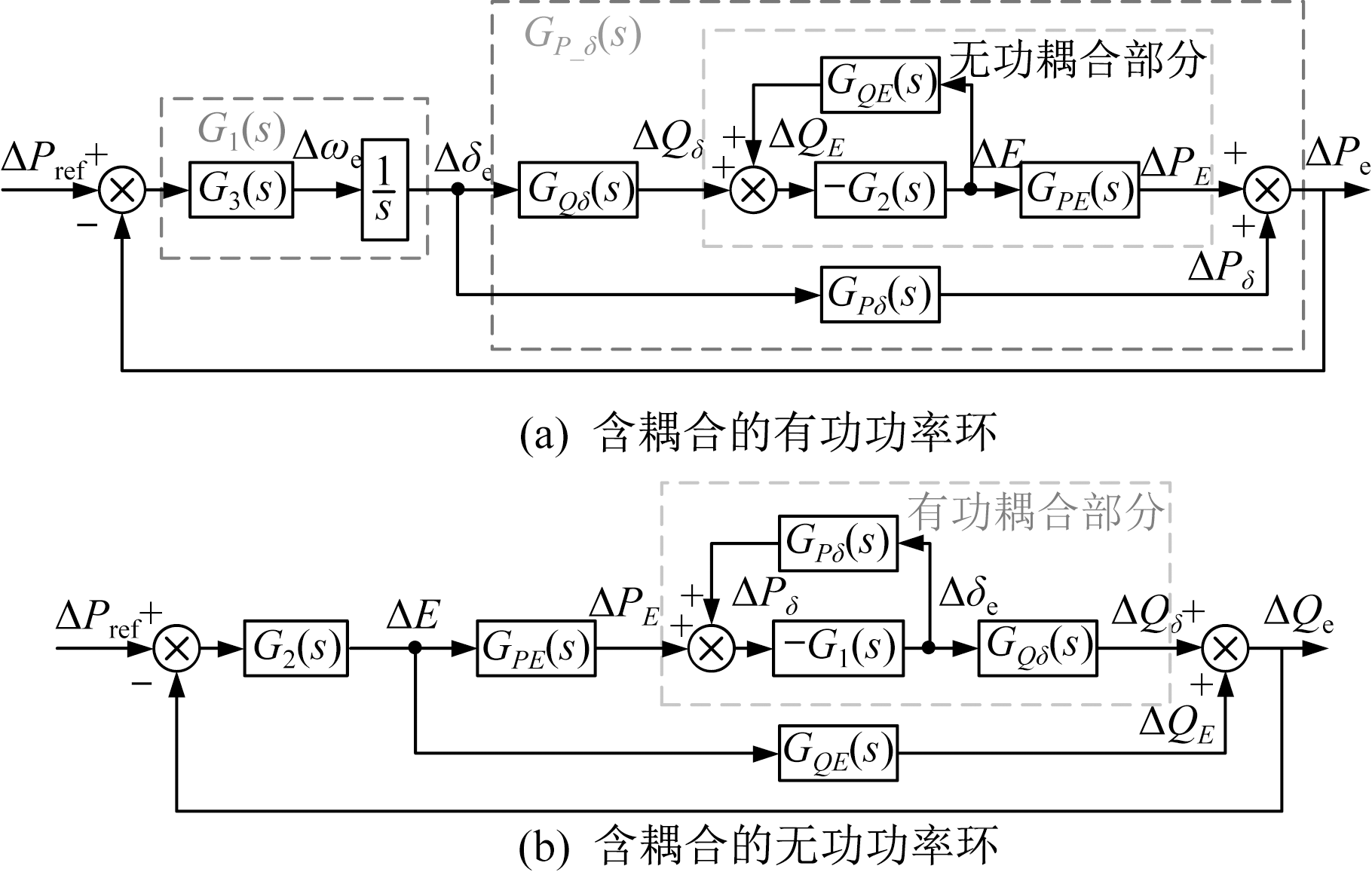

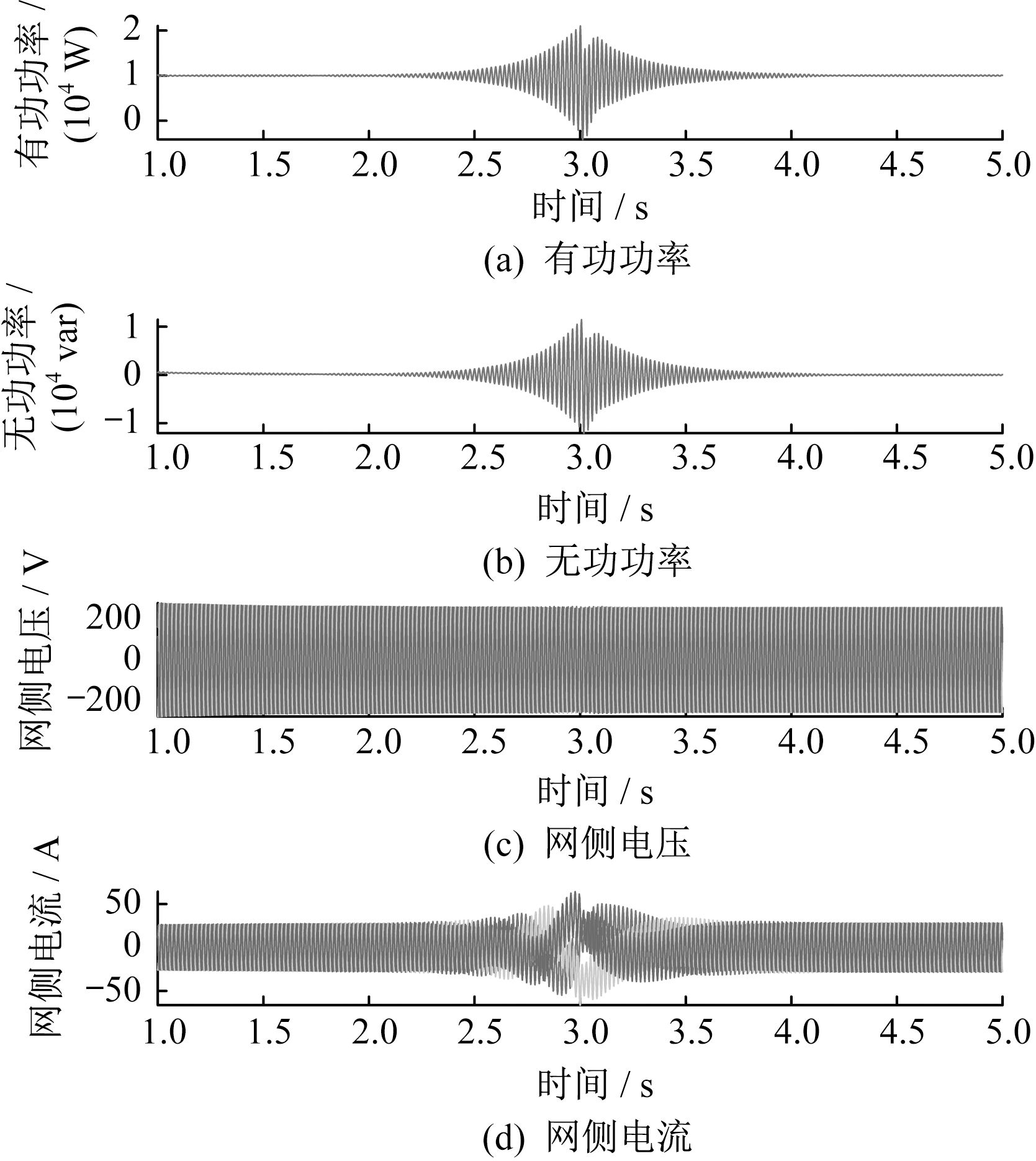

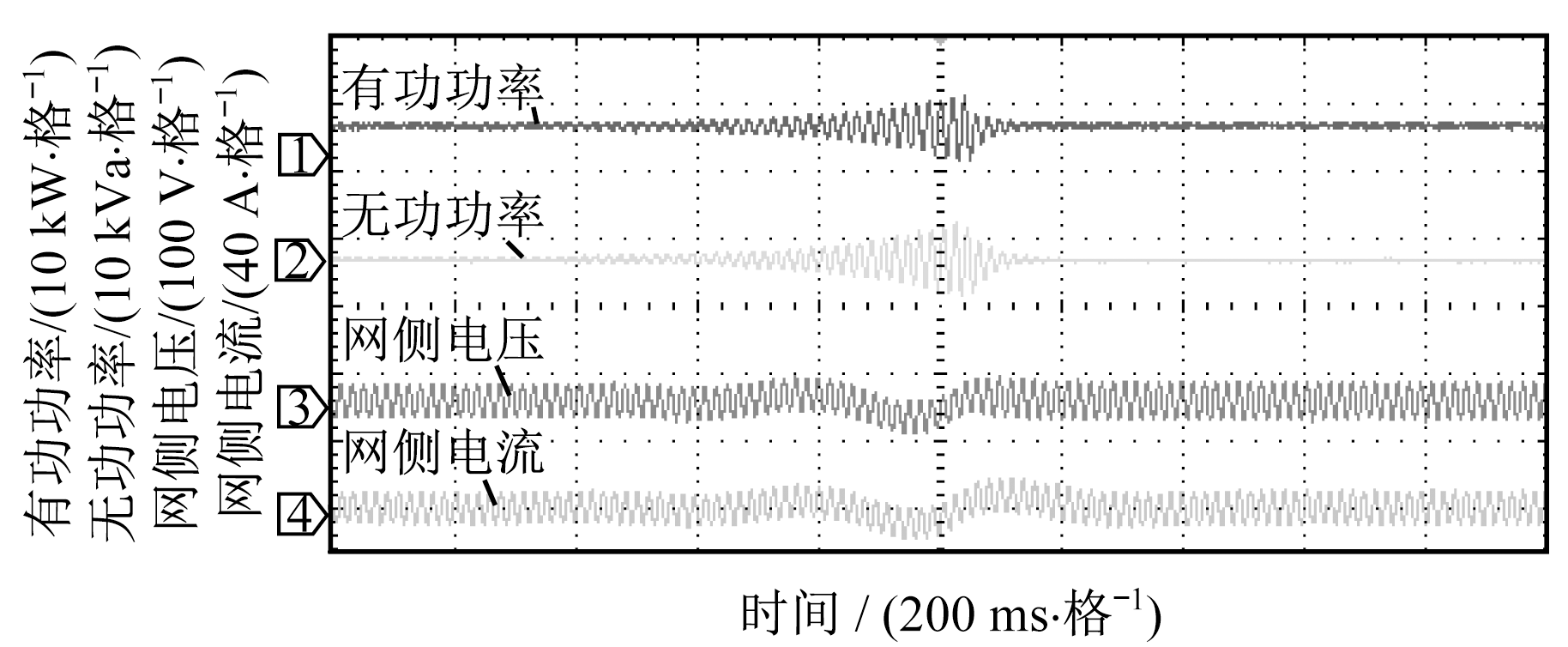

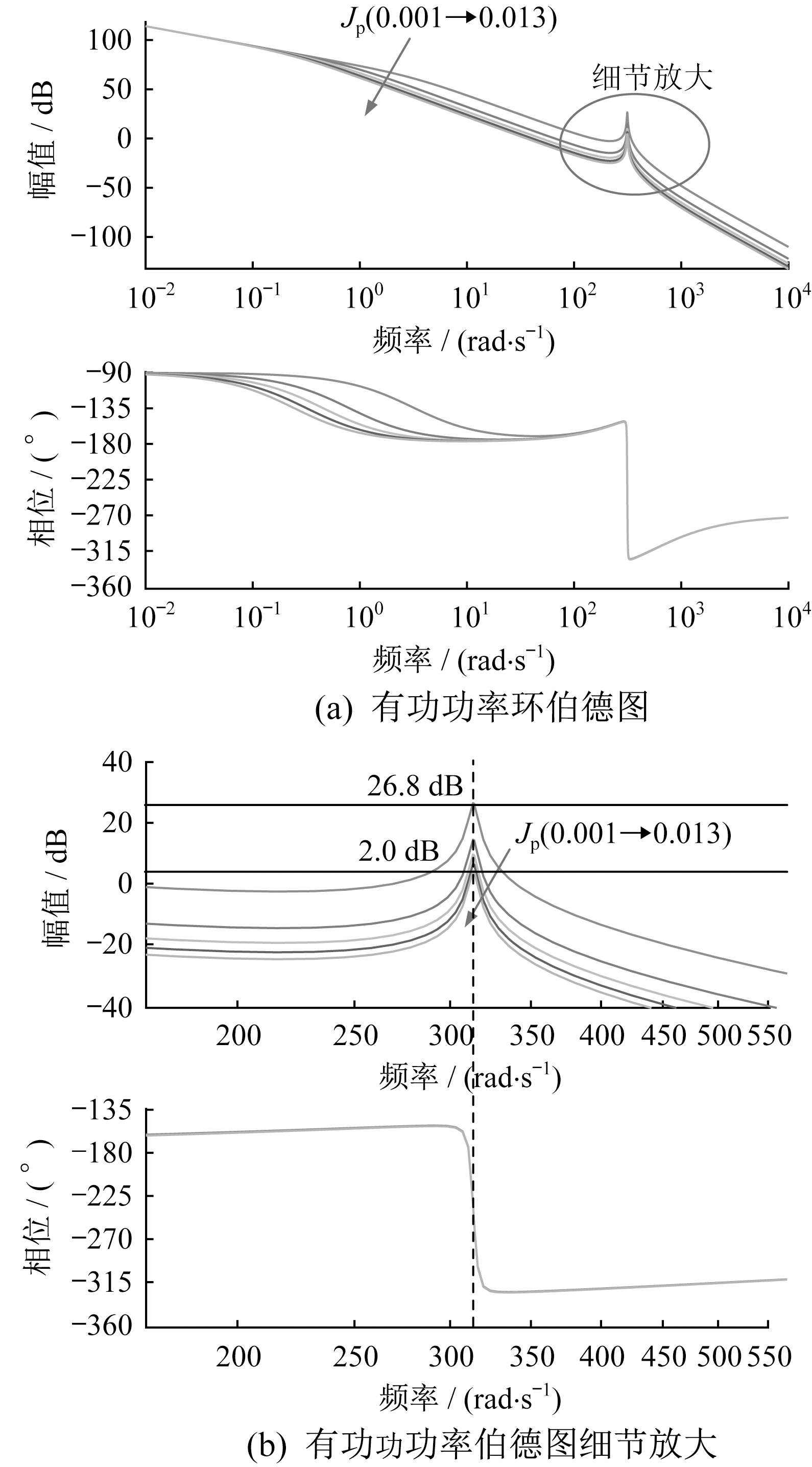

虚拟同步发电机(VSG)是实现大规模可再生能源友好接入的有效技术。针对VSG产生同步频率谐振(SFR)的问题,通过建立有功-频率、无功-电压的小信号耦合模型,分析耦合对SFR的影响并揭示产生SFR的内在原因。然后,提出一种虚拟阻抗前馈控制方法,综合考虑有功环的带宽和阻尼对虚拟阻抗进行参数设计,获得较好的SFR抑制效果。最后,通过与传统虚拟阻抗方法的比较,利用仿真和实验验证了所提方法的优越性和有效性。

关键词: 虚拟同步发电机, 同步频率谐振, 频率耦合, 虚拟阻抗, 前馈控制

Abstract:

Virtual synchronous generator (VSG) is an effective solution for the friendly integration of large-scale renewable energy. To address the problem of synchronous frequency resonance (SFR) caused by VSG, a small-signal coupling model of active power-frequency and reactive power-voltage is established, the impact of coupling on SFR is analyzed, and the intrinsic causes of SFR are revealed. Then, a virtual impedance feedforward control method is proposed, where the parameters of virtual impedance are designed by comprehensively considering the bandwidth and damping of the active power loop, achieving a good SFR suppression effect. Finally, compared with the traditional virtual impedance method, the superiority and effectiveness of the proposed method is verified by simulations and experiments.

Key words: virtual synchronous generator (VSG), synchronous frequency resonance (SFR), frequency coupling, virtual impedance, feedforward control

中图分类号:

TM46

吕振华, 李强, 张森, 徐兴浩, 赵志宏. 虚拟同步发电机同步频率谐振抑制策略研究[J]. 电器与能效管理技术, 2025, 0(11): 9-19.

LYU Zhenhua, LI Qiang, ZHANG Sen, XU Xinghao, ZHAO Zhihong. Research on Synchronous Frequency Oscillation Suppression Strategy for Virtual Synchronous Generator[J]. LOW VOLTAGE APPARATUS, 2025, 0(11): 9-19.

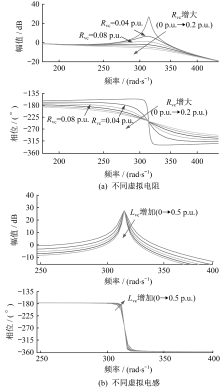

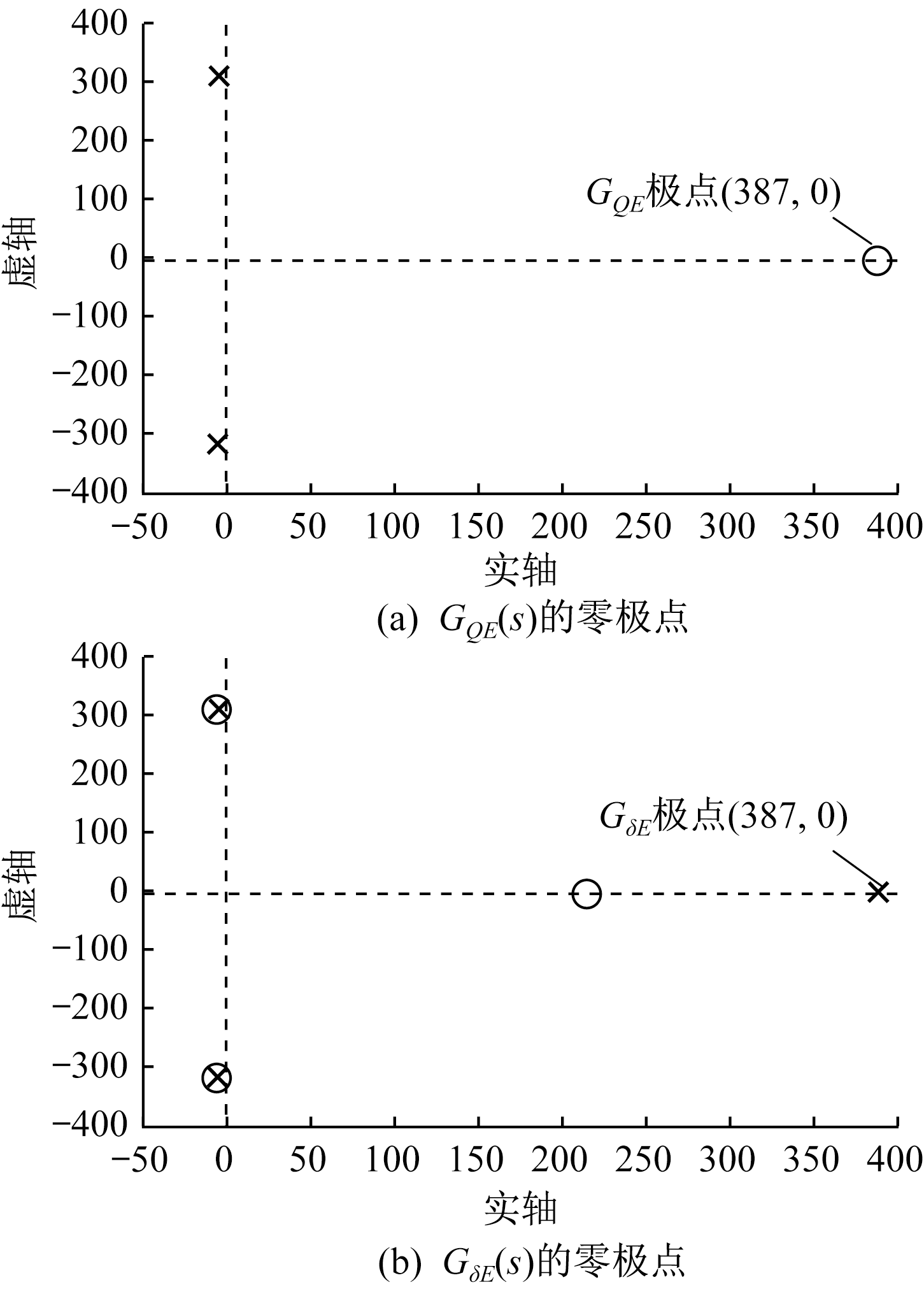

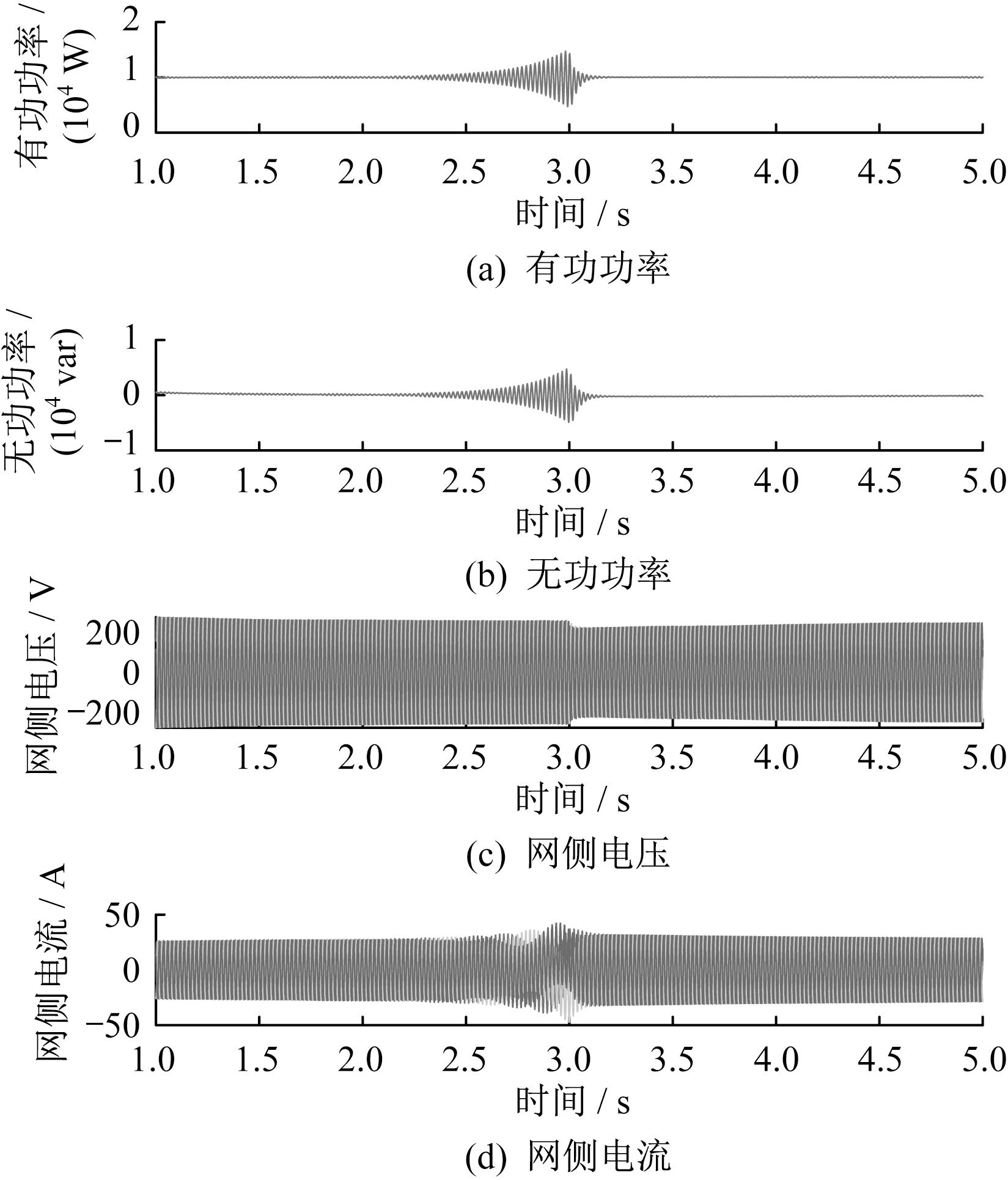

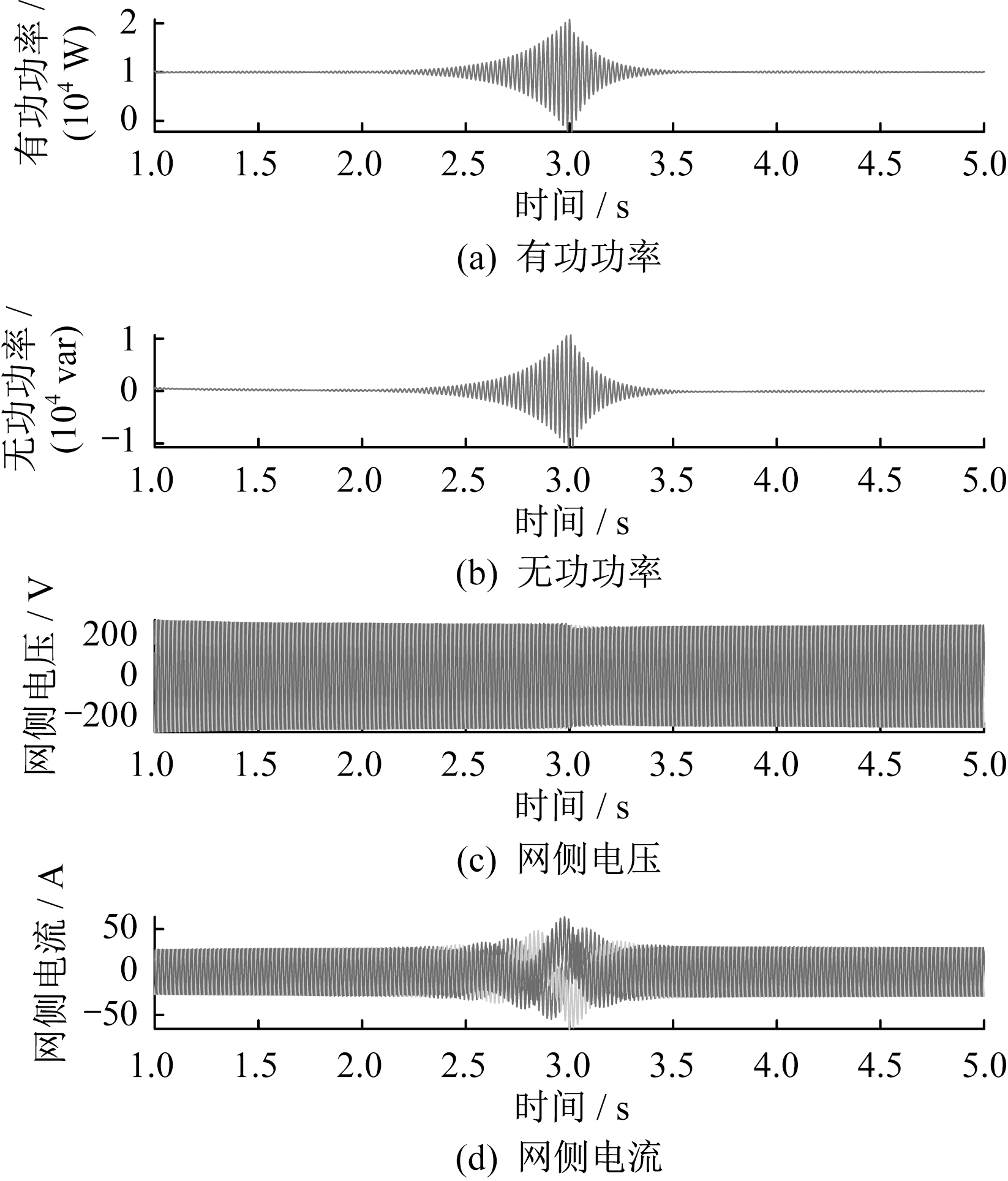

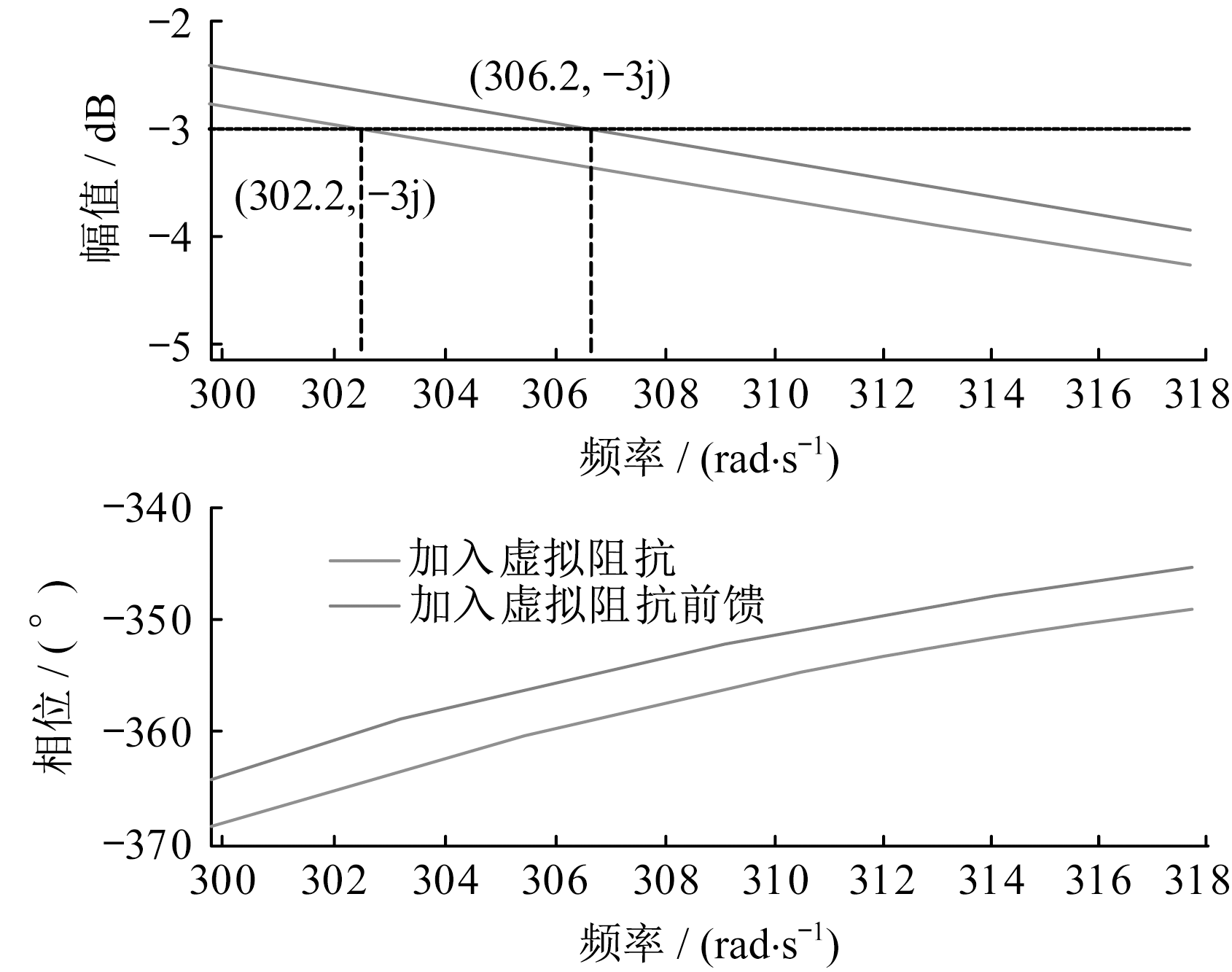

图/表 25

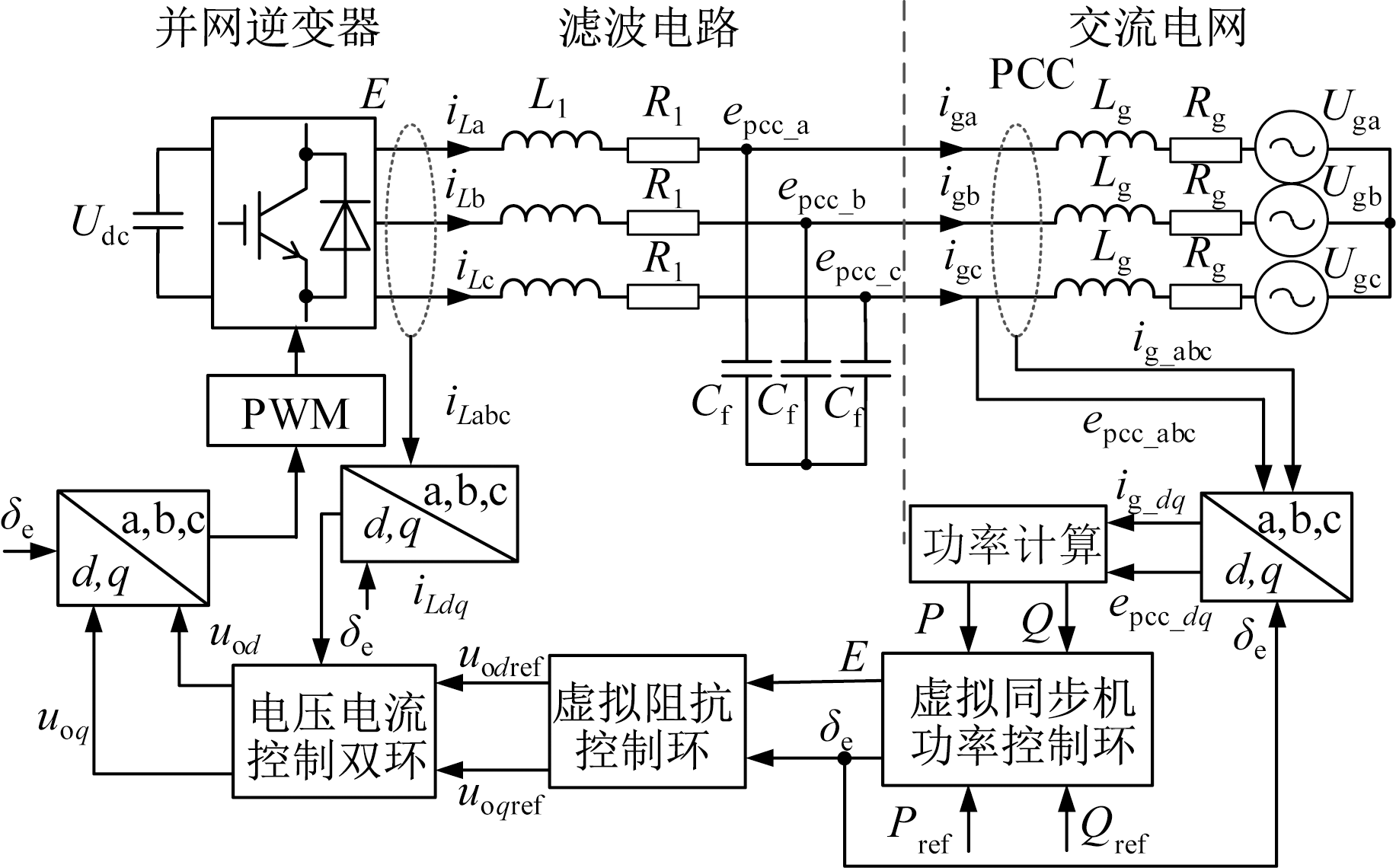

图1

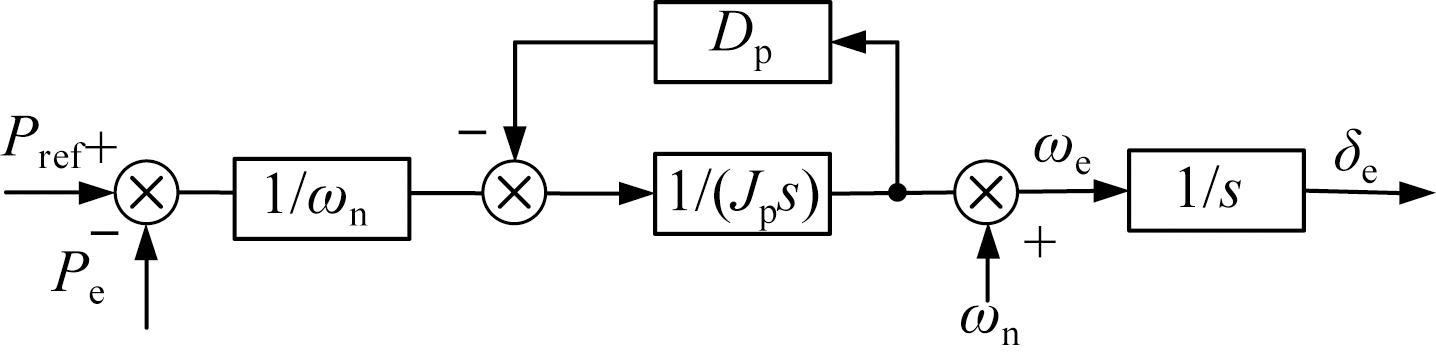

图2

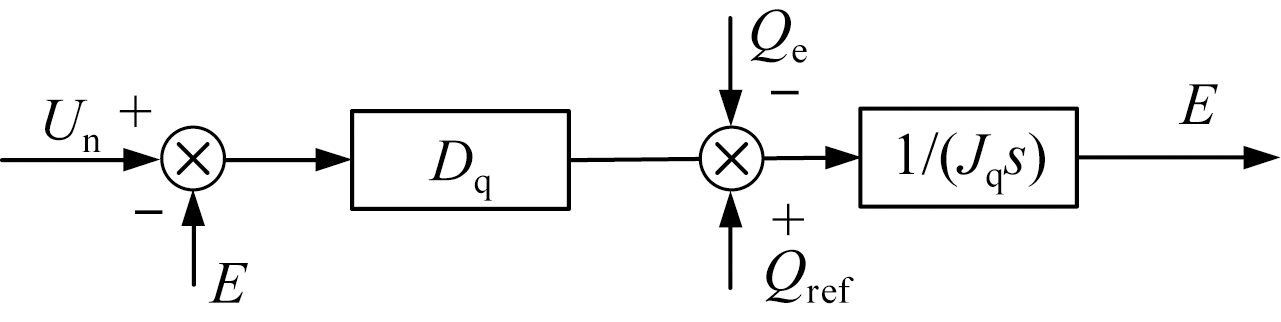

图3

图4

图5

表1

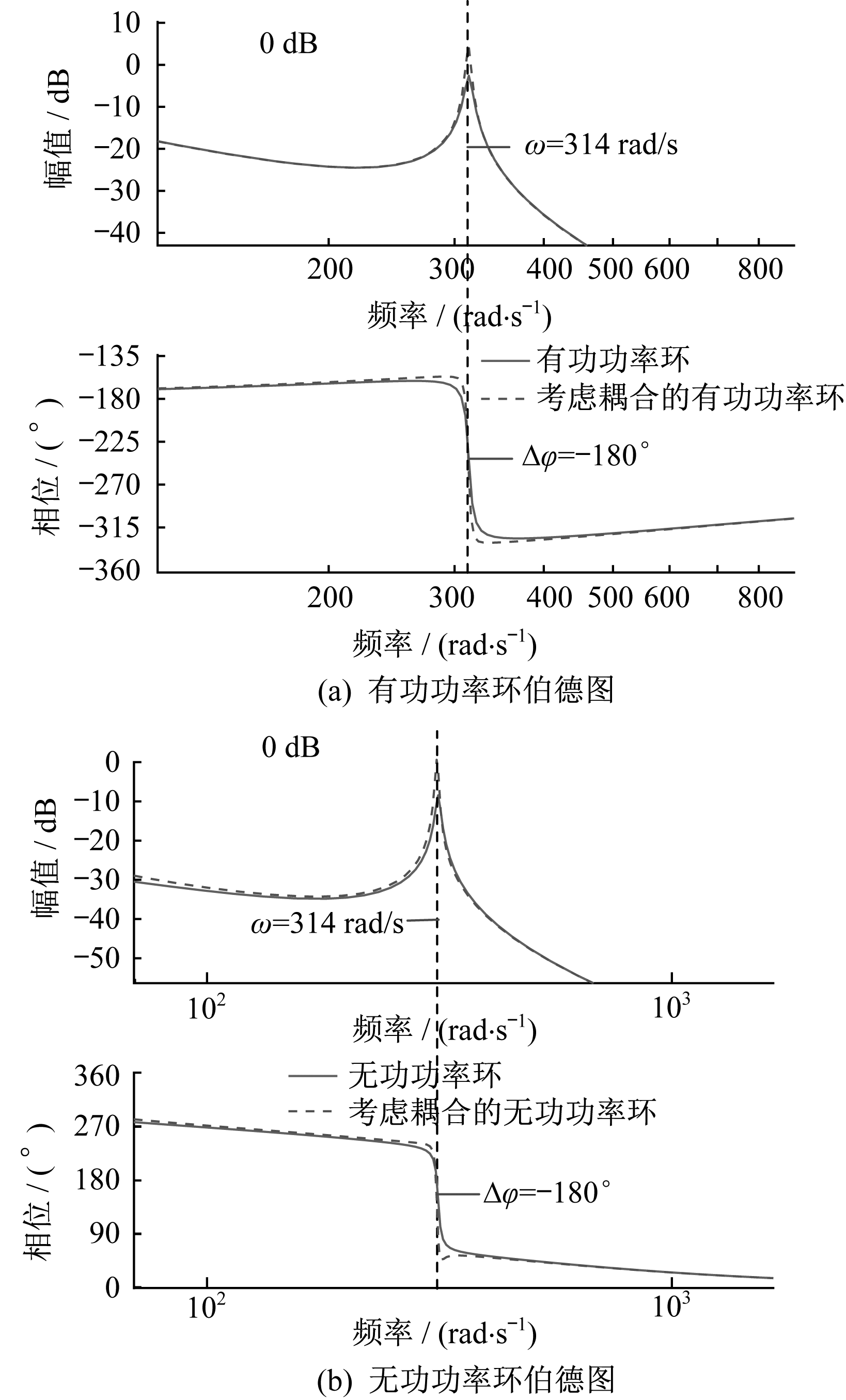

图6

图7

图8

图9

图10

图11

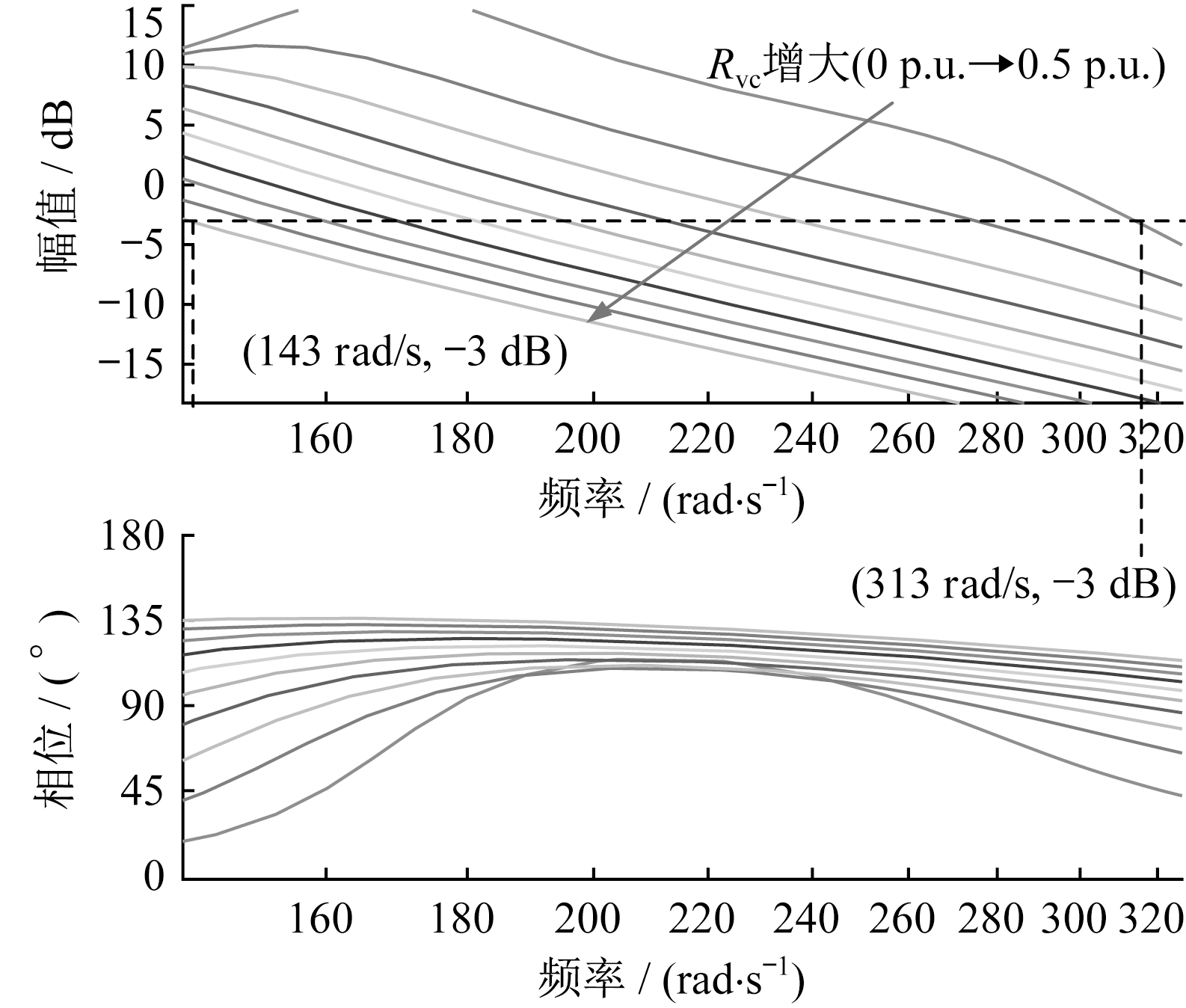

图12

图13

图14

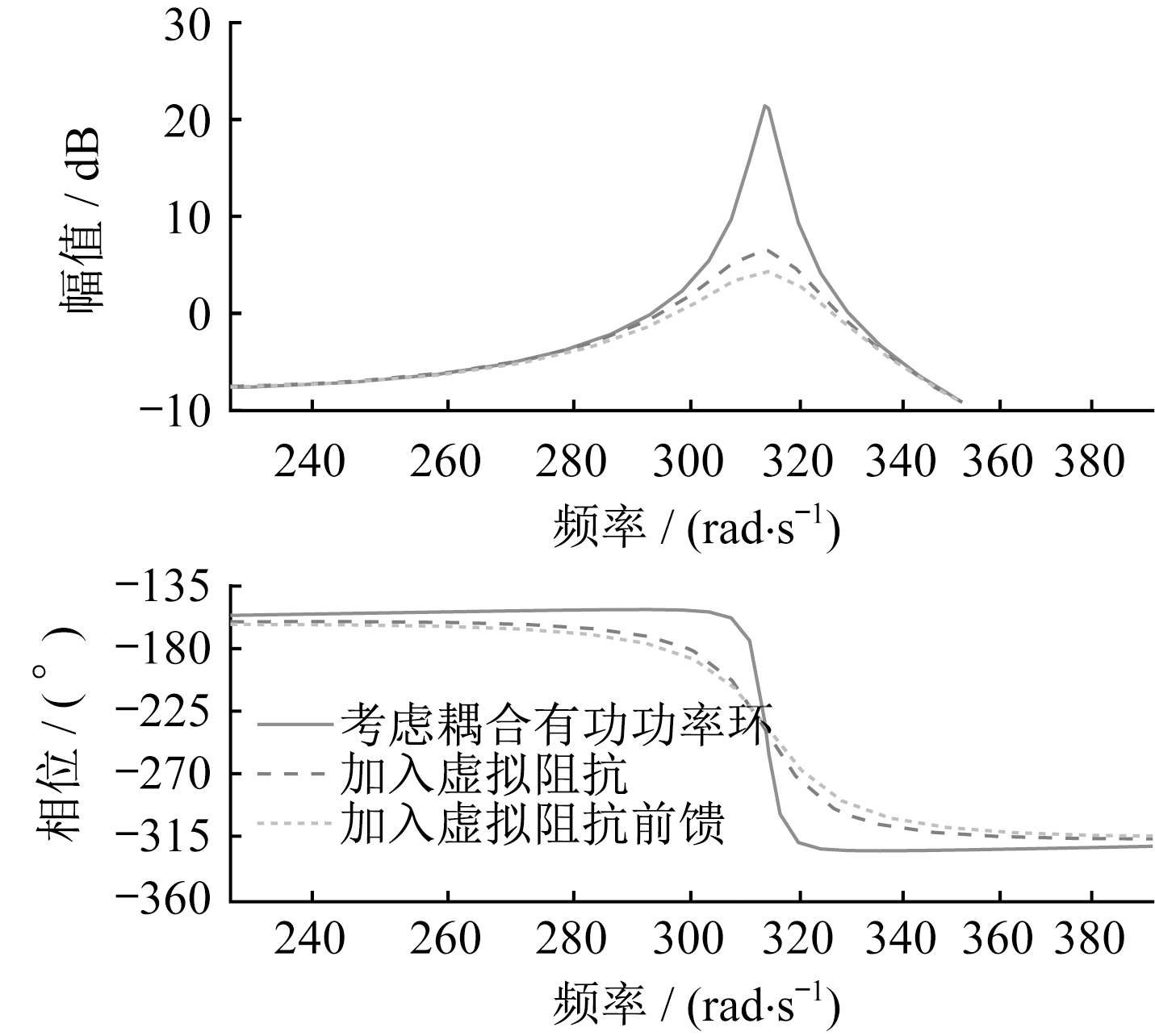

图15

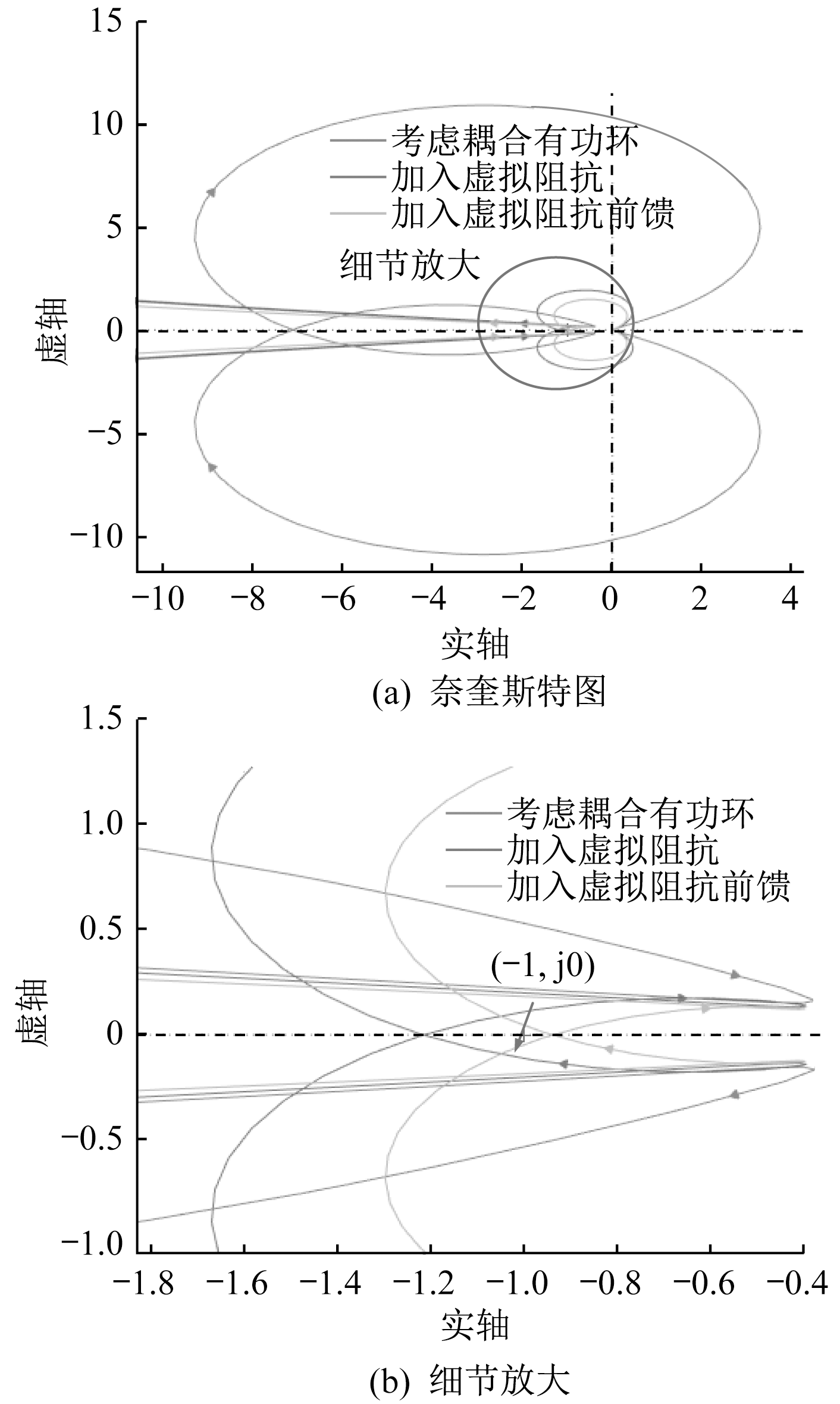

图16

图17

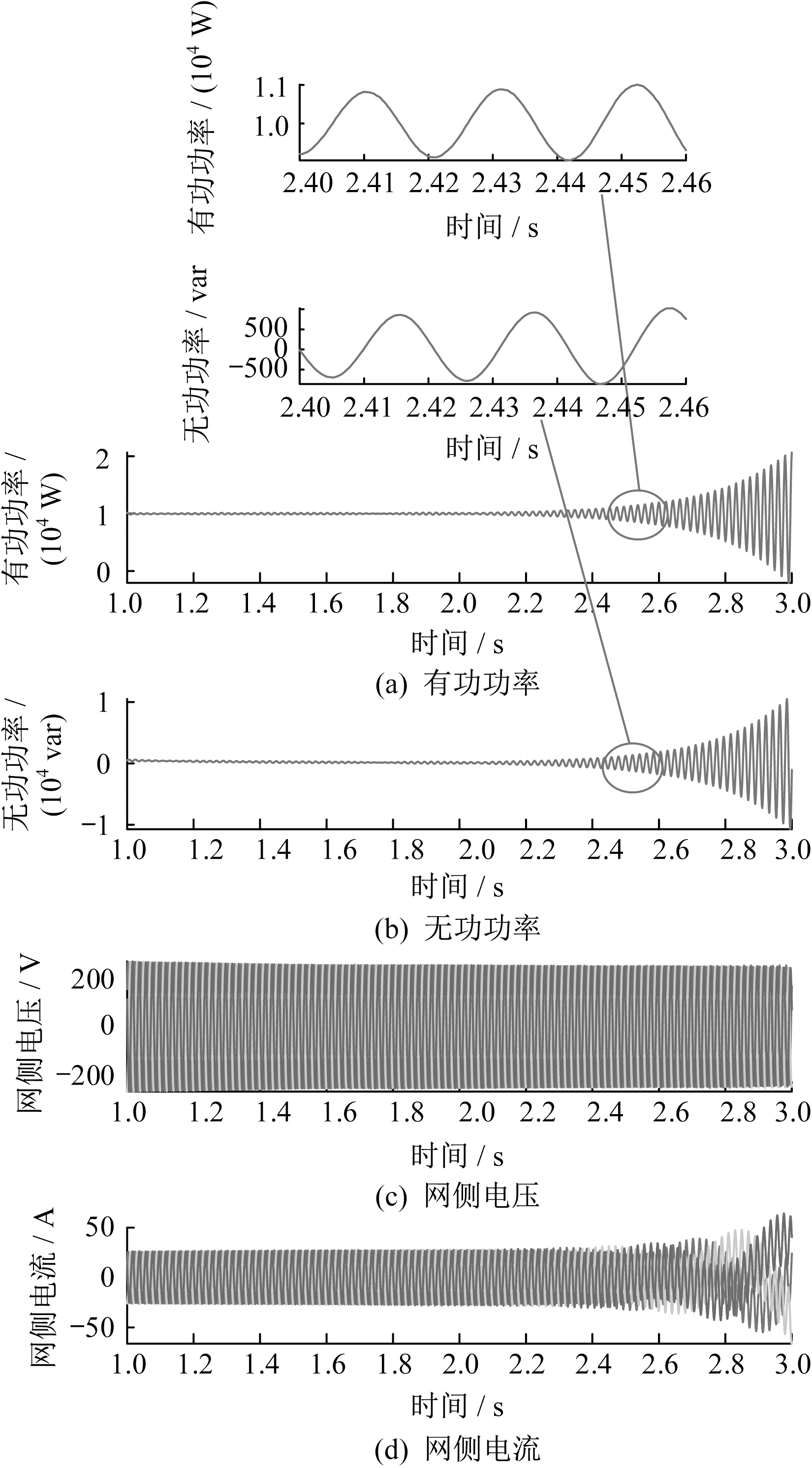

图18

图19

图20

图21

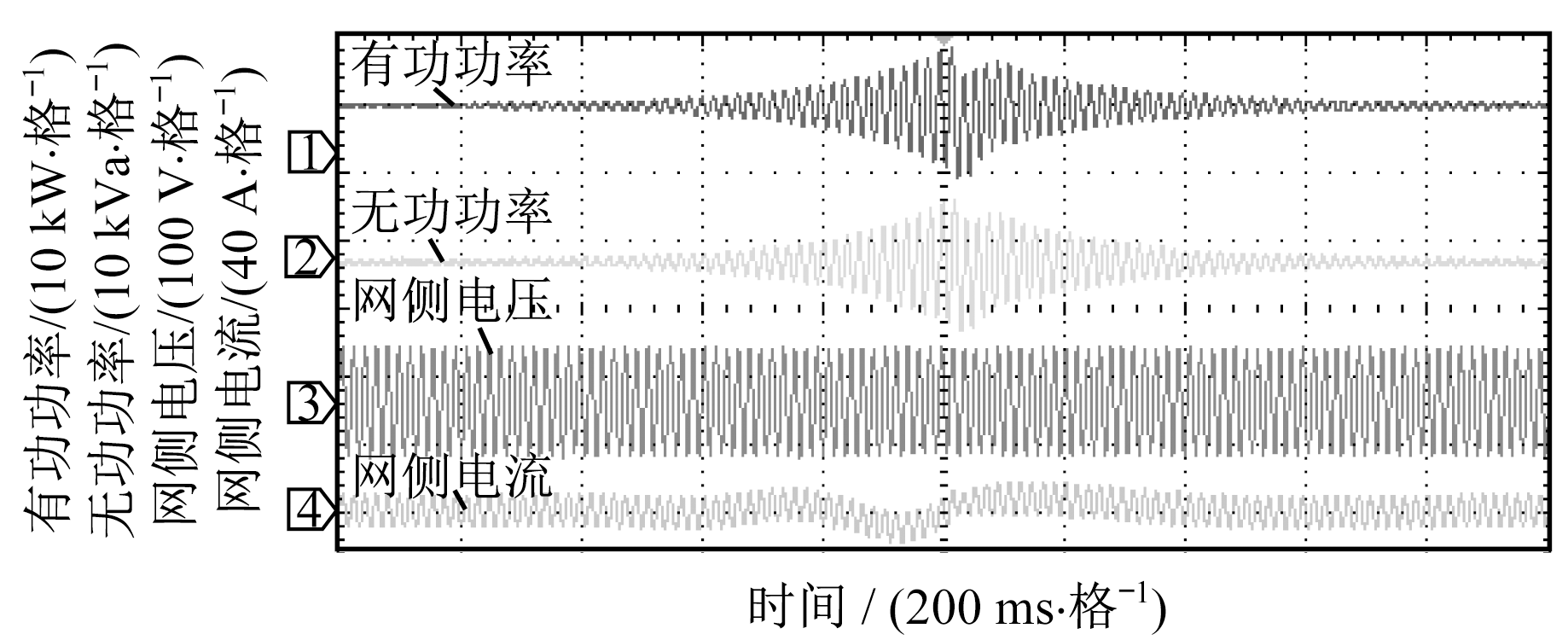

图22

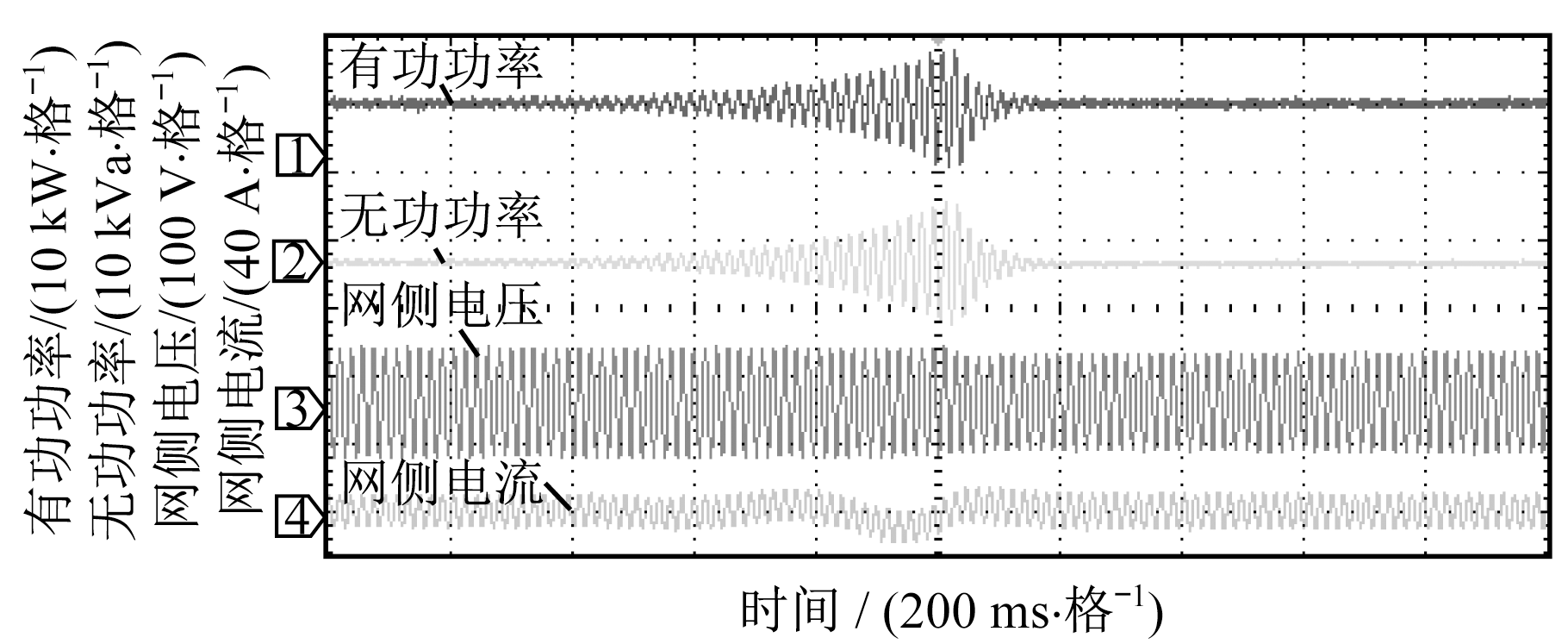

图23

图24

参考文献 18

[1]	张丽英, 叶廷路, 辛耀中, 等. 大规模风电接入电网的相关问题及措施[J]. 中国电机工程学报, 2010, 30(25):1-9.
[2]	ROLDÁN-PÉREZ J, RODRÍGUEZ-CABERO A, PRODANOVIC M. Design and analysis of virtual synchronous machines in inductive and resistive weak grids[J]. IEEE Transactions on Energy Conversion, 2019, 34(4):1818-1828. doi: 10.1109/TEC.60
[3]	SHI K, SONG W, GE H, et al. Transient analysis of microgrids with parallel synchronous generators and virtual synchronous generators[J]. IEEE Transactions on Energy Conversion, 2020, 35(1):95-105. doi: 10.1109/TEC.60
[4]	尚磊, 唐王倩云, 苏适, 等. 构网型无功补偿抑制新能源送端暂态过电压[J]. 电力工程技术, 2024, 43(2):83-93.
[5]	张鑫宇, 薛峰, 李碧君, 等. 双馈风场串补系统次同步振荡紧急控制策略[J]. 电力工程技术, 2023, 42(5):108-116.
[6]	熊小玲, 李昕悦, 周琰, 等. 基于陷波器的构网型换流器同步频率谐振抑制策略[J]. 电工技术学报, 2024, 39(12):3827-3839.
[7]	CHEN J, O'DONNELL T. Parameter constraints for virtual synchronous generator considering stability[J]. IEEE Transactions on Power Systems, 2019, 34(3):2479-2481. doi: 10.1109/TPWRS.59
[8]	HARNEFORS L, HINKKANEN M, RIAZ U, et al. Robust analytic design of power-synchronization control[J]. IEEE Transactions Industrial Electronics, 2019, 66(8):5810-5819. doi: 10.1109/TIE.2018.2874584
[9]	李艳梅, 鲁庆华, 李泰, 等. 基于虚拟同步发电机控制的故障穿越策略[J]. 电器与能效管理技术, 2024(9):8-14.
[10]	高本锋, 符章棋, 王刚, 等. 适用于次同步振荡分析的直驱风电场平衡降阶方法[J]. 电力工程技术, 2023, 42(3):112-120.
[11]	PAN D, WANG X, LIU F, et al. Transient stability of voltage-source converters with grid-forming control:A design-oriented study[J]. IEEE Journal of Emerging and Selected Topics in Power Electronics, 2020, 8(2):1019-1033. doi: 10.1109/JESTPE.6245517
[12]	贾焦心, 沈钟毓, 秦本双, 等. 构网型和跟网型电力电子装备混联系统惯量响应的匹配问题综述[J]. 电力自动化设备, 2024, 44(6):77-89.
[13]	陈智勇, 董新伟, 李传辉, 等. 基于相位与幅值补偿的虚拟同步发电机低电压穿越控制[J]. 电力工程技术, 2024, 43(3):42-51.
[14]	GE P, TU C, XIAO F, et al. Design-oriented analysis and transient stability enhancement control for a virtual synchronous generator[J]. IEEE Transactions on Industrial Electronics, 2023, 70(3):2675-2684. doi: 10.1109/TIE.2022.3172761
[15]	WU H, WANG X. Design-oriented transient stability analysis of grid connected converters with power synchronization control[J]. IEEE Transactions on Industrial Electronics, 2019, 66(8):6473-6482. doi: 10.1109/TIE.2018.2875669
[16]	颜全椿, 顾文, 李辰龙, 等. 基于储能的风电虚拟同步机调频特性分析[J]. 电器与能效管理技术, 2020 (8):18-22.
[17]	许泽阳. 储能逆变器虚拟同步发电技术研究[J]. 电器与能效管理技术, 2019(23):65-69.
[18]	AWAL M A, HUSAIN I. Transient stability assessment for current-constrained and current-unconstrained fault ride through in virtual oscillator-controlled converters[J]. IEEE Journal of Emerging and Selected Topics in Power Electronics, 2021, 9(6):6935-6946. doi: 10.1109/JESTPE.2021.3080236

参数	数值
电网线电压U/V	380(1 p.u.)
额定有功功率P_ref/kW	10(1 p.u.)
额定无功功率Q_ref/var	0(0 p.u.)
额定频率ω_n/rad	314(1 p.u.)
电网电感L_g/mH	23.1(0.5 p.u.)
电网电阻R_g/Ω	0.004(0.003 p.u.)
短路比SCR	2
虚拟惯量J_p/(kg·m²⁾	0.013
阻尼系数D_p	5
励磁系数D_q	15
