基于面阵测温的高压开关柜温度状态监测系统研究

doi:10.16628/j.cnki.2095-8188.2021.03.010

电器与能效管理技术 ›› 2021, Vol. 0 ›› Issue (3): 51-56.doi: 10.16628/j.cnki.2095-8188.2021.03.010

基于面阵测温的高压开关柜温度状态监测系统研究

张志锋, 缪希仁, 江灏

福州大学电气工程与自动化学院, 福建福州 350116

收稿日期:2020-12-21 出版日期:2021-03-30 发布日期:2021-04-14
作者简介:张志锋(1995—),男,硕士研究生,研究方向为高电压与绝缘技术。|缪希仁(1965—),男,教授,博士生导师,研究方向为电器及其系统智能化技术、电气设备在线监测与诊断、新型电器技术。|江灏(1986—),男,副教授,研究方向为人工智能、机器学习。

Research on Temperature Monitoring System of High Voltage Switchgear Based on Area Array Temperature Measurement

ZHANG Zhifeng, MIAO Xiren, JIANG Hao

College of Electrical & Automation Engineering,Fuzhou University,Fuzhou 350116, China

Received:2020-12-21 Online:2021-03-30 Published:2021-04-14

摘要/Abstract

摘要：

提出一种非接触式面阵测温的开关柜温度状态监测方法,设计一套开关柜温度状态监测系统。实验证明,系统测温灵敏度达到0.01 K,可有效区分被测区域中异常发热点。在开关柜的现场实验中,实现隔离开关异常运行状态的有效识别,证明了开关柜面阵测温方式的可行性与先进性。

关键词: 开关柜, 非接触式测温, 面阵测温, 隔离开关

Abstract:

This paper proposed a non-contact area array temperature measurement method for monitoring the temperature of switchgear,and designed a set of temperature monitoring system for switchgear.The experiments show that the temperature sensitivity of the system reaches 0.01 ℃,which can effectively distinguish abnormal heating points in the measured area.In the field experiment of the switch cabinet,the effective identification of the abnormal operating state of the isolation switch is realized,which proves the feasibility and advanced nature of the surface array temperature measurement method of the switch cabinet.

Key words: switchgear, non-contact temperature measurement, area array temperature measurement, isolation switch

中图分类号:

TM591

张志锋, 缪希仁, 江灏. 基于面阵测温的高压开关柜温度状态监测系统研究[J]. 电器与能效管理技术, 2021, 0(3): 51-56.

ZHANG Zhifeng, MIAO Xiren, JIANG Hao. Research on Temperature Monitoring System of High Voltage Switchgear Based on Area Array Temperature Measurement[J]. LOW VOLTAGE APPARATUS, 2021, 0(3): 51-56.

图/表 13

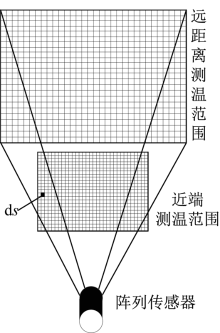

图1

图2

图3

图4

图5

表1

图6

图7

图8

图9

表2

图10

图11

参考文献 17

[1]	许冠冕. 低压开关柜触头温度测量的研究与设计[J]. 电器与能效管理技术, 2019(11):36-39.
[2]	周蠡, 鲁铁成, 罗容波, 等. 气体绝缘组合电器触头电接触状态检测与评估方法[J]. 高电压技术, 2015,41(1):217-224.
[3]	孟晨旭, 李新海, 范德和, 等. 变电站10 kV开关柜温度监测技术分析与应用[J]. 电器工业, 2019(12):69-72.
[4]	王晓婷. 电气设备热故障智能诊断预警技术研究[D]. 哈尔滨:哈尔滨理工大学, 2019.
[5]	郭庆, 郭建炎, 杨长洲, 等. 12 kV气体绝缘开关柜热分析[J]. 电器与能效管理技术, 2017(21):48-53,66.
[6]	陈强, 李庆民, 丛浩熹, 等. 高压开关设备触头温度监测技术研究进展[J]. 高压电器, 2015,51(9):146-153.
[7]	张修鹏, 李捍东, 于浩, 等. 基于光纤光栅的高压开关柜温度在线监测研究[J]. 核电子学与探测技术, 2013,33(10):1289-1292.
[8]	何巍巍, 刘艳玲, 李军, 等. 基于拉曼散射的分布式光纤传感测温系统研究及应用[J]. 钻采工艺, 2019,42(3):72-75,10.
[9]	林晨炯, 林珍, 吴雅琳. 电缆接头温度在线监测方法研究综述[J]. 电气技术, 2019,20(5):1-4,9.
[10]	吴瑞文, 王珍英, 吴瑞春, 等. 变电所开关柜在线测温装置的研制[J]. 电工技术, 2014(11):39-40.
[11]	胡建学, 赵俊, 何利松, 等. 基于声表面波技术的高压开关柜温度监测系统[J]. 压电与声光, 2014,36(2):214-216.
[12]	杨永军. 温度测量技术现状和发展概述[J]. 计测技术, 2009,29(4):62-65.
[13]	路孟喜, 曹健. 红外测量技术在MOCVD中的应用[J]. 半导体技术, 2007(8):689-691,731.
[14]	彭利军, 杨坤涛, 章秀华. 光学测温技术中的物理原理[J]. 红外, 2006(10):1-4.
[15]	王正阳, 陈文敏, 郎磊. 基于MLX90640和STM32的动态温度监测系统[J]. 信息通信, 2020(3):121-123.
[16]	任庆帅. 红外诊断技术在电力系统状态检修中的应用研究[D]. 济南:山东大学, 2015.
[17]	邱民朴. 大视场红外扫描成像光学系统设计[J]. 红外技术, 2012,34(11):648-651.

物体	规格	发射率
铝	氧化	0.20~0.40
铝	抛光	0.02~0.04
铜	氧化	0.40~0.80
铜	抛光	0.02~0.05
橡胶	—	0.95

序号	温度平均值	温度最大值	温度最小值
1	30.409 0	35.48	27.11
2	30.470 7	35.48	28.03
3	30.457 7	35.72	27.86
4	30.372 2	35.72	27.70
5	30.125 5	34.97	27.70
6	30.105 6	34.97	27.76
7	29.979 3	35.17	27.37
8	29.923 0	35.13	27.37
9	29.974 5	35.13	27.19
10	29.990 6	35.13	27.68
11	29.968 9	34.90	27.83
12	30.016 3	34.90	27.83
13	29.979 2	34.92	27.25
14	29.961 3	35.13	27.25
15	30.070 8	35.13	27.83
16	30.050 5	34.83	27.83
均值	30.115 9	35.17	27.60
