Research on Operation Optimization of Integrated Energy System in Industrial Park Considering Electricity-Gas Bidirectional Coupling

doi:10.16628/j.cnki.2095-8188.2025.03.003

Abstract

Abstract:

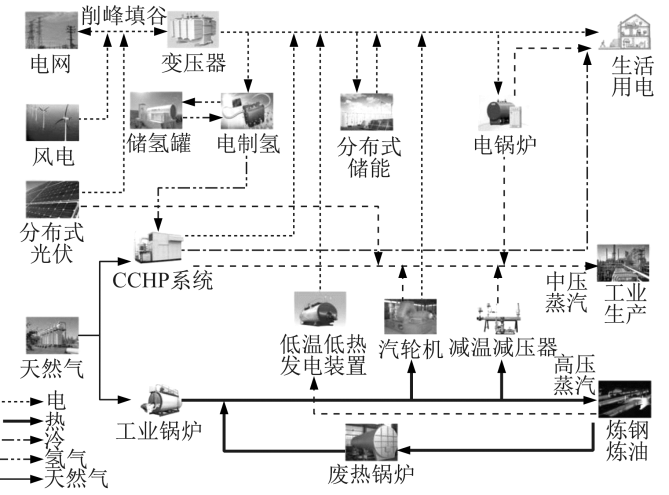

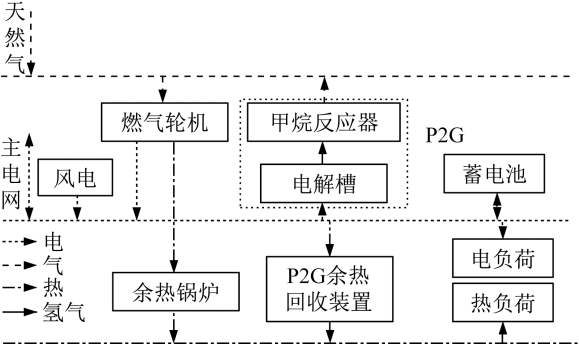

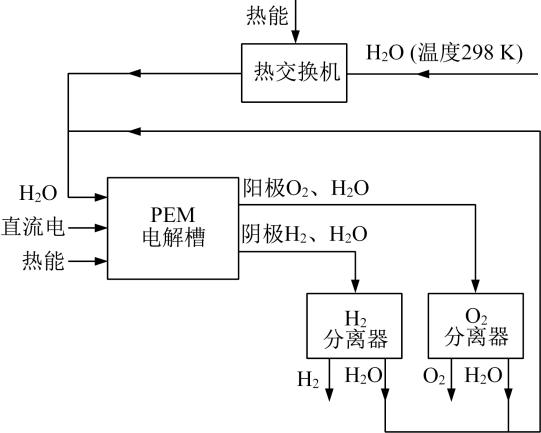

Aiming at the problems of low energy utilization rate and serious waste of wind power in the complex energy systems in the industrial parks, an operation optimization method of wind-solar-hydrogen-storage integrated energy system considering electricity-gas bidirectional coupling is proposed.Firstly, an integrated energy system model of industrial park considering electricity-gas bidirectional coupling is established.Secondly, a multi-objective function is established with the total cost of the system, operating energy efficiency, carbon emissions, etc., as the optimization objectives, and the constraints such as equipment, tie lines, and power balance are considered.Finally, the Pareto frontier is used to transform the multi-objective problem into a single-objective problem, and the dynamic differential evolution algorithm is used to calculate and analyze the three operation modes of the industrial park.The simulation results show that the proposed method effectively promotes the wind power consumption in the industrial park, improves the comprehensive energy utilization efficiency of the park,enhances the environmental protection property and flexibility of the system operation, and reduces the total cost of the system operation.

Key words: electricity-gas bidirectional coupling system, integrated energy system (IES), Pareto frontier, differential evolution algorithm, power to gas (P2G), combined cooling heating and power (CCHP)

CLC Number:

TM71

LIU Zhaoxin, WANG Han, ZHANG Yunxiao, SONG Yikai, ZENG Bo, SUN Zhiquan. Research on Operation Optimization of Integrated Energy System in Industrial Park Considering Electricity-Gas Bidirectional Coupling[J]. LOW VOLTAGE APPARATUS, 2025, 0(3): 11-20.

Figures/Tables 13

References 34

[1]	唐成虹, 王靖韬, 曾博, 等. 计及含蒸汽热泵工业园区能量品位转换的综合能源优化调度[J]. 电力系统自动化, 2023, 47(2):191-199.
[2]	FAN W, JU L, TAN Z, et al. Two-stage distributionally robust optimization model of integrated energy system group considering energy sharing and carbon transfer[J]. Applied Energy, 2023, 331:120426.
[3]	崔杨, 姜涛, 仲悟之, 等. 考虑风电消纳的区域综合能源系统源荷协调经济调度[J]. 电网技术, 2020, 44(7):2474-2483.
[4]	姜涛. 基于需求响应的含热泵区域综合能源系统优化调度[D]. 吉林: 东北电力大学, 2021.
[5]	边晓燕, 史越奇, 裴传逊, 等. 计及经济性和可靠性因素的区域综合能源系统双层协同优化配置[J]. 电工技术学报, 2021, 36(21):4529-4543.
[6]	THIRUNAVUKKARASU M, SAWLE Y, LALA H. A comprehensive review on optimization of hybrid renewable energy systems using various optimization techniques[J]. Renewable and Sustainable Energy Reviews, 2023, 176:113192.
[7]	余娟, 时权妍, 杨知方, 等. 考虑电解水与甲烷化运行特性的电转气系统日前调度方法[J]. 电力系统自动化, 2019, 43(18):18-25.
[8]	何勇萍, 刘小敏, 肖艳利, 等. 电热耦合综合能源系统双阶段多目标规划研究[J]. 运筹与管理, 2023, 32(1):27-33. doi: 10.12005/orms.2023.0005
[9]	王丽明. 基于粒子群算法的孤岛微电网优化调度研究[J]. 电工技术, 2020(4):55-57.
[10]	蒋超凡, 艾欣. 面向工业园区的综合能源系统协同规划方法研究综述[J]. 全球能源互联网, 2019, 2(3):255-265.
[11]	刘沆, 赵海彭, 文明, 等. 考虑负荷灵活分配的综合能源系统站-网-荷协同规划方法[J]. 高电压技术, 2023, 49(1):118-127.
[12]	葛怀宇, 贾燕冰, 韩肖清. 考虑季节互补特性的电-气综合能源系统容量规划[J]. 中国电机工程学报, 2023, 43(1):147-158.
[13]	赵鑫, 陈彦奇, 杨正军, 等. 双碳目标下园区综合能源系统长周期多阶段经济规划[J]. 电力系统及其自动化学报, 2023, 35(6):1-12.
[14]	曹逸滔, 王丹, 贾宏杰, 等. 考虑多能碳流约束的区域综合能源系统双层博弈扩展规划[J]. 电力系统自动化, 2023, 47(7):12-22.
[15]	周灿煌, 郑杰辉, 荆朝霞, 等. 面向园区微网的综合能源系统多目标优化设计[J]. 电网技术, 2018, 42(6):1687-1697.
[16]	崔杨, 郭福音, 仲悟之, 等. 多重不确定性环境下的综合能源系统区间多目标优化调度[J]. 电网技术, 2022, 46(8):2964-2975.
[17]	王佳颖, 陆春光, 张帅, 等. 考虑碳交易的造纸综合能源系统用能优化策略[J]. 供用电, 2024, 41(4):62-71.
[18]	王坤, 李岩, 于建成, 等. 电-热一体化综合能源系统容量配置与运行策略双层优化模型[J]. 供用电, 2024, 41(6):55-63.
[19]	DING Y, SHAO C Z, YAN J Y, et al. Economical flexibility options for integrating fluctuating wind energy in power systems:The case of China[J]. Applied Energy, 2018, 228:426-436.
[20]	刘坚, 钟财富. 我国氢能发展现状与前景展望[J]. 中国能源, 2019, 41(2):32-36.
[21]	李洋洋, 邓欣涛, 古俊杰, 等. 碱性水电解制氢系统建模综述及展望[J]. 汽车工程, 2022, 44(4):567-582.
[22]	何泽兴, 史成香, 陈志超, 等. 质子交换膜电解水制氢技术的发展现状及展望[J]. 化工进展, 2021, 40(9):4762-4773. doi: 10.16085/j.issn.1000-6613.2021-0429
[23]	NI M, LEUNG M K H, LEUNG D Y C. Parametric study of solid oxide steam electrolyzer for hydrogen production[J]. International Journal of Hydrogen Energy, 2007, 32(13):2305-2313.
[24]	CLEGG S, MANCARELLA P. Integrated modeling and assessment of the operational impact of power-to-gas (P2G) on electrical and gas transmission networks[J]. IEEE Transactions on Sustainable Energy, 2015, 6(4):1234-1244.
[25]	陈锦鹏, 胡志坚, 陈颖光, 等. 考虑阶梯式碳交易机制与电制氢的综合能源系统热电优化[J]. 电力自动化设备, 2021, 41(9):48-55.
[26]	朱西平, 刘明航, 江强, 等. 考虑需求响应和碳交易的含P2G综合能源系统低碳经济调度[J]. 电测与仪表, 2024, 61(10):1-7.
[27]	降国俊, 崔双喜, 樊小朝, 等. 考虑电转氢气过程及综合需求响应的电-氢-气综合能源系统协调优化运行[J]. 可再生能源, 2021, 39(1):88-94.
[28]	任炬光, 张力, 金立, 等. 考虑可再生能源消纳的建筑综合能源系统日前经济调度模型[J]. 工程科学与技术, 2023, 55(2):160-170.
[29]	朱庆, 林慧婕, 张宇峰. 考虑风电消纳的含P2G-CCS虚拟电厂优化调度[J]. 智慧电力, 2023, 51(4):77-83.
[30]	王成山, 洪博文, 郭力, 等. 冷热电联供微网优化调度通用建模方法[J]. 中国电机工程学报, 2013, 33(31):26-33,3.
[31]	康海鹏, 李长城, 刘经纬, 等. 计及碳捕集-电转气耦合特性的电-气互联系统连锁故障评估[J]. 电网技术, 2022, 46(9):3394-3408.
[32]	康海鹏. 电-气综合能源系统双向耦合下的故障交互连锁演化研究[D]. 南宁: 广西大学, 2023.
[33]	曹春雨. 电-气综合能源系统多阶段多目标规划研究[D]. 济南: 山东大学, 2022.
[34]	李会荣. 非线性约束优化问题的自适应差分进化算法[J]. 计算机工程与应用, 2011, 47(25):44-48.

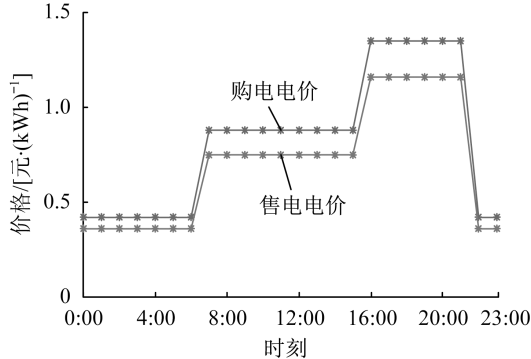

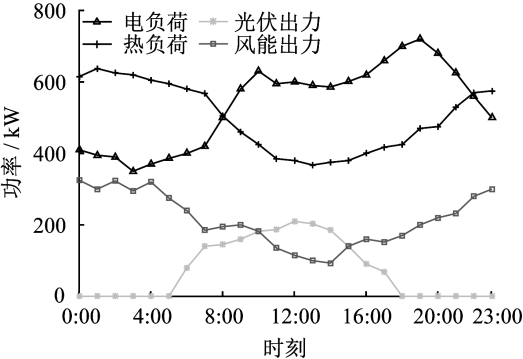

名称	CCHP机组	电解槽	甲烷反应器	风机	光伏	电网	气网
功率上限/kW	800	100	100	400	300	200	1 500
功率下限/kW	50	0	0	0	0	0	0
爬坡功率上限/ (kW·h^-1)	360	45	40	0	0	0	0
爬坡功率下限/ (kW·h^-1)	300	35	30	0	0	0	0
效率	热电比恒定模式 0.35(电) 0.45(热) 灵活热电比(功率上限0.80)	0.80 (制氢) 0.12 (制热)	0.75	-	-	-	-
运维单价/ [元·(kWh)^-1]	0.053	0.016	0.040	0.029	0.025	-	-

参数	数值	参数	数值
容量/kWh	300	初始储能状态	0.2
最大输入功率/kW	60	最小储能状态	0.2
最大输出功率/kW	60	最大储能状态	0.9
自耗率	0.001	运维单价/ [元·(kWh)^-1]	0.051
充放率	0.9

参数	SO₂	NO_X	CO₂	粉尘
燃气轮机/ [g·(kWh)^-1]	0.023	4.795	170.160	0
购电/ [g·(kWh)^-1]	6.40	2.32	696.00	0.40
排放征收标准/ (元·t^-1)	1 000.00	1 950.00	9.75	125.00

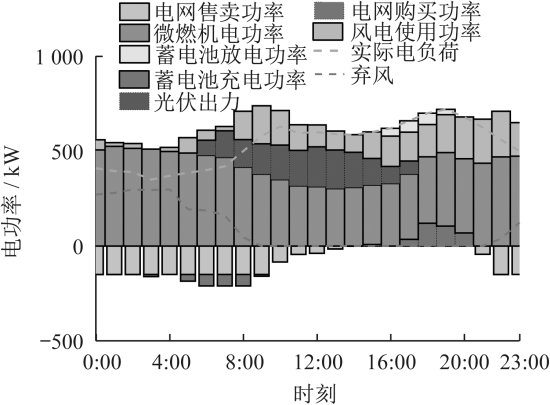

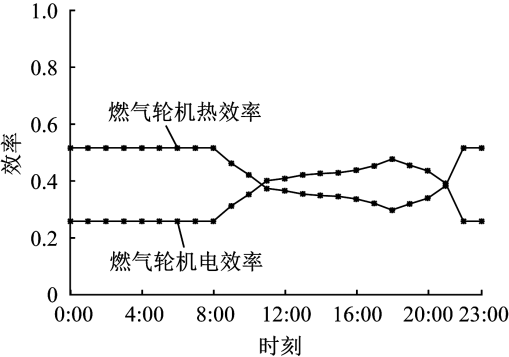

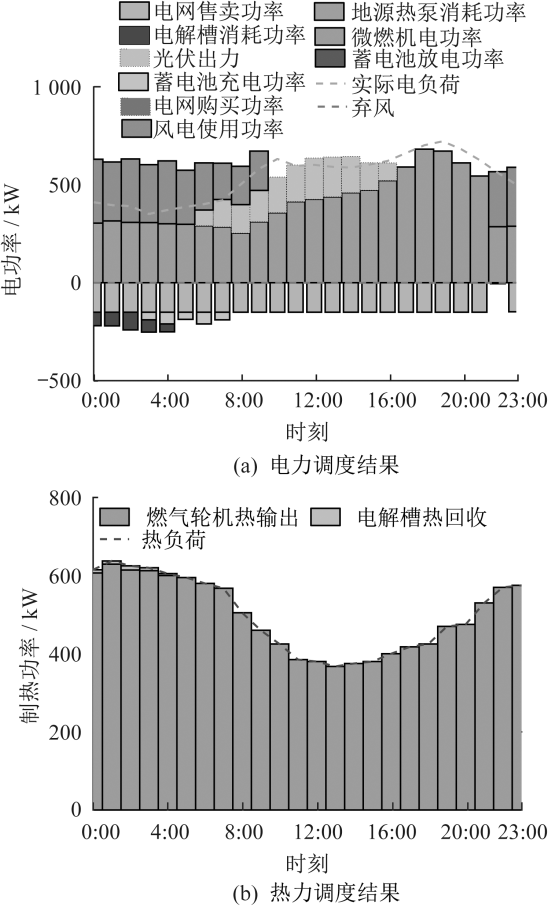

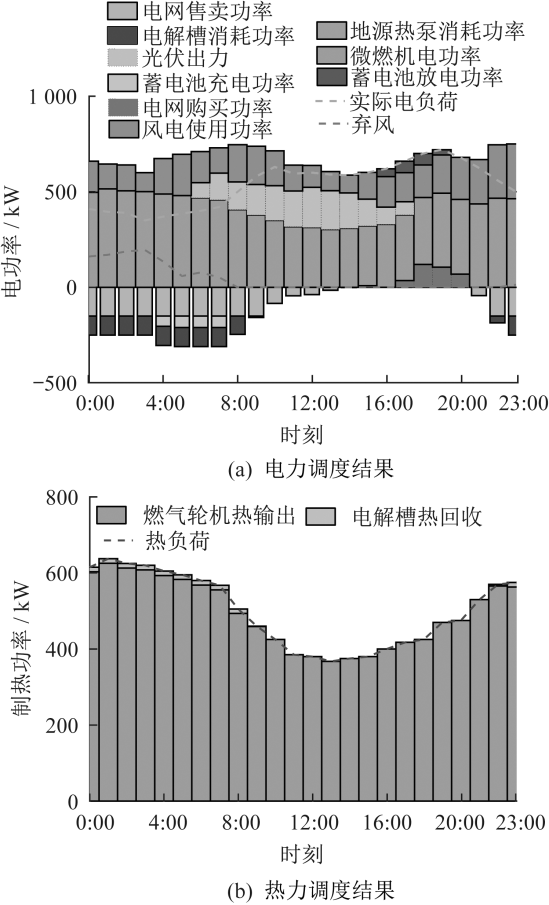

参数	模式1	模式2	模式3
燃料成本/元	7 384.3	7 144.1	7 265.7
运维成本/元	738.5	783.0	748.8
购电成本/元	451.8	451.8	0
售电收益/元	1 009.6	1 009.6	2 489.4
弃风惩罚成本/元	65.9	31.6	0
对比/%	—	-52.05	-100
环境成本/元	1 185.7	1 162.1	1 067.3
对比/%	—	-1.99	-9.99
总成本/元	8 816.7	8 563.0	6 592.4
对比/%	—	-2.88	-25.23
