Discussion on Low Voltage DC Power Supply System Scheme for Road Lighting

doi:10.16628/j.cnki.2095-8188.2021.10.015

Abstract

Abstract:

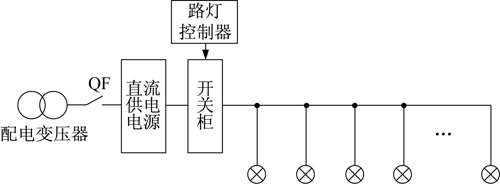

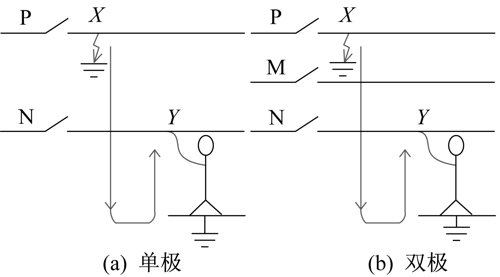

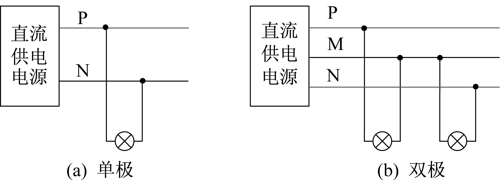

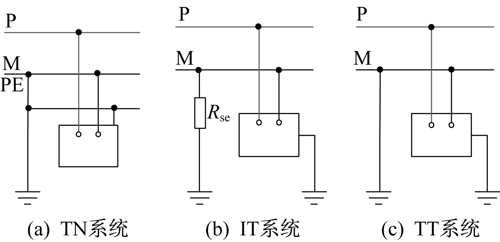

With the development of LED street lamps and multi-functional lamp poles,the advantages of lowvoltage DC power supply technology for road lighting have attracted more and more attention.First through the comparison of human AC and DC current effects,the power safety performance of DC power supply is quantitatively analyzed,which can be used as the basis for the safety evaluation of the system scheme.Focusing on the relationship between DC system voltage level,main wiring form,grounding mode and safety performance,the design methods of low voltage DC power supply system for road lighting are studied,and the protection differences of AC and DC systems and their effects on power supply distance and protective appliances are analyzed.Finally,referring to the design examples completed under typical engineering conditions,the application value of road lighting low voltage DC power supply technology in safety,economy and protection characteristics is preliminarily verified.

Key words: road lighting, low voltage DC, voltage level, main wiring form, grounding mode, load distance

CLC Number:

TM721

XU Biao, LIU Yueying, DU Yongbang, ZHONG Anqi. Discussion on Low Voltage DC Power Supply System Scheme for Road Lighting[J]. LOW VOLTAGE APPARATUS, 2021, 0(10): 92-98.

Figures/Tables 10

References 24

[1]	田守安, 周永刚, 李松翰. 4G网络的路灯智能综合管控系统研究与应用[J]. 自动化仪表, 2020, 41(7):88-92,97.
[2]	殷树刚, 刘建明, 赵羡龙, 等. 基于低压直流供电技术的市政路灯与电动汽车充电桩一体化系统[J]. 电网技术, 2014, 38(3):571-575.
[3]	李明, 姚美菱, 李英杰, 等. 城市道路照明路灯电缆截面的选择和保护[J]. 现代建筑电气, 2020, 11(3):1-5.
[4]	方敏. 市政道路照明采用TN-S接地方式时的接地故障保护分析[J]. 智能建筑电气技术, 2019, 13(6):128-131.
[5]	孔令生, 王志远, 范心明, 等. 基于边缘计算的交直流配电网信息物理系统[J]. 广东电力, 2020, 33(12):125-131.
[6]	汤清权, 陈冰, 邓文扬, 等. 数字孪生技术在交直流配电网的应用研究[J]. 广东电力, 2020, 33(12):118-124.
[7]	何柏娜, 颉雅迪, 王乐淼, 等. 超特高压交直流线路同塔架设潜供电流特性分析[J]. 高压电器, 2020, 56(10):168-175.
[8]	王晓明, 郭伟玲, 高国, 等. LED——新一代照明光源[J]. 现代显示, 2005(7):15-19,41.
[9]	王黎. 基于空间资源配置的城市智慧多功能杆研究[J]. 智能建筑与智慧城市, 2020(1):28-30.
[10]	曾嵘, 赵宇明, 赵彪, 等. 直流配用电关键技术研究与应用展望[J]. 中国电机工程学报, 2018, 38(23):6790-6801.
[11]	李雨桐, 郝斌, 童亦斌, 等. 民用建筑低压直流配用电系统关键技术认识与思考[J]. 建设科技, 2020(12):32-36,43.
[12]	刘鑫蕊, 谢志远, 孙秋野, 等. 低压双极性直流微网故障分析及保护方案[J]. 电网技术, 2016, 40(3):749-755.
[13]	Effects of current on human beings and livestock Part l:General aspects:IEC 60479-1:2005[S].
[14]	Effects of current on human beings and livestock Part l:General aspects:IEC 60479-5:2007[S].
[15]	李露露, 雍静, 梁仕斌, 等. 民用低压直流供电系统保护综述[J]. 电工技术学报, 2015, 30(22):133-143.
[16]	朱金保. 从应用场所需求谈低压直流断路器[J]. 电器与能效管理技术, 2019(22):23-29.
[17]	许烽, 陆翌, 李莉, 等. 含分布式能源的交直流混合配电网络配置规划模型[J]. 浙江电力, 2019, 38(8):77-84.
[18]	郑欢, 江道灼, 杜翼. 交流配电网与直流配电网的经济性比较[J]. 电网技术, 2013, 37(12):3368-3374.
[19]	艾精文, 谢智敏, 赵宇明, 等. 剩余电流动作保护器研究综述[J]. 电器与能效管理技术, 2019(24):1-5,21.
[20]	刘金琰, 邹建华, 胡宏宇. 剩余电流动作保护器在电动汽车充电系统的应用[J]. 电器与能效管理技术, 2016(24):72-75.
[21]	章良健, 陈建林, 郝亮亮. 主变220 kV断路器闪络保护动作原因分析[J]. 浙江电力, 2020, 39(6):21-25.
[22]	马铁峰. 磁调制式直流剩余电流保护器的研究和设计[J]. 电器与能效管理技术, 2020(7):51-58.
[23]	易先君. 基于模拟电路的自复式过欠压保护器设计与实现[J]. 电器与能效管理技术, 2017(8):21-24.
[24]	曾峰, 鲍光海. B型剩余电流保护器设计[J]. 电器与能效管理技术, 2019(18):31-36.

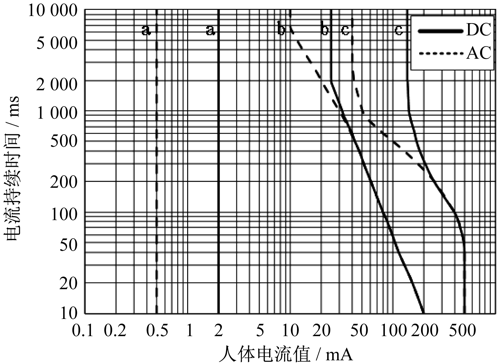

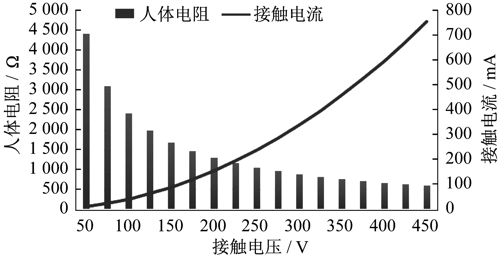

区	电流的人体效应
